SSM6515是一款全集成式数字输入、高效率、单声道D类音频放大器，非常适合无线耳机应用。该应用电路只需较少的外部器件，采用1.8 V (PVDD)电源和1.2 V至1.8 V (IOVDD)电源供电。使用1.8 V信号时，可以共用这些电源。它可以提供85 mW连续输出功率，驱动16 Ω负载，总谐波失真加噪声(THD + N)小于1%。

SSM6515采用高效率、低噪声调制方案，无需外部电感/电容(LC)输出滤波器。该方案在非常低的输出功率下也能持续提供高效率，与传统的耳机放大器相比可延长电池寿命。该器件能够在55 mW功率下驱动16 Ω负载，工作效率高于90%，A加权信噪比(SNR)为113 dB。与其它D类架构相比，稳定的扩频、共模脉冲密度调制提供更低的电磁干扰(EMI)辐射发射。

数字输入功能无需外部数模转换器(DAC)。SSM6515具有微功耗关断模式，采用1.8 V PVDD电源时，关断电流典型值为6 μA，无输入时可自动关断。该器件还内置爆音与咔嚓声抑制电路，尽可能减小器件开启和关闭期间输出端的电压突波。输入支持各种串行音频格式，包括I2S、时分多路复用(TDM)和脉冲密度调制(PDM)。

SSM6515可采用I2C控制接口或在独立模式下工作，额定温度范围为−40°C至+85°C。该器件内置输出短路保护功能。SSM6515采用11引脚、0.984 mm × 1.444 mm、无卤0.35 mm间距晶圆级芯片规模封装(WLCSP)。

应用

• 无线耳机
• 主动降噪耳机
• 智能手机耳机扬声器
• 助听设备
• 便携式电子设备

• 无滤波器数字输入，具有已针对麦克风驱动器优化的 3 级 Σ-Δ 调频的单声道差分输出 D 类放大器
• 1.8 V 单电源供电
• 80 mW 输出功率，16 Ω 负载，THD + N 为 <0.1%
• 有效值噪声为 2.57 μV，A 加权信噪比为 113 dB，动态范围
• 30 mW 时 THD + N 为 0.003%，1 kHz 输出，32 Ω 负载
• 采用 I2C 控制，具有多达 4 个引脚可选地址，或独立运行
• 多种串行数据格式
  • 时分复用、I2S 或左对齐从属模式
  • PDM 输入工作频率范围为 2.8224 MHz 至 12.288 MHz
• 支持 8 kHz 至 768 kHz 的采样率
• 3.9 μs 延迟，输入为 6 MHz PDM

• 灵活的数字增益调整
• 隔直流高通滤波器（带可编程转折频率）
• 高性能模式下典型空闲功耗为 1.55 mW
• 用于降低功耗的低功耗模式
• 灵活的输出增益限制器和削波
• 利用零数字输入自动关断
• 短路保护
• 爆音与喀哒声抑制
• 用户可选的超低 EMI 发射模式
• 上电复位
• 1.8 V PVDD 电源
• 1.2 V 至 1.8 V IOVDD 电源

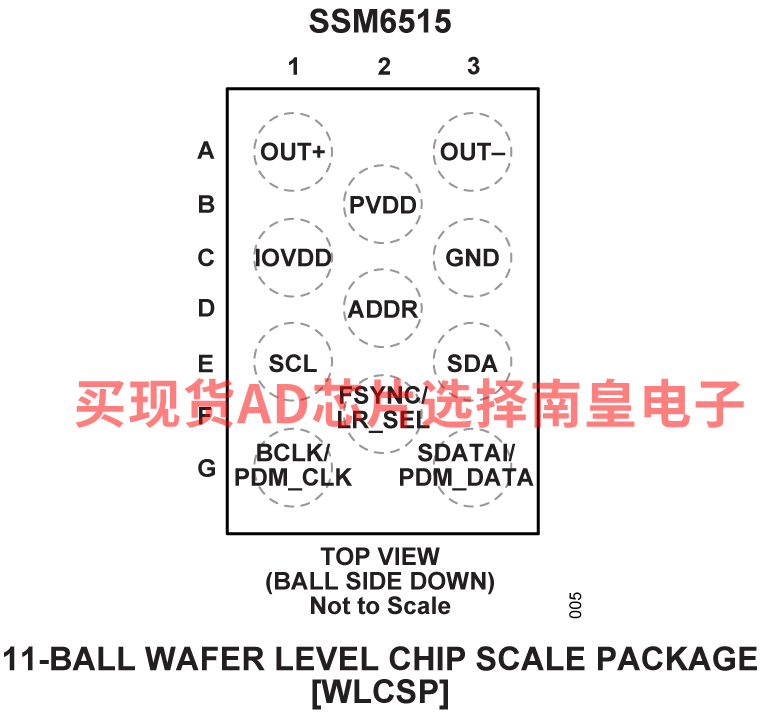

• 11 球 0.984 mm × 1.444 mm 0.35 mm 间距 WLCSP

SSM6515BCBZRL，封装：11-Ball WLCSP (0.984 mm x 1.444 mm x 0.44 mm)，包装形式及数量：卷带，10000，工作温度：-40 to 85C，AD官网报价：1.57（1000+个）

SSM6515BCBZRL7，封装：11-Ball WLCSP (0.984 mm x 1.444 mm x 0.44 mm)，包装形式及数量：卷带，3000，工作温度：-40 to 85C，AD官网报价：1.57（1000+个）

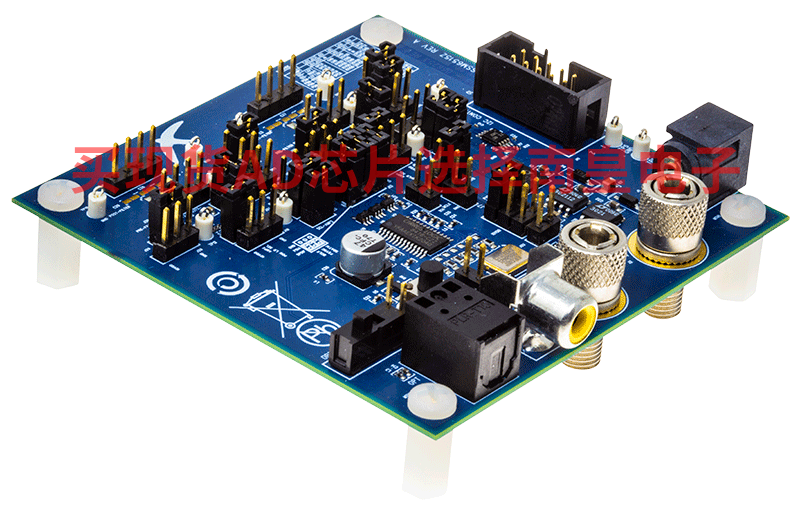

EVAL-SSM6515：评估 SSM6515，超低功耗，D 类音频放大器

EVAL-SSM6515Z 提供对 SSM6515 上所有模拟和数字输入/输出的访问。

SSM6515 放大器通过 ADI 公司的 SigmaStudio 软件进行控制，该软件通过 USB 连接到 EVAL-SSM6515Z。EVAL-SSM6515Z 可由 USB 总线供电，也可由单个 3.8 V 至 5 V 电源供电。这些电源都调节到 EVAL-SSM6515Z 所需的电压。印刷电路板 (PCB) 采用 4 层设计，内层上有接地平面和电源平面。EVAL-SSM6515Z 包含用于连接外部扬声器的 0.1 英寸间距公头。最低扬声器负载必须为 8 Ω。EVAL-SSM6515Z 包含两个用于评估立体声耳机的 SSM6515。

有关 SSM6515 的完整详细信息，请参阅 SSM6515 数据手册，在使用 EVAL-SSM6515Z 时，必须同时参阅该数据手册和本用户指南。
