SSM6322是一款集成式双通道音频放大器解决方案，可直接与音频DAC/CODEC接口，较大限度地提高高保真音频信号链的保真度。SSM6322的高效设计可实现出色的音频性能，同时较大限度地降低功耗，以使便携式应用中的电池使用时间最长。

SSM6322在1 kHz时具有-121 dB的THD + N，并具有非常低的输出噪声（20 Hz至20 kHz）。低功耗工作、高峰值输出电流和高PSRR，使SSM6322成为需要高保真音频、高动态范围、高精度和低功耗应用的理想选择。这种高集成度驱动解决方案还能减少开发时间，缩小电路板空间，并将外部元件减至较少。

SSM6322采用24引脚LFCSP封装。SSM6322的工作温度范围为-40°C至+85°C工业温度范围。

应用

• 高保真耳机驱动器
  • 移动电话
  • 蓝牙扬声器和耳机
  • 游戏笔记本和平板电脑
• 影音接收机
• 专业音频设备
• 音频测试设备
• 车载信息娱乐系统

• 架构灵活，能与所有数模转换器(DAC)接口
  • 接受差分电流或电压输入（提供单端电压输出）
• 高输出电流驱动能力
  • 输出电流大于100 mA rms
  • 精确再现大音乐瞬变并注入重负载（16 Ω至32 Ω）
• 出色的音频保真度

  • 1 kHz时总谐波失真加噪声(THD + N)为-121 dB，±5 V电源和32 Ω负载时提供2 V rms输出
  • 1.8 μV rms的低输出集成噪声（10 Hz至22 kHz），具有A加权滤波器
• 电源电压范围：±3.3 V至±6 V（典型值）
• 低功耗工作
  • 使能：60 mW， VCC = +5 V, VEE = −5 V
  • 禁用/语音选择：<30 μA
• 带高输出阻抗的低功耗禁用模式

  • 关断模式下处于高阻态，高保真路径中无需语音模式开关
• 20 kHz下电源抑制比(PSRR)大于87 dB
• 可调输入共模电压和电阻可编程基准电压

  • 1.45 V（典型值），无外部元件
• 能够提供两个串联单极点低通滤波器
  • 2.2 nF最大输入电容
  • 第二个滤波器位于GAINx和FILTx引脚之间
• 爆音与咔嚓噪声抑制
• 信号链集成支持小面积印刷电路板(PCB)
• 紧凑型4 mm × 4 mm LFCSP封装

SSM6322ACPZ-R2，封装：24-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，250，工作温度：-40 to 85C，AD官网报价：4.68（100-499个）；4.68（1000+个）

SSM6322ACPZ-R7，封装：24-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：2.2（1000+个）

SSM6322ACPZ-RL，封装：24-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 85C，AD官网报价：2.2（1000+个）

SSM6322CU-W，封装：UNSAWN DIE/WAFER SALES，包装形式及数量：托盘，1，工作温度：0 to 25C，AD官网报价：

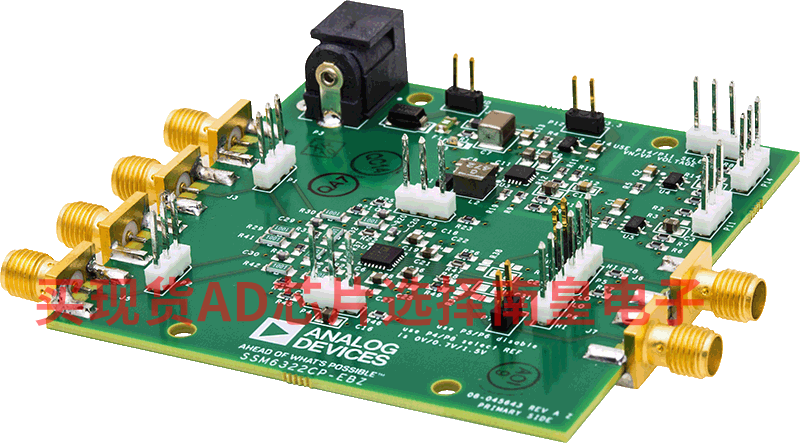

EVAL-SSM6322：SSM6322评估板

SSM6322评估板SSM6322CP-EBZ用于评估SSM6322，提供24引脚LFCSP封装。SSM6322CP-EBZ评估板是一个4层印刷电路板(PCB)，设计用于快速评估器件的性能并缩短设计时间。SSM6322CP-EBZ支持SMA边缘安装型连接器，可连接至测试设备或其他电路。

SSM6322器件的完整技术规格参见SSM6322数据手册，使用评估板时，应同时参阅数据手册和用户指南UG-1097。
