SSM4567是一款数字输入D类功率放大器，集成升压转换器，相比普通电池电源具有更高的输出功率。 这意味着最大输出功率在电池电压范围内是恒定的。 SSM4567是功率敏感应用的理想选择。在功率敏感应用中系统噪声能够破坏发送至放大器的小模拟信号，例如移动电话、平板电脑和便携式多媒体播放器。

SSM4567在单个芯片上集成了一个音频数模转换器(DAC)、一个功率放大器和PDM或PCM (I2S/TDM)数字音频接口。 利用SSM4567，音频能够以数字的方式发送至音频放大器，从而显著降低传输音频上噪声源的影响，无需使用输入耦合电容。 SSM4567采用3.6 V电源供电时，能够提供2.5 W连续输出功率，驱动4?负载，且THD+N值小于1%。

通过I2C、PDM模式控制或TDM控制，可控制SSM4567。 该器件也可以在无控制接口的独立模式下工作。

SSM4567内置检测电路，可检测输出电流、输出电压和VBAT电源电压。 电流检测采用输出引脚和负载之间连接的片内检测电阻来实现。 输出电流和电压发送至ADC。 这些ADC的输出通过数字串行输出端口提供。 VBAT电源电压可与完全可配置的自动增益控制电路一同使用。 AGC在低电池电压时可限制最大输出，从而避免从电池吸取过多电流，延长电池使用寿命。

SSM4567采用高效率、低噪声调制方案，无需外部LC输出滤波器。 闭环五级调制器设计保留了数字放大器的优势，同时又具有极佳的PSRR和音频性能。 该调制能够在低功耗情况下继续提供高效率，且A加权SNR为104dB。 与其它D类架构相比，采用扩频脉冲密度调制可提供更低的电磁辐射。

SSM4567具有微功耗关断模式，在VBAT电源下的关断电流典型值为0.2 μA。 关断通过选通输入时钟和数据信号来自动启动。

SSM4567的额定温度范围为−40°C至+85°C工业温度范围。它内置热关断、放大器和升压输出短路保护功能， 采用19引脚、1.74 mm x 2.1 mm晶圆级芯片规模封装(WLCSP)。

应用

• 手机
• 平板电脑
• 便携式媒体播放器

• 具有扩频Σ-Δ调制能力的无滤波器D类放大器，集成升压调节器(5.1 V)
• 提供输出电压、输出电流和VBAT电源电压的数字输出
• 集成升压调节器
• 多种串行数据格式：
  PDM输入/输出
  TDM从机单总线上支持多达8个芯片
  I2S或左对齐从机
  多芯片I2S的单I2S总线上支持多达4个芯片
• PCM采样速率：8 kHz至192 kHz

• PDM输入采样速率：2.048至6.14 MHz
• 独立控制模式
• 通过I2C控制、TDM控制或PDM模式进行配置
• 采用3.6 V电源供电时，能够以2.5 W功率驱动4 ?负载，以1.42 W功率驱动8 ?负载，总谐波失真加噪声(THD + N)小于1%

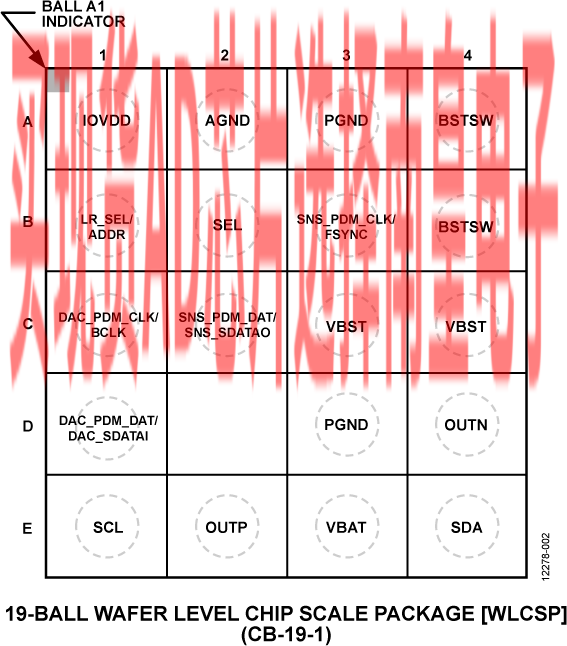

• 采用19引脚1.74 mm × 2.1 mm，0.4 mm间距WLCSP封装
• 欲了解更多特性，请参考数据手册

SSM4567ACBZ-R7，封装：19-Ball WLCSP (1.74mm x 2.1mm) ，包装形式及数量：卷带，3000，工作温度：-40 to 85C，AD官网报价：1.25（1000+个）

SSM4567ACBZ-RL，封装：19-Ball WLCSP (1.74mm x 2.1mm) ，包装形式及数量：卷带，10000，工作温度：-40 to 85C，AD官网报价：1.25（1000+个）

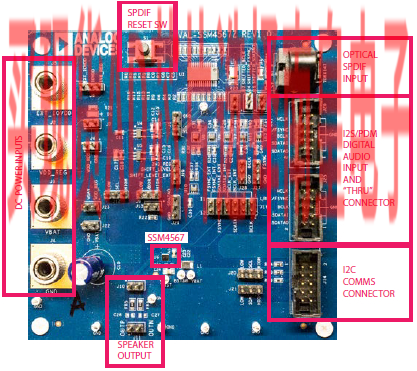

EVAL-SSM4567：SSM4567评估板

SSM4567评估板是一款完整的解决方案，能够以升压电池电源驱动扬声器，还能检测输出电流、输出电压和VBAT电源电压。 该评估板集成SSM4567放大器IC，以及通过I2S/TDM接口或SPDIF光学接口连接数字音频所需的额外元器件。

SSM4567在单个芯片上集成了一个音频数模转换器(DAC)、一个功率放大器和PDM或PCM (I2S/TDM)数字音频接口。 利用SSM4567，音频能够以数字的方式发送至音频放大器，从而显著降低传输音频上噪声源的影响，无需使用输入耦合电容。 SSM4567采用3.6 V电源供电时，能够提供2.5 W连续输出功率，驱动4?负载，且THD+N值小于1%。

SSM4567通过I2C、PDM模式控制或TDM控制进行控制。 该器件也可以在无控制接口情况下以独立模式工作。

SSM4567内置检测电路，可检测输出电流、输出电压和VBAT电源电压。 电流检测采用输出引脚和负载之间连接的片内检测电阻来实现。 输出电流和电压均发送至ADC。 这些ADC的输出通过数字串行输出端口提供。 VBAT电源电压可与完全可配置的自动增益控制电路一同使用。 该AGC在低电池电压时可限制最大输出，从而避免电池输出过多电流。

本用户指南描述如何使用EVAL-SSM4567Z来测试SSM4567放大器功能。 文中介绍了SSM4567评估板的硬件和软件方面内容，以及详细原理图和PCB布局图。

SSM4567数据手册提供有关该放大器IC的规格、内部模块图和应用指南等方面的详细信息。

设备要求 带光纤或10引脚0.100"数字音频接头的音频源 电源（建议使用5.0 V、2.0 A） EVAL-SSM4567Z板 ADI USB转I2C适配器加密狗、EVAL-ADUSB2Z 运行Windows XP（或更新）的PC；需要USB 2.0端口 扬声器或其他负载
