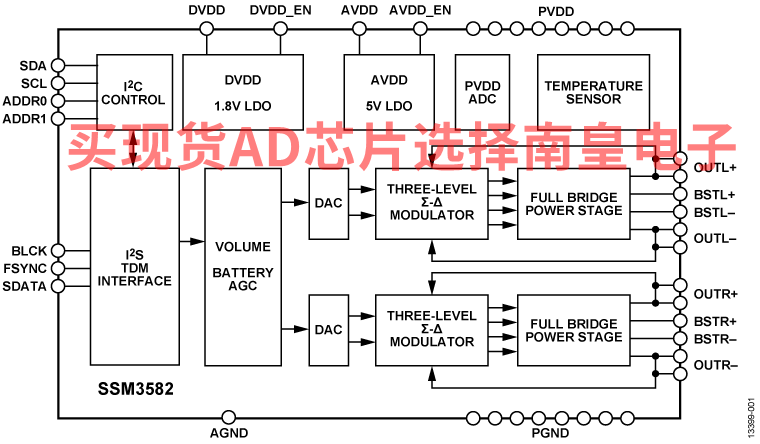

SSM3582是一款全集成式高效率、数字输入D类立体声音频放大器。它可以采用单电源供电，仅需极少的外部器件，能够大幅减少电路物料清单。

专有扩频Σ-Δ调制方案可直接连接到扬声器，确保较佳的模拟性能，同时与其它D类架构相比，可提供更低的辐射。可选的超低电磁干扰(EMI)模式极大降低了100 MHz以上的电磁辐射，可提供较长的扬声器电缆长度。音频通过数字化方式传输至放大器，从而较大程度地减小数字环境下的信号损坏可能性。该放大器提供出色的模拟性能，信噪比超过106 dB，0.004% THD + N相当低。

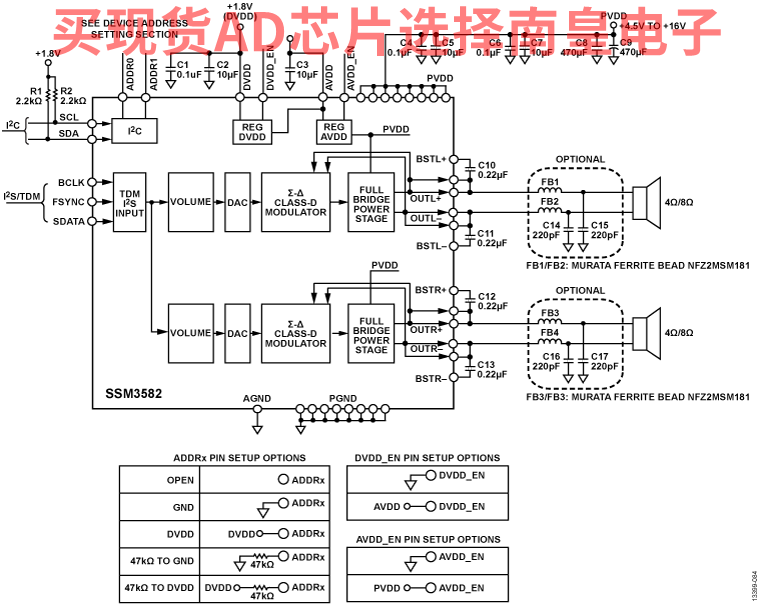

SSM3582采用4.5 V至16 V单电源供电，能够以不到1%的总谐波失真(THD)将2 × 15 W rms连续驱动至4 Ω和8 Ω负载。高效率调制方案在各种阻抗范围内保持出色的功效。驱动至8 Ω负载时的功率为93%，而驱动至4 Ω负载时的功率为90%。经优化的输出脉冲在阻抗低至3 Ω/5 μH时仍保持性能，可配合更宽的带宽tweeter使用。

脉冲码调制(PCM)音频串行端口支持最常见的协议，比如I2S、左对齐、时分多路复用(TDM)，最多可选址单个接口上的16个器件，适用于多达32个音频回放通道。

IC操作通过专用I2C接口进行控制。两个ADDRx引脚（2倍5电平）在I2C和独立模式下定义多达16个独立的地址，自动设置默认的TDM插槽属性。

微功耗关断模式通过移除数字音频接口时钟进行触发，典型电流小于1 μA。它还提供软件关断模式。

当输入端不存在信号时，自动关断功能会关断放大器和数模转换器(DAC)，从而在数字静音期间尽可能降低功耗。当输入端存在非零数据时，该器件将重启。静音和取消静音转换时无爆音/杂音。

SSM3582的额定温度范围为−40°C至+85°C商用温度范围。该器件内置热关断和输出短路保护功能、提前过热报警以及可编程增益限幅特性以维持工作。

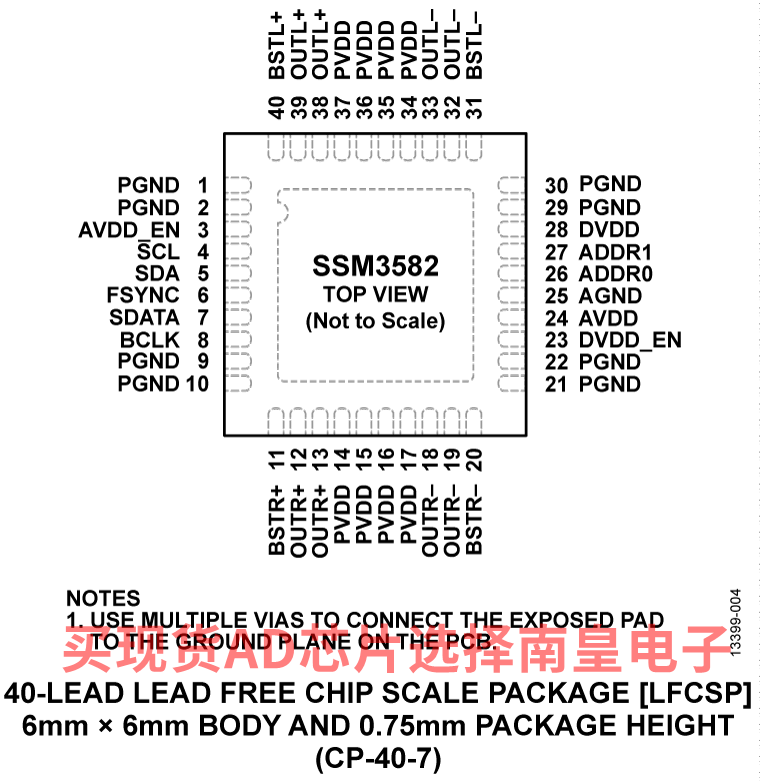

SSM3582采用40引脚、6 mm × 6 mm引脚架构芯片级封装(LFCSP)，配有热焊盘以改善散热。

应用

• 移动计算
• 一体化计算机
• 便携式电子设备
• 无线扬声器
• 电视

• 数字输入立体声、高效率D类放大器
• 采用4.5 V至16 V单电源供电
• 先进的专有无滤波Σ-Δ调制
  • 信噪比：106.5 dB
  • 总谐波失真加噪声(THD + N)：0.004%（5W，驱动至8 Ω负载时）
  • A加权输出噪声：38.5 μV rms
• 爆音/免点击开/关顺序
• 2× 14.67 W输出（采用12 V电源供电，驱动至4 Ω负载，<1% THD + N时）
• 2× 14.4 W输出（采用16 V电源供电，驱动至8 Ω负载，<1% THD + N时）

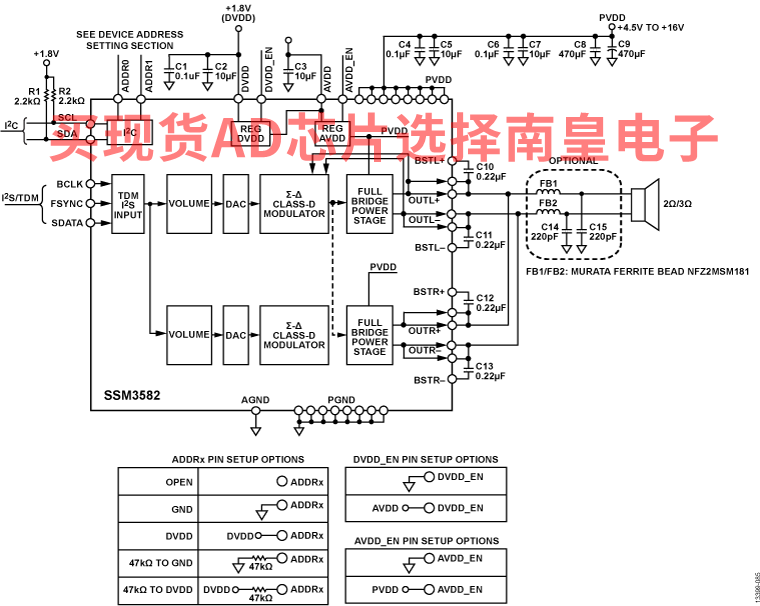

• 单声道模式，以增加最大输出功率
• 1× 49.69 W输出（采用16 V电源供电，驱动至2 Ω负载，<1% THD + N时）
• 支持低阻抗负载
  • 低至3 Ω/5 μH（立体声模式）
  • 低至2 Ω/5 μH（单声道模式）
• 高功效比
  • 驱动到8 Ω负载的效率为93.8%
  • 驱动到4 Ω负载的效率为90.6%
  • 12.34 mA静态电流，采用12 V PVDD单电源

• 采用内部LDO执行单电源供电或可以使用外部5 V和1.8 V电源供电，以实现较低功耗
• I2C控制和硬件模式，多达16个引脚可选插槽/地址
• 支持的采样速率：8 kHz至192 kHz24位分辨率
• 多种PCM音频串行数据格式
  • TDM从机单总线上支持多达16个器件
  • I2或左对齐从机
• 可调满量程输出，为许多PVDD源量身定制
• 2节和3节锂离子电池
• 数字音量控制，具有可选平稳上升功能
• 自动关断功能
• 电源监控自动增益控制(AGC)功能降低了系统掉电
• 不带I2C的独立工作模式
• 通过I2C连接的温度传感器，具有1°C步进读出功能
• 短路、欠压和热保护
• 热预警
• 上电复位
• PVDD检测ADC
• 40引脚、6 mm × 6 mm LFCSP封装，具有裸露焊盘

SSM3582BCPZ，封装：40-Lead LFCSP (6mm x 6mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：

SSM3582BCPZR7，封装：40-Lead LFCSP (6mm x 6mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：

SSM3582BCPZRL，封装：40-Lead LFCSP (6mm x 6mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：

EVAL-SSM3582：SSM3582 评估板

EVAL-SSM3582Z 是用于 SSM3582 或 SSM3582A 的评估板，它是一款具有数字输入的集成式立体声 31.76 W 高效率 D 级音频放大器。该评估板可用于 SSM3582 或 SSM3582A 器件。

应用电路需要很少的外部组件，并且可以由 4.5 V 至 16 V 的单电源供电。EVALSSM3582Z 能够将 12 V 电源提供的 14.67 W 连续输出功率传输到 4 ? 的负载中（THD + N 为 <1%）或将 16 V 电源提供的 31.76 W 连续输出功率传输到 4 ? 的负载中（THD + N 为 10%）。

SSM3582 和 SSM3582A 采用高效的低噪声调制方案，该方案无需外部重建滤波器 (LC) 输出滤波器。该方案即使在低输出功率下也能够提供高效率。

EVAL-SSM3582Z 和 SSM3582 或 SSM3582A 由 12 V 电源供电，以 93.8% 的效率向 8 ? 负载输入 10 W 的功率或者以 90.6% 的效率向 4 ? 负载输入 18 W 的功率。EVALSSM3582Z、SSM3582 和 SSM3582A 具有 38.5 µV rms A 加权典型本底噪声。

本用户指南介绍如何配置和使用 EVALSSM3582Z。请将本用户指南与 SSM3582 和 SSM3582A 数据手册配合阅读，这些数据手册提供了放大器的规格、内部方框图、寄存器映射和应用指南。
