SSM3515是一款完全集成数字输入的高效率、单通道D类音频放大器。 应用电路只需极少的外部器件，采用4.5 V至17 V单电源供电。 采用12 V电源供电时，可提供8.4 W输出功率以驱动8 Ω负载，或提供15.8 W功率以驱动4 Ω负载，而采用17 V电源供电时，可提供31.3 W功率以驱动4 Ω负载，THD + N均为1%。

SSM3515采用高效率、低噪声调制方案，无需外部LC输出滤波器。 即使输出功率较低时，该方案也能提供高效率。 采用12 V电源时，以7 W功率驱动8 Ω负载时的效率为92%，以15 W功率驱动4 Ω负载时的效率为88%。

与其它D类架构相比，采用扩频脉冲密度调制可提供更低的EMI电磁辐射，通常高于100 MHz。

数字输入功能无需外部数模转换器(DAC)。 SSM3515具有微功耗关断模式，采用12 V PVDD电源时，关断电流典型值为39 nA。 该器件还内置爆音与咔嚓声抑制电路，可以使器件开启和关闭期间输出端的电压突波最小。

SSM3515采用或未采用I2C控制接口。 SSM3515的额定温度范围为−40°C至+85°C商用温度范围。 它内置热关断和输出短路保护功能。 采用20引脚、1.8 mm x 2.2 mm、无卤晶圆级芯片规模封装(WLCSP)。

应用

• 笔记本电脑
• 便携式电子设备
• 家庭音频

• 无滤波数字输入、单声道D类放大器
• 采用4.5 V至17 V单电源供电
• 31.3 W输出功率，17 V电源和4 Ω负载（THD + N为1%时）
• 信噪比为107 dB，A加权
• 采用12 V电源时，驱动8 Ω负载时的效率为93.3%
• I2C控制，多达4个引脚可选插槽/地址
• 支持多种串行数据格式至TDM16
• 数字接口支持8 kHz至192 kHz的采样速率

• 灵活的数字和模拟增益调整
• 灵活的电源监控AGC功能
• 6.55 mA静态电流，采用17 V PVDD单电源
• 短路和热保护、过热报警
• 20引脚1.8 mm × 2.2 mm、0.4 mm间距WLCSP封装
• 爆音与咔嚓声抑制
• 用户可选的超低EMI辐射模式
• 上电复位

SSM3515CCBZ-R7，封装：20-Ball WLCSP (1.8mm x 2.2mm x 0.56mm)，包装形式及数量：卷带，3000，工作温度：-40 to 85C，AD官网报价：3.44（100-499个）；2.33（1000+个）

SSM3515CCBZ-RL，封装：20-Ball WLCSP (1.8mm x 2.2mm x 0.56mm)，包装形式及数量：卷带，10000，工作温度：-40 to 85C，AD官网报价：3.44（100-499个）；2.33（1000+个）

EVAL-SSM3515：评估SSM3515 25 W无滤波器、D类、数字输入音频放大器

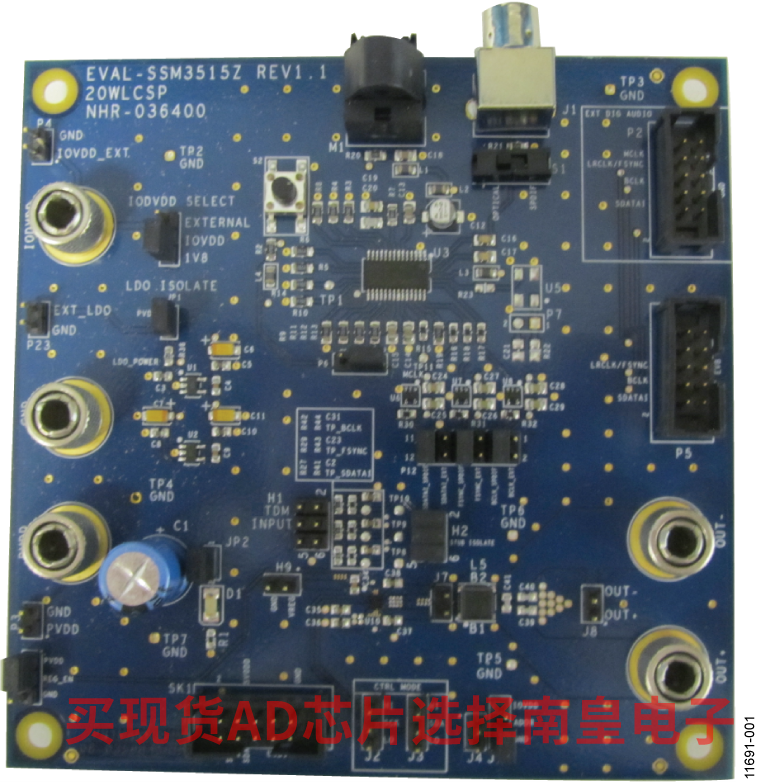

EVAL-SSM3515Z评估板用于快速评估SSM3515。 该板采用4.5 V至17 V单电源供电。该板包括3.3 V和1.8 V调节器。 片上数字SPDIF光输入产生SSM3515串行数字信号。 该板使用集成SigmaStudioGUI的USBi或Total Phase 公司的Aardvark I2C/SPI主机适配器来控制寄存器。 应用电路只需极少的外部器件，采用4.5 V至17 V单电源供电。 采用12 V电源供电时，它能够提供8 W连续输出功率，驱动8 Ω负载以及15 W功率，驱动4 Ω负载。 采用16 V电源供电时，该板能够以25 W功率驱动4Ω负载，总谐波失真加噪声(THD + N)小于1%。然而，由于散热限制，高于20 W的输出功率不连续。

EVAL-SSM3515Z评估板内置用于驱动扬声器的完整电路。
