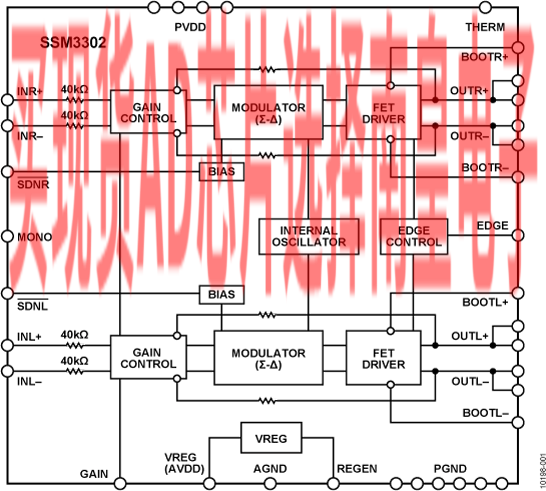

SSM3302是一款全集成式高效率D类立体声音频放大器。该应用电路只需极少的外部器件，采用7 V至18 V单电源供电。采用12 V电源供电时，它能够以不到1%的总谐波失真加噪声(THD + N)将2 × 10 W连续输出功率驱动至4 Ω负载，或者将2 × 8 W功率驱动至8 Ω负载。此外，激活单声道模式时，用户可以通过堆叠立体声输出端，将低至2 Ω的负载最高驱动至20 W连续输出功率。

SSM3302采用高效率、低噪声调制方案，无需外部LC输出滤波器。即使输出功率较低时，该方案仍然能提供高效率。采用12 V电源时，SSM3302能够以90%的效率将7 W功率驱动至8 Ω负载，或者以82%的效率将10 W功率驱动至4 Ω，信噪比(SNR)大于98 dB。

与其它D类架构相比，采用扩频脉冲密度调制(PDM)可提供更低的电磁辐射。SSM3302含有一个可选的调制选择引脚（超低EMI辐射模式），大幅降低了D类输出（特别是100 MHz以上）的辐射。SSM3302通过了FCC B级辐射测试，测试使用20英寸无屏蔽电缆和基于共模扼流圈的滤波器。

SSM3302提供完全差分输入，可以出色地抑制输入端的共模噪声。该器件还含有一个高度灵活的增益选择引脚，只需一个串联电阻，便可以选择9 dB和24 dB之间的增益，而无需更改输入阻抗。与使用外部电阻来设置增益相比，这样做的优点是可以改善单个应用中多个SSM3302器件之间的增益匹配。

SSM3302集成一个电压调节器，可生成5 V供电轨。

该器件具有微功耗关断模式，关断电流典型值为10 μA。对SD引脚施加逻辑低电平可以使能关断模式。该器件还内置爆音与咔嚓声抑制电路，可以使器件开启和关闭期间输出端的电压突波最小，从而降低启动和停用期间的声频噪声。

为方便系统集成，SSM3302内置的其它特性有：输入低通滤波，用于抑制带外DAC噪声，防止干扰脉冲密度调制器；固定输入阻抗，用于简化多平台生产设计的器件选择；及一个温度警告指示引脚。

SSM3302的额定温度范围为?40°C至+85°C商用温度范围。内置热关断和输出短路保护功能，采用40引脚、6 mm x 6 mm无卤引脚架构芯片级封装(LFCSP)。

应用

• 移动计算
• 平板电视
• 媒体扩展插口
• 便携式电子设备
• SOUNDBAR音箱

• 采用Σ-Δ调制的无滤波器D类立体声放大器
• 采用12 V电源时，能够以2 × 10 W功率驱动4Ω负载，以2 × 8 W功率驱动8 Ω负载，总谐波失真加噪声(THD + N)小于1%
• 功效：91%（12 V、以8 W功率驱动8 Ω扬声器）
• 信噪比(SNR)：98 dB

• 采用7 V至18 V单电源供电
• 灵活的增益调整引脚：9 dB至24 dB
• 固定输入阻抗：40 kΩ
• 欲了解更多特性，请参考数据手册

SSM3302ACPZ，封装：40-Lead LFCSP (6mm x 6mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：3.24（100-499个）；2.76（1000+个）

SSM3302ACPZ-R7，封装：40-Lead LFCSP (6mm x 6mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：3.24（100-499个）；2.76（1000+个）

SSM3302ACPZ-RL，封装：40-Lead LFCSP (6mm x 6mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3.24（100-499个）；2.76（1000+个）

EVAL-SSM3302：SSM3302 评估板
