SSM2517是一款PDM数字输入D级功率放大器。比现有的DAC加D级解决方案的性能更加出色。该器件是功率敏感应用的理想选择。在功率敏感应用中系统噪声能够破坏发送至放大器的小模拟信号，例如移动电话和便携式多媒体播放器。DAC加模拟Σ-Δ架构处理数字音频源时实际功耗极低，同时又具备出色的音频性能。通过采用SSM2517,音频能够以数字的方式发送至音频放大器从而有效地降低了噪声源的影响，例如GSM干扰或发送音频上的其他数字信号。采用5.0 V电源供电时，它能够提供2.5 W连续输出功率，驱动4 Ω负载，总谐波失真加噪声(THD + N)小于1%。

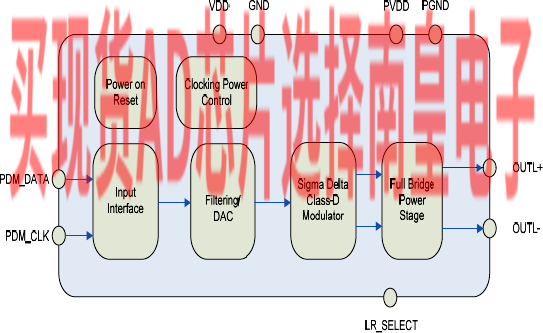

SSM2517采用高效率、低噪声调制方案，无需外部LC输出滤波器。闭环3级调制器设计保留了纯数字放大器的优势，同时又具有极佳的PSRR和音频性能。该调制能够在低功耗情况下继续提供高效率，且PDM输出的SNR为96dB。与其它D类架构相比，采用扩频脉冲密度调制可提供更低的电磁辐射。SSM2517具有5态增益和采样频率选择引脚，可以选择两种不同的增益设置，针对3.6V和5V工作进行了优化。该引脚还控制了内部数字滤波和计时，可设置为64fs或128fs的输入采样速率，支持3MHz和6MHz的PDM时钟速率。

SSM2517具有微功耗关断模式，在两种电源下的关断电流典型值均为1uA 。关断通过选通输入时钟和数据信号来自动启动。可以通过施加PDM终止条件序列来进入待机模式。该器件还内置爆音与咔嚓声抑制电路。可以使器件开启和关闭期间输出端的电压毛刺最小，从而降低启动和停用时的声频噪声。SSM2517的额定温度范围为?40°C至+85°C工业温度范围。它内置热关断和输出短路保护功能，采用9引脚、1.5 mm x 1.5 mm晶圆级芯片规模封装(WLCSP)。

应用

• 手机

• 无滤波、数字D类放大器
• PDM数字输入接口
• 2.5W 至4Ω 以及1.4W至8Ω（电源电压5V、1% THD+N）
• 采用9凸块、1.5x1.5mm、0.5mm间距WLCSP封装
• 满量程时驱动至8Ω效率为92%
• 信噪比为98dB（加权典型值）

• 1kHz时，THD 为0.035%、输出功率为100mW
• 217Hz时PSRR为85dB、输入基准为扰动输入
• 10.4mW静态功耗、1.8V VDD和3.6V PVDD、8Ω+ 33uH负载
• 爆音与咔嚓声抑制
• 可配置为PDM式输入
• 欲了解更多特性，请参考数据手册

SSM2517CBZ-R7，封装：9-Ball WLCSP (1.46mm x1.46mm)，包装形式及数量：卷带，3000，工作温度：-40 to 85C，AD官网报价：0.79（1000+个）

SSM2517CBZ-RL，封装：9-Ball WLCSP (1.46mm x1.46mm)，包装形式及数量：卷带，10000，工作温度：-40 to 85C，AD官网报价：0.79（1000+个）

EVAL-SSM2517：SSM2517评估板
