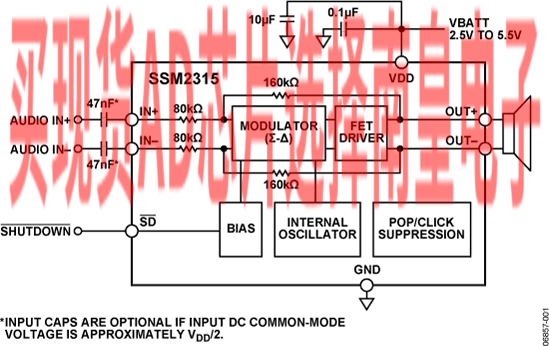

SSM2315采用高功效、低噪声调制方案，无需外部LC输出滤波器。即使输出功率较低时，该调制方案仍然能提供高功效。采用5.0 V电源时，以1.4 W功率驱动8 Ω负载时的功效比为93%，以3 W功率驱动3 Ω负载时的功效比为85%，信噪比(SNR)高于103 dB。与其它D类架构相比，采用扩频脉冲密度调制可提供更低的电磁辐射。

SSM2315具有微功耗关断模式，关断电流典型值为20 nA。对SD 引脚施加逻辑低电平可以使能关断模式。

该器件还内置“爆音与咔嚓声”抑制电路，可以使器件开启和关闭期间输出端的电压突波较小，从而降低启动和停用时的声频噪声。

SSM2315提供完全差分输入，可以出色地抑制输入端的共模噪声。如果直流输入共模电压约为VDD/2，则可以省去输入耦合电容。

该器件的默认增益为6 dB，用户可以利用一对外部电阻降低该增益（请参考“增益”部分）。

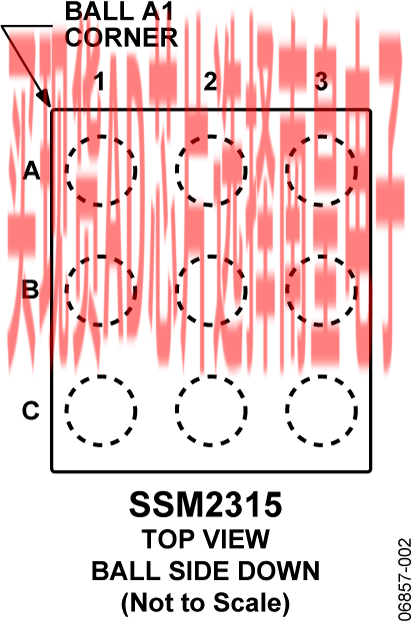

SSM2315的额定温度范围为−40°C至+85°C工业温度范围。它还内置热关断和输出短路保护功能，采用9引脚、1.5 mm x 1.5 mm晶圆级芯片规模封装(WLCSP)。

ul { margin-top:0px; margin-right:0px; margin-bottom:0px; margin-left:15px; padding-top:0px; padding-right:0px; padding-bottom:10px; padding-left:0px;} li { padding-top:0px; padding-right:0px; padding-bottom:5px; padding-left:0px; margin-top:0px; margin-right:0px; margin-bottom:0px; margin-left:0px;}

应用

• 移动电话
• MP3 播放器
• 便携式游戏机
• 便携式电子设备
• 教育玩具

数据手册, Rev. A, 9/08

• 采用Σ-Δ调制的无滤波器D类放大器
• 采用ADI的多个D类放大器时无需同步
• 采用5.0 V电源时，能够以3 W功率驱动3 Ω负载，以1.4 W功率驱动8 Ω负载，总谐波失真及噪声(THD + N)低于1%
• 功效比：93%（5.0 V、以1.4 W功率驱动8 Ω扬声器）

• 信噪比(SNR)高于103 dB
• 单电源供电：2.5 V至5.5 V
• 超低关断电流：20 nA
• 欲了解更多信息，请参考数据手册

SSM2315CBZ-REEL，封装：9-Ball WLCSP (1.46mm x1.46mm)，包装形式及数量：卷带，10000，工作温度：-40 to 85C，AD官网报价：0.75（1000+个）

SSM2315CBZ-REEL7，封装：9-Ball WLCSP (1.46mm x1.46mm)，包装形式及数量：卷带，3000，工作温度：-40 to 85C，AD官网报价：0.75（1000+个）

EVAL-SSM2315：SSM2315评估板

本页提供此产品的评估板文档和订购信息。
