SSM2305采用高功效、低噪声调制方案，无需外部LC输出滤波器。即使输出功率较低时，该调制方案也能提供高功效。采用5.0 V电源时，以1.3 W功率驱动8 Ω负载时的功效比为90%，以2.2 W功率驱动4 Ω负载时的功效比为83%，信噪比(SNR)高于98 dB。与其它D类架构相比，采用扩频脉冲密度调制可提供更低的电磁辐射。

SSM2305具有微功耗关断模式，最大关断电流为30 nA。对SD 引脚施加逻辑0可以使能关断模式。该器件还内置“爆音与咔嚓声”抑制电路，可以使器件开启和关闭期间输出端的电压突波最小，从而降低启动和停用时的声频噪声。

SSM2305提供完全差分输入，可以出色地抑制输入端的共模噪声。如果直流输入共模电压约为VDD/2，则可以省去输入耦合电容。

SSM2305具有出色的电源噪声抑制性能，包括GSM传输突发脉冲和RF整流所引起的噪声。电源抑制比(PSRR)在217 Hz时的典型值为60 dB。

该器件的默认增益为18 dB，用户可以利用一对外部电阻降低该增益。

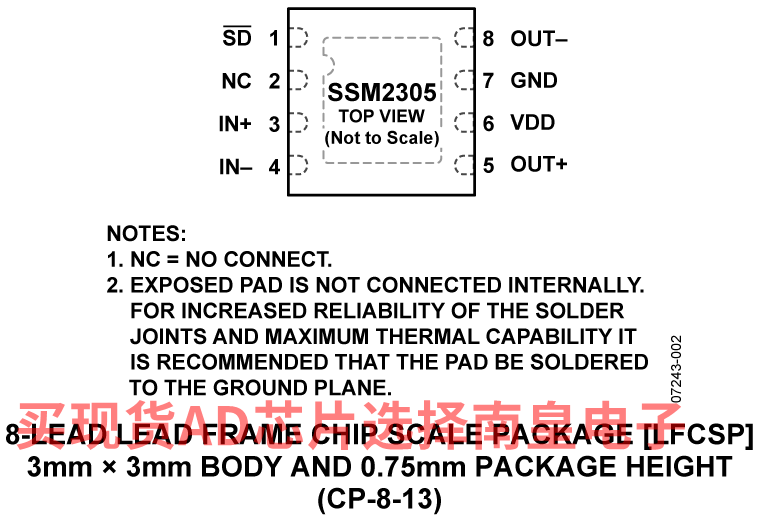

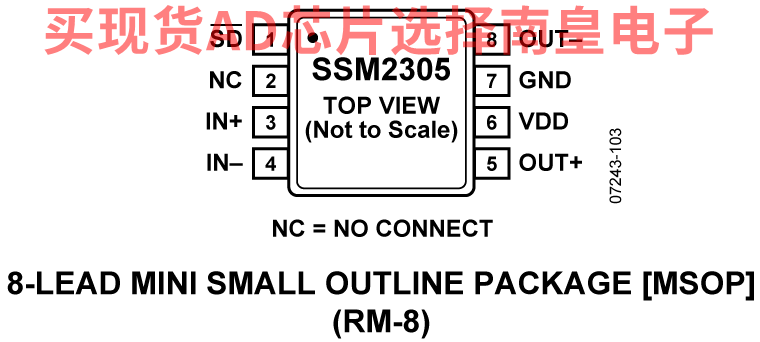

SSM2305的额定温度范围为−40°C至+85°C商用温度范围，提供8引脚、3 mm x 3 mm LFCSP（引脚架构芯片级封装）和MSOP（超小型封装）两种封装。

应用

• 移动电话
• MP3 播放器
• 便携式游戏机
• 便携式电子设备
• 教育玩具

• 内置Σ-Δ调制功能的无滤波D类放大器
• 采用Analog Devices, Inc.(简称ADI)的多个D类放大器时无需同步
• 采用5.0 V电源供电时，能够以2.8 W功率驱动4 Ω负载，以1.6 W功率驱动8 Ω负载，总谐波失真(THD)小于10%
• 功效：89%（5.0 V、以1.3 W功率驱动8 Ω扬声器）
• 信噪比(SNR)高于98 dB
• 采用2.5 V至5.5 V单电源供电
• 超低关断电流：20 nA
• 短路和热保护
• 采用8引脚、3 mm × 3 mm LFCSP和MSOP封装
• 爆音与咔嚓声抑制
• 内置电阻可减少电路板上的器件数量
• 固定增益和用户可调增益配置

SSM2305CPZ-R2，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，250，工作温度：-40 to 85C，AD官网报价：

SSM2305CPZ-REEL，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 85C，AD官网报价：

SSM2305CPZ-REEL7，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：0.75（1000+个）

SSM2305RMZ-R2，封装：8-Lead MSOP，包装形式及数量：卷带，250，工作温度：-40 to 85C，AD官网报价：0.81（1000+个）

SSM2305RMZ-REEL，封装：8-Lead MSOP，包装形式及数量：卷带，3000，工作温度：-40 to 85C，AD官网报价：0.62（1000+个）

SSM2305RMZ-REEL7，封装：8-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：0.62（1000+个）

EVAL-SSM2305：SSM2305评估板

本页提供此产品的评估板文档和订购信息。
