RT2378-20是一款低噪声、低功耗、高速20位逐次逼近寄存器(SAR) ADC。RT2378-20采用2.5V电源供电，具有±VREF全差分输入范围以及2.5V至5.1V的VREF范围。RT2378-20的功耗仅为21mW，在20位下实现最大±2ppm INL无失码和104dB SNR。

RT2378-20集成高速SPI兼容串行接口，支持1.8V、2.5V、3.3V和5V逻辑电压，同时还具有菊花链模式。快速1Msps吞吐量以及无周期延迟，使RT2378-20非常适合各种高速应用。内部振荡器可设置转换时间，简化了外部时序考虑。RT2378-20在两次转换的间隙会自动关断，从而降低与采样速率成比例的功耗。

RT2378-20具有独特的数字增益压缩(DGC)功能，可消除ADC驱动器的负电源供电，同时保持ADC的全部分辨率。使能时，ADC可执行数字缩放功能，映射从0V至0.1 ? VREF的零电平代码，以及从VREF至0.9 ? VREF的满量程代码。对于5V典型基准电压，满量程输入范围为0.5V至4.5V，为采用5.5V单电源供电的驱动放大器提供了充足的裕量。

应用

• 高精度仪器仪表
• 成像系统
• 高速数据采集
• 低功耗转换

• 通过专有RT流处理和认证，使用PEM-INST-001作为原则
• 吞吐速率：1Msps
• ±0.5ppm INL （典型值）
• 保证20位无失码
• 低功耗：21mW (1Msps)，21μW (1ksps)
• 104dB SNR （典型值，fIN = 2kHz）
• –125dB THD（典型值，fIN = 2kHz）
• 数字增益压缩(DGC)
• 2.5V 电源
• 全差分输入范围±VREF
• VREF 输入范围：2.5V至5.1V
• 无流水线延迟，无周期延迟
• I/O电压范围：1.8V至5V
• 具有菊花链模式的SPI兼容串行I/O
• 内部转换时钟

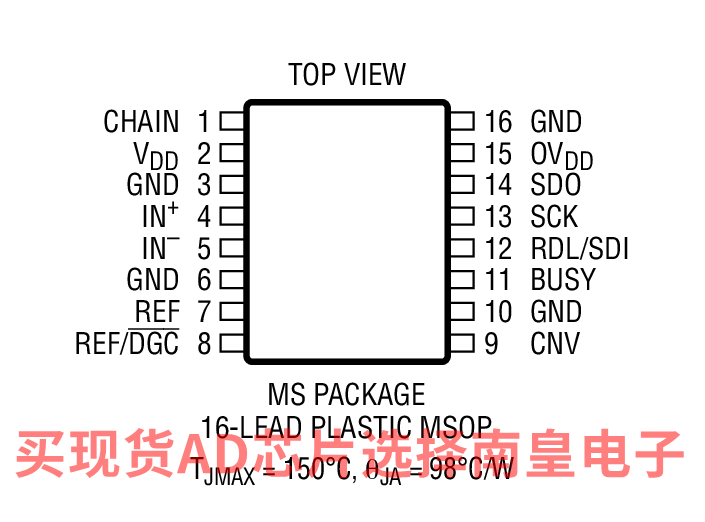

• 16引脚MSOP封装
• 如需申请样片或商用等效产品的演示板，请访问LTC2378-20产品页面

• 根据TM1019.8、MIL-STD-883，符合总电离辐射剂量(TID)抗扰度要求：- 10kRad (Si)，符合条件A要求(50Rads(Si)/s)（空间数据包中提供20kRad数据）
• 单事件闩锁(SEL)阈值线性能量传递(LET) ≥ 30.86MeV-cm2/mg（TCASE = 70°C时）

RT2378IMS-20，封装：16-Lead MSOP，包装形式及数量：管装，1，工作温度：-40 to 85C，AD官网报价：

RT2378IMS-20，封装：16-Lead MSOP，包装形式及数量：管装，1，工作温度：-40 to 85C，AD官网报价：
