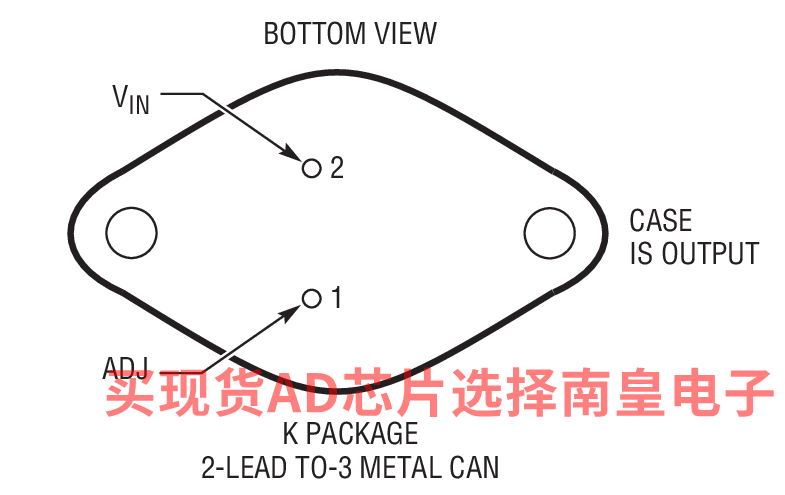

RH1086M 正可调稳压器专为提供 0.5A (对于 H 封装) 和 1.5A (对于 K 封装) 电流而设计，其效率高于目前市面上的同类器件。所有内部电路均专门针对在低至 1V 的输入-输出差分电压下工作而设计，而且压差电压全面规格为负载电流的函数。压差在最大输出电流下保证为 1.5V 的最大值，而在较低负载电流下则有所下降。片内修整功能可将输出电压调节至 1%。对电流限值也进行微调，从而较大限度减小过载情况下稳压器和电源电路上承受的应力。

RH1086M 与旧款 3 端稳压器引脚兼容。这款新器件需要一个 10µF 输出电容器。不过，在大多数稳压器设计中通常包含此电容器。

晶圆批次采用 ADI 内部开发、适合严苛军事应用的 Class S 流程至良率电路 (flow-to-yield circuit) 进行处理。

第三方供应商供货情况

我们与组装和测试内含 RH 芯片之封装产品的第三方供应商建立了合作伙伴关系。

有关 MSK 前缀产品的信息，请点击下表中的 Part Number，并向下滚动链接页面以查找器件型号。

产品型号 描述 SMD MSK5970RH 1.5A正可调LDO 5962-09211 MSK5970RHL 1.5A正可调LDO 5962-09211 VRG8657 1A双通道正可调LDO，通孔 5962-09201 VRG8658 1A双通道正可调LDO，表贴 5962-09201 VRG8651 1A/3A双通道正/负可调LDO，通孔 5962-09201 VRG8652 1A/3A双通道正/负可调LDO，通孔 5962-09201 VRG8662 1A正可调稳压器 5962-09207

应用

• 热限制状态下的 100% 老化试验

• MIL-PRF-38535 V级兼容版本——5962R89981

绝对最大额定值

• 功耗：内部限制
• 输入至输出电压差分：25V
• 工作结温范围：

  • 控制部分：–55°C至150°C
  • 功率晶体管：–55°C至200°C

• 存储温度范围：-65°C至150°C
• 引脚温度（焊接，10秒）：300°C

5962R8998102VYA，封装：3-Lead TO-39，包装形式及数量：托盘，1，工作温度：，AD官网报价：

5962R8998103V9A，封装：CHIPS OR DIE，包装形式及数量：托盘，1，工作温度：，AD官网报价：

RH1086BHKDICE，封装：CHIPS OR DIE，包装形式及数量：托盘，20，工作温度：，AD官网报价：

RH1086BKKDICE，封装：CHIPS OR DIE，包装形式及数量：托盘，20，工作温度：，AD官网报价：

RH1086MH，封装：3-Lead TO-39，包装形式及数量：托盘，10，工作温度：，AD官网报价：

RH1086MK，封装：ROUND HEADER/METAL CAN，包装形式及数量：管装，20，工作温度：，AD官网报价：

5962R8998102VYA，封装：3-Lead TO-39，包装形式及数量：托盘，1，工作温度：，AD官网报价：

5962R8998103V9A，封装：CHIPS OR DIE，包装形式及数量：托盘，1，工作温度：，AD官网报价：

RH1086BHKDICE，封装：CHIPS OR DIE，包装形式及数量：托盘，20，工作温度：，AD官网报价：

RH1086BKKDICE，封装：CHIPS OR DIE，包装形式及数量：托盘，20，工作温度：，AD官网报价：

RH1086MH，封装：3-Lead TO-39，包装形式及数量：托盘，10，工作温度：，AD官网报价：

RH1086MK，封装：ROUND HEADER/METAL CAN，包装形式及数量：管装，20，工作温度：，AD官网报价：
