REF19x系列精密带隙基准电压源采用温度漂移曲率校正专利电路，并对高稳定性薄膜电阻进行激光调整，从而实现极低的温度系数和高初始精度。

该系列由微功耗、低压差(LDV)器件组成，可利用仅比输出电压高出100 mV的电源提供稳定的输出电压，耗用的电源电流低于45 μA。通过对SLEEP引脚施加低TTL或CMOS电平，可以使能休眠模式。在休眠模式下，输出关闭，电源电流进一步降至15 μA以下。

REF19x系列基准电压源的额定温度范围为−40°C至+85°C工业温度范围，典型性能规格的温度范围为−40°C至+125°C，适合汽车等应用领域。

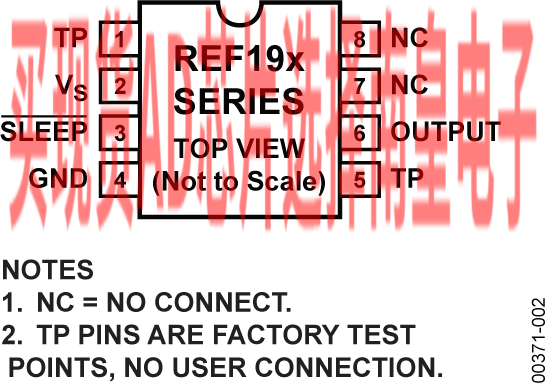

电气级产品均提供8引脚SOIC封装；仅最低电气级产品提供PDIP和TSSOP封装。

应用

便携式仪表

ADC和DAC

智能传感器

太阳能供电应用

环路电流供电仪表

数据手册, Rev. J, 3/08

• 初始精度：±2 mV（最大值）
• 温度系数：5 ppm/°C（最大值）
• 低电源电流：45 µA（最大值）
• 休眠模式：15 µA（最大值）
• 低压差
• 负载调整率：4 ppm/mA
• 电压调整率：4 ppm/V
• 高输出电流：30 mA
• 短路保护

• 下载REF191-EP数据手册(pdf)
• 支持防务和航空航天应用（AQEC标准）
• 军用温度范围（−55℃至+125℃）
• 受控制造基线
• 封装/测试厂
• 制造厂
• 产品变更通知
• 认证数据可应要求提供

REF191ESZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 85C，AD官网报价：3（100-499个）；3（1000+个）

REF191ESZ-REEL，封装：8-Lead SOIC，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3（1000+个）

REF191GSZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 85C，AD官网报价：1.68（100-499个）；1.68（1000+个）

REF191GSZ-REEL，封装：8-Lead SOIC，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：1.68（1000+个）

REF191TRZ-EP，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-55 to 125C，AD官网报价：6.72（100-499个）；6.64（1000+个）

REF191TRZ-EP-RL，封装：8-Lead SOIC，包装形式及数量：卷带，2500，工作温度：-55 to 125C，AD官网报价：6.64（1000+个）

REF191ESZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 85C，AD官网报价：3（100-499个）；3（1000+个）

REF191ESZ-REEL，封装：8-Lead SOIC，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：3（1000+个）

REF191GSZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 85C，AD官网报价：1.68（100-499个）；1.68（1000+个）

REF191GSZ-REEL，封装：8-Lead SOIC，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：1.68（1000+个）

REF191TRZ-EP，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-55 to 125C，AD官网报价：6.72（100-499个）；6.64（1000+个）

REF191TRZ-EP-RL，封装：8-Lead SOIC，包装形式及数量：卷带，2500，工作温度：-55 to 125C，AD官网报价：6.64（1000+个）
