OPx177系列由极高精度的单通道、双通道和四通道放大器组成，具有极低失调电压和漂移、低输入偏置电流、低噪声及低功耗等特性。使用1000 pF以上容性负载时输出稳定，无需外部补偿。电源电压为30 V时，每个放大器的电源电流小于500 μA。其内置500 Ω串联电阻可以保护输入信号，允许输入信号电平高出电源电压若干伏特，并保证无反相。

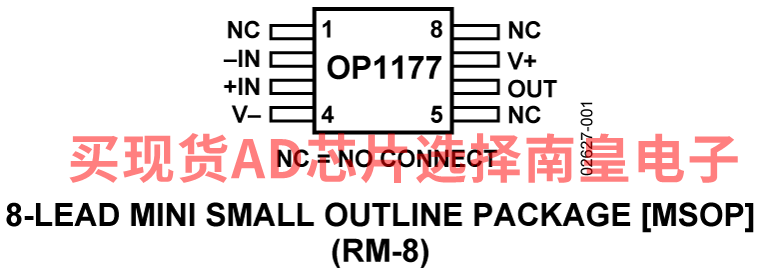

与以前的极低失调电压、高压放大器不同，OP1177（单通道）和OP2177（双通道）放大器提供小型8引脚表面贴装MSOP和8引脚窄体SOIC两种封装。OP4177（四通道）放大器提供TSSOP和14引脚窄体SOIC两种封装。此外，采用MSOP和TSSOP封装的额定性能与采用SOIC封装的性能相同。MSOP和TSSOP封装产品仅提供卷带和卷盘形式。

在所有采用表面贴装封装的高精度放大器中，OPx177系列具有较宽的额定温度范围。所有型号产品的额定工作温度范围均为−40°C至+125°C，适合要求严苛的工作环境。

这些放大器的应用包括精密二极管功率测量、电压和电流电平设置以及光学和无线传输系统中的电平检测。其它应用包括线路供电的便携式仪器仪表及控制元件：热电偶、RTD、应变电桥和其它传感器信号调理，以及精密滤波器。

应用

• 无线基站控制电路
• 光纤网络控制电路
• 仪器仪表
• 传感器和控制元件
  • 热电偶
  • 电阻式温度检测器(RTD)
  • 应变电桥
  • 分流测量
• 精密滤波器

• 低失调电压：60 μV（最大值）
• 极低失调电压漂移：0.7 μV/°C（最大值）
• 低输入偏置电流：2 nA（最大值）
• 低噪声：8 nV/√Hz（典型值）
• 共模抑制比(CMRR)、电源抑制比(PSRR)和AVO：> 120 dB（最小值）

• 低电源电流：每个放大器400 μA
• 双电源供电：±2.5 V至±15 V
• 单位增益稳定
• 无反相
• 内部保护电路支持输入高于电源电压

OP1177ARMZ，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：1.08（100-499个）；0.89（1000+个）

OP1177ARMZ-R7，封装：8-Lead MSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：1.08（100-499个）；0.89（1000+个）

OP1177ARMZ-REEL，封装：8-Lead MSOP，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.08（100-499个）；0.89（1000+个）

OP1177ARZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 125C，AD官网报价：1.08（100-499个）；0.89（1000+个）

OP1177ARZ-REEL，封装：8-Lead SOIC，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：1.08（100-499个）；0.89（1000+个）

OP1177ARZ-REEL7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：1.08（100-499个）；0.89（1000+个）

EVAL-OPAMP-1：EVAL-OPAMP-1评估板

通用精密运算放大器评估板针对许多电路配置而设计并优化，以便用户能够找到最适合其应用的设计。 这些评估板全部兼容RoHs标准。 参考下列引脚数和封装，决定需要订购的型号：

EVAL-PRAOPAMP-1KSZ（单通道5引脚SC70）KS-5 EVAL-PRAOPAMP-1RJZ（单通道5引脚SOT 23）RJ-5 EVAL-PRAOPAMP-1RMZ（单通道8引脚MSOP）RM-8 EVAL-PRAOPAMP-1RZ（单通道8引脚SOIC）R-8

文档 查看全部 (8) 数据手册 (2) 应用笔记 (6) 数据手册 (2) PDF 391.84 K OP1177/OP2177/OP4177: Precision Low Noise, Low Input Bias Current Operational Amplifiers Data Sheet (Rev. I) PDF 0 OP1177/OP2177/OP4177:精密，低噪声，低输入，偏置电流运算放大器数据手册 (Rev. F) 应用笔记 (6) PDF 106 kB AN-256: Accurately Testing Op Amp Settling Times PDF 413 kB AN-1313: Configuring the AD5422 to Combine Output Current and Output Voltage to a Single Output Pin (Rev. 0) PDF 593 kB AN-358: Noise and Operational Amplifier Circuits PDF 0 采用基于非易失性存储器的数字电位器的多功能可编程放大器 (Rev. AN-579) PDF 593 kB AN-358: 噪声与运算放大器电路 (Rev. 0) PDF 90 kB AN-579: Versatile Programmable Amplifiers Using Digital Potentiometers with Nonvolatile Memory (Rev. 0) 工具及仿真模型 LTspice

LTspice是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

下载 LTspice 文档 LTspice中提供以下器件型号： OP1177 SPICE模型 CIR 3.23 K OP1177 SPICE Macro Model 设计工具 运算放大器误差预算计算器

这款在线工具用图形方式说明运算放大器的范围、增益和精度问题。

模拟滤波器向导

运算放大器规格 – 包括增益带宽、噪声和电源电流 – 以确定满足您需求的最佳滤波器设计。

模拟光电二级管向导

使用光电二极管向导设计跨导放大器电路与光电二极管接口。从工具内置器件库中选择一个光电二极管，或输入自定义光电二极管规格。快速考量权衡带宽、峰值(Q)和ENOB/SNR。修改电路参数，并立即查看图中的脉冲响应、频率响应和噪声增益结果。

参考电路 (3) CN0305

针对高达 4 kHz 低于奈奎斯特频率输入信号优化的16 位、300 kSPS 低功耗数据采集系统

CN0169

如何利用16位电压输出DAC AD5542A/AD5541A实现高精度电平设置

CN0151

利用DAC、运算放大器和MOSFET晶体管构建多功能高精度可编程电流源

CN0305

针对高达 4 kHz 低于奈奎斯特频率输入信号优化的16 位、300 kSPS 低功耗数据采集系统

CN0305

针对高达 4 kHz 低于奈奎斯特频率输入信号优化的16 位、300 kSPS 低功耗数据采集系统

查看此参考电路详细信息 优势和特点 16位、300kSPS SAR ADC系统 优化低功耗驱动放大器 输入信号最高可达4kHz
