SmartMesh WirelessHART 无线传感器网络是自我管理式的低功率网络，其采用被称为“Mote”的无线节点构建而成。LTP5903-WHR 基于 WirelessHART (IEC62591) 标准，其运行 SmartMesh WirelessHART 网络管理软件以监视和管理网络性能，并通过 UART 接口提供一个数据入口 / 出口点。它提供了核心网络功能，从而使网络能利用先进的网络管理和全面的安全特性实现无可比拟的弹性、可靠性和可扩展性水平。

LTP5903-WHR 专为用于 WirelessHART Gateway 等线路供电型网关和控制器而设计，并使得客户能够整合一个基于标准的无线传感器网络，该网络提供了可扩展的双向通信。

该嵌入式网络管理器具有一个综合全面的软件应用程序接口 (API)，以提供丰富和灵活的功能，并不需要进行复杂的编码。另外，该 API 还提供了网络配置、安全管理、网络状态和性能统计数据的完整可视化及控制。这款可直接连网的嵌入式管理器使得工业自动化供应商能够将先进的无线传感器网络智能融入到监视与控制解决方案中，具有风险低和产品面市时间快的特点。

网络特点 特点 优势 时间同步的跳频道通信 即使在最严苛的 RF 环境中也可提供 >99.999% 的网络可靠性。 <50μA 的路由器 能构建一个没有任何线路供电设备的网络。提供了在期望时由线路供电或由收集能量供电的灵活性。 采用 128 位 AES 加密的安全网格 经过 NIST 认证的安全性。牺牲一个节点并不牺牲网络。 基于标准 符合 IEC62591 (WirelessHART)。 高度准确的时间戳 每个节点上的时间戳可用于具毫秒级准确度的应用。 管理器特点 特点 优势 先进的网络管理 根据变化不定的 RF 环境动态地优化网格连通性。 可扩展的网络管理 可管理包含多达 250 个节点 (LTP5903-WHRB) 或多达 500 个节点 (LTP5903-WHRC) 的网络。 负载平衡和优化 可为最忙碌的节点增加更多的带宽，同时为网络的其余部分保持正常的业务流量。

• 在一个 SmartMesh WirelessHART 网络中充当一个网络管理器，可实现：
• 在最具挑战性的 RF 环境中可达 >99.999% 的网络可靠性
• <50μA 的路由节点
• 具 2.4 GHz、IEEE 802.15.4 片内系统的单板计算机，并连同嵌入式 SmartMesh 网络软件
• 103mm x 56mm 堆叠式 PCB 组装

LTP5903CEN-WHRB4B1#PBF，封装：MSM LAMINATE，包装形式及数量：托盘，1，工作温度：0 to 70C，AD官网报价：785.74（100-499个）；714.31（1000+个）

LTP5903CEN-WHRB4B3#PBF，封装：MSM LAMINATE，包装形式及数量：托盘，1，工作温度：0 to 70C，AD官网报价：785.74（100-499个）；714.31（1000+个）

LTP5903CEN-WHRC4B1#PBF，封装：MSM LAMINATE，包装形式及数量：托盘，1，工作温度：0 to 70C，AD官网报价：1214.74（100-499个）；1104.31（1000+个）

LTP5903CEN-WHRC4B3#PBF，封装：MSM LAMINATE，包装形式及数量：托盘，1，工作温度：0 to 70C，AD官网报价：1214.74（100-499个）；1104.31（1000+个）

LTP5903IPC-WHRB4B1#PBF，封装：PRINTEDCIRCUIT ASSEMBLY，包装形式及数量：托盘，1，工作温度：-40 to 85C，AD官网报价：645.65（100-499个）；586.94（1000+个）

LTP5903IPC-WHRB4B3#PBF，封装：PRINTEDCIRCUIT ASSEMBLY，包装形式及数量：托盘，1，工作温度：-40 to 85C，AD官网报价：645.65（100-499个）；586.94（1000+个）

LTP5903IPC-WHRC4B1#PBF，封装：PRINTEDCIRCUIT ASSEMBLY，包装形式及数量：托盘，1，工作温度：-40 to 85C，AD官网报价：1074.65（100-499个）；976.94（1000+个）

LTP5903IPC-WHRC4B3#PBF，封装：PRINTEDCIRCUIT ASSEMBLY，包装形式及数量：托盘，1，工作温度：-40 to 85C，AD官网报价：1074.65（100-499个）；976.94（1000+个）

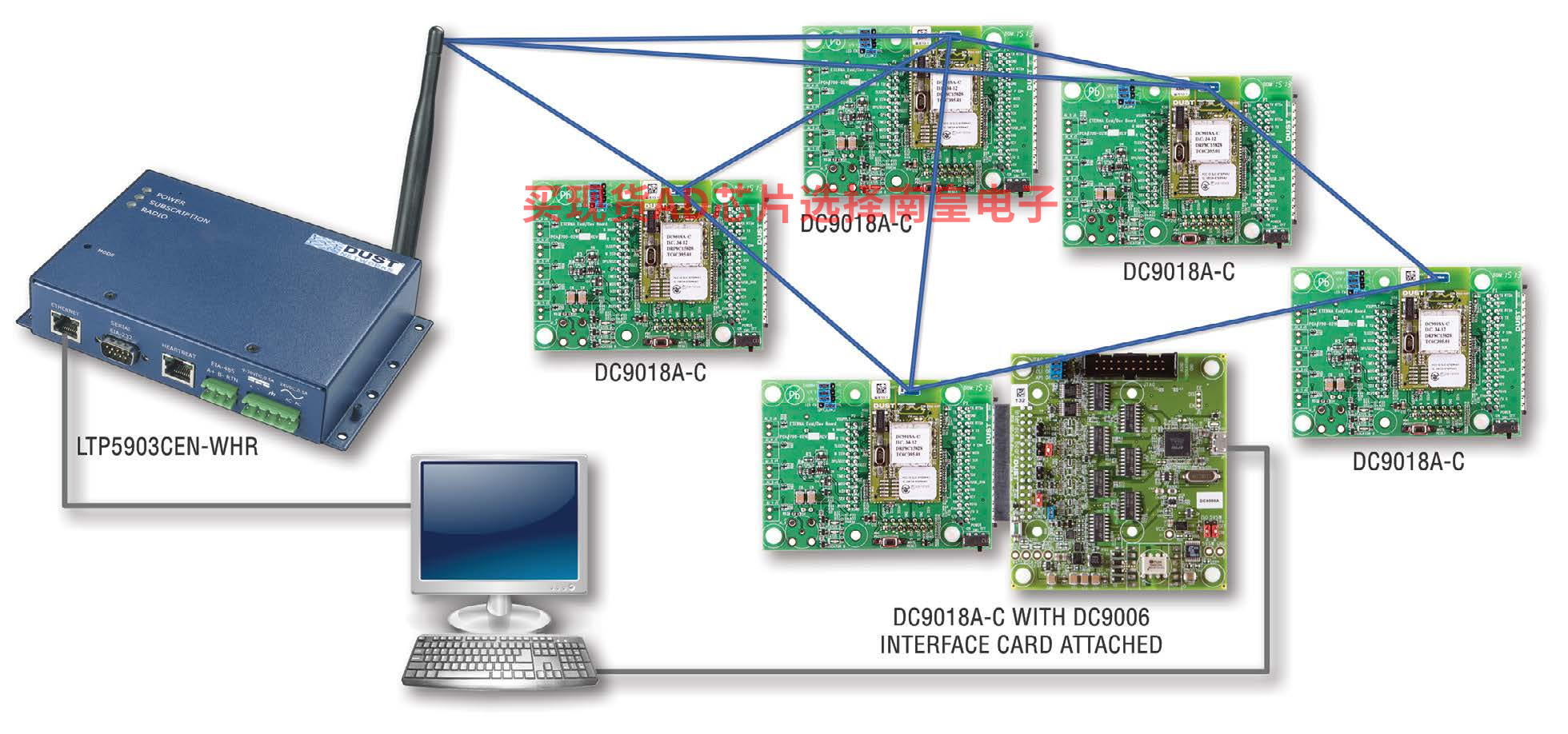

DC9022A：经过 RF 认证的 SmartMesh WirelessHART 入门套件

经过RF认证的DC9022SmartMeshWirelessHART入门套件提供了针对您的应用需求 (包括高可靠性、超低功耗、可扩展性和易安装性) 评估 SmartMesh 网络性能所需的所有工具。这加快了器件集成和应用开发。

DC9022 入门套件包括 5 个 mote，即节点 DC9018A-C)，以使用户能够在特定应用的 RF 环境中快速部署多跳网格网络。利用软件图形用户界面 (GUI)，可快速查看网格网络形式、以及主要的性能统计数据 (比如数据可靠性和延迟)。

DC9018A-C 评估/开发节点模块具有易于探查的信号引脚。此外，该入门套件还可对管理器和节点软件应用程序接口 (API) 进行访问，以实现应用软件开发。

DC9022 入门套件在 2.4000GHz 至 2.4835GHz 的国际免许可频段内工作，并包括用于日本以及美国、加拿大和欧洲的 RF 有意辐射体认证。该入门套件和演示板仅用于评估目的。用户仍有责任在实际的最终应用中验证正确和可靠的工作。

SmartMesh WirelessHART入门套件——包括以下物品：

一个封装管理器(LTP5903CEN-WHRB) 五个评估/开发节点 (DC9018A-C) 一个Eterna接口卡 (DC9006)，其包括一个 DC9004 适配器卡 附加的 CR2032 电池 电缆

---

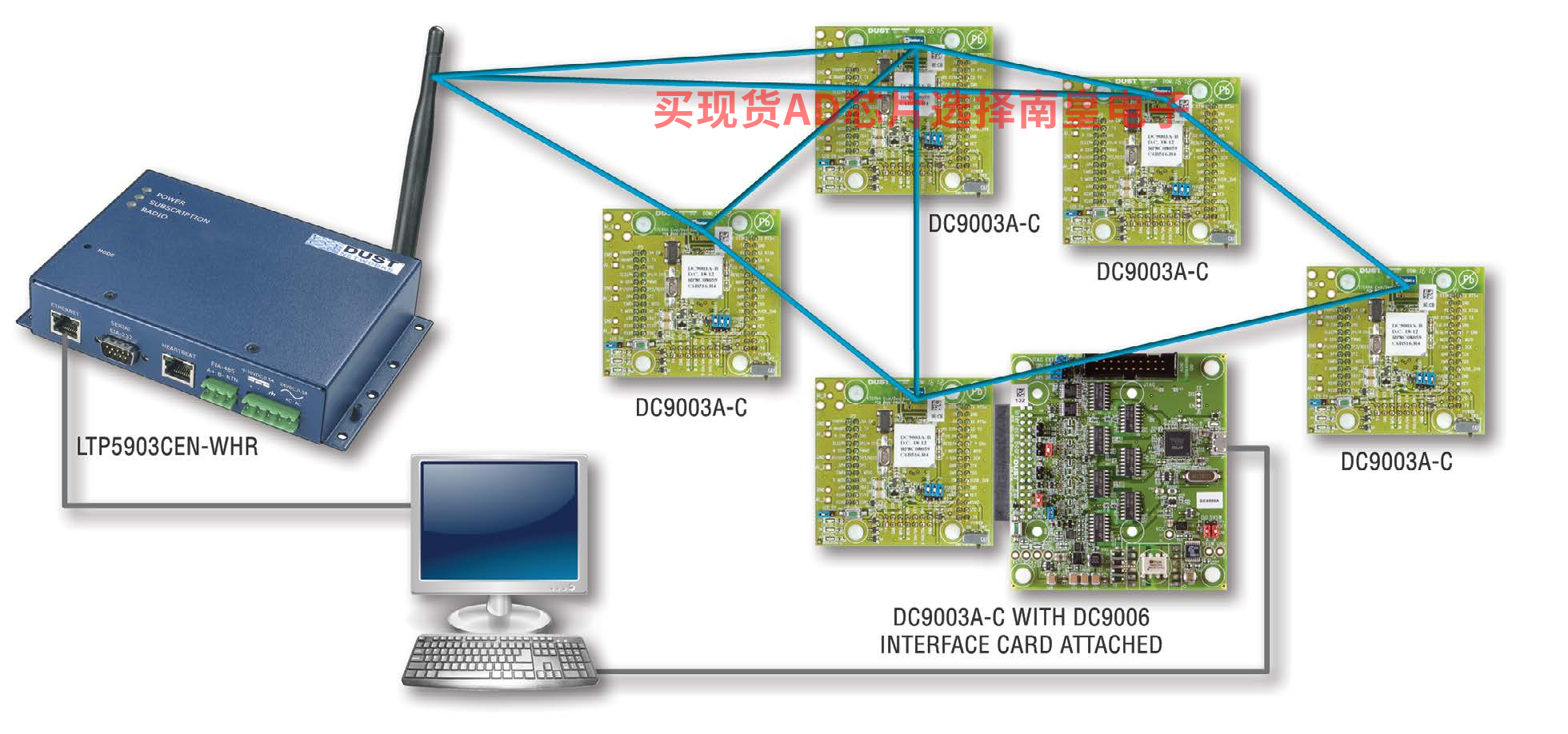

DC9007A：SmartMesh WirelessHART 入门套件

The DC9007 SmartMesh WirelessHART 入门套件提供了针对您的应用需求 (包括高可靠性、超低功率、可扩展性和易安装性) 评估 SmartMesh 网络性能所需的所有工具。这加快了器件集成和应用开发。

DDC9007 入门套件包括 5 个 mote，即节点(DC9003A-C),以使用户能够在特定于应用的 RF 环境中快速部署多跳网格网络。利用软件图形用户界面 (GUI)，可快速查看网格网络形式、以及主要的性能统计数据 (比如数据可靠性和延迟)。

评估/开发节点模块 具有易于探查的信号引脚。此外，该入门套件还提供了对管理器和节点软件应用程序接口 (API) 的访问，以实现应用软件开发。DC9007 入门套件在 2.4000GHz 至 2.4835GHz 的国际免许可频段内工作。入门套件和演示板仅用于评估目的。客户仍有责任在实际的最终应用中验证正确和可靠的工作。

SmartMesh WirelessHART入门套件——包括以下物品：

一个封装管理器(LTP5903CEN-WHRB) 五个评估/开发节点 (DC9003A-C) 一个Eterna 接口卡 (DC9006)，其包括一个 DC9004 适配器卡 附加的CR2032电池s 电缆 SmartMesh Wirelesshart启动工具包软件 软件实用工具 描述 下载链接

smartmesh SDK（可选）

用于与设备的应用程序编程接口（API）交互的软件开发工具包 GitHub存储库
