SmartMesh IP 无线传感器网络是由称为智能微尘的无线节点构建的自我管理式低功耗互联网协议 (IP) 网络。LTP5901-IPM 是在 Eterna 系列 IEEE 802.15.4e 解决方案中使用板载芯片天线的印刷电路板组件 (PCBA) 产品，它采用高度集成的低功耗射频设计以及运行 SmartMesh IP 嵌入式网络软件的 ARM Cortex-M3 32 位微处理器。LTP5901-IPM 封装尺寸为 24mm × 42mm，专门为表面安装组件而构建。

使用 SmartMesh IP 时间同步网络，网络中的所有智能微尘都可以路由、提供或终止数据，同时提供多年的电池供电运行。SmartMesh IP 是一种高度灵活的网络，可在易于集成的平台上实现经过验证的可靠性和低功耗性能。

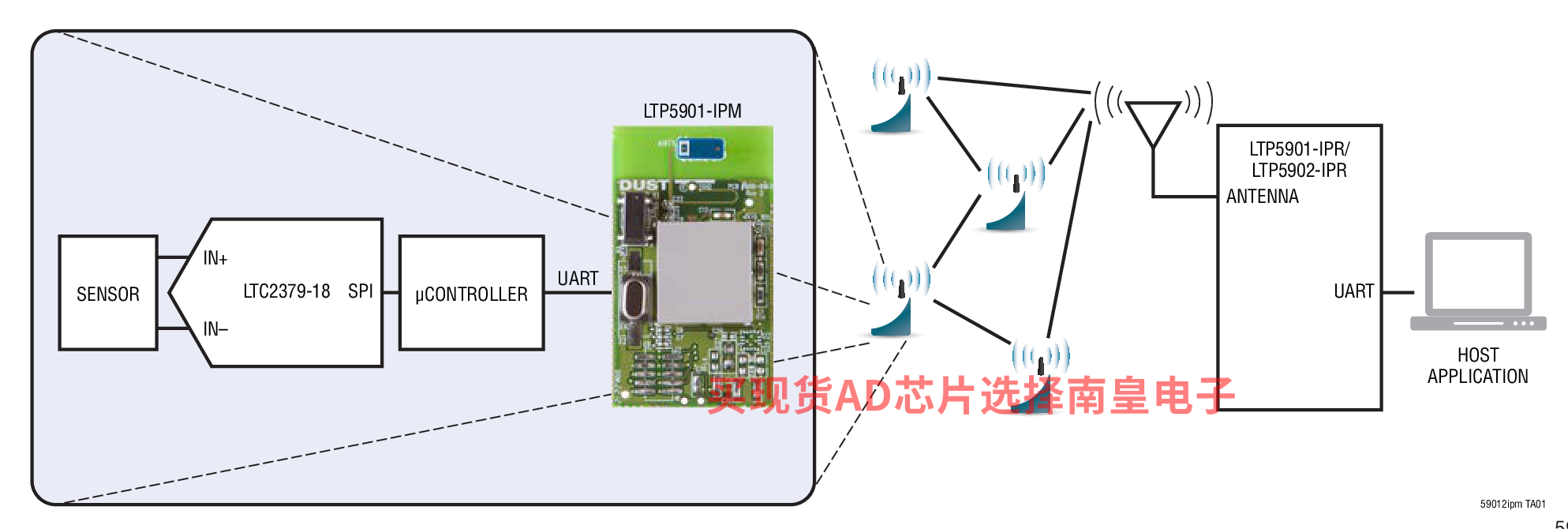

LTP5901-IPM 在 SmartMesh IP 网络中的行为由加载的所选 SmartMesh IP 网络软件决定：SmartMesh IP 网络中的无线智能微尘、EManager 或接入点智能微尘。LTP5901-IPM 随附的 SmartMesh IP 软件经过全面测试和验证，可随时通过软件应用程序编程接口进行配置。购买了 SmartMesh IP 产品后，可以通过您的 myAnalog 帐户下载 SmartMesh IP 协议栈二进制文件。

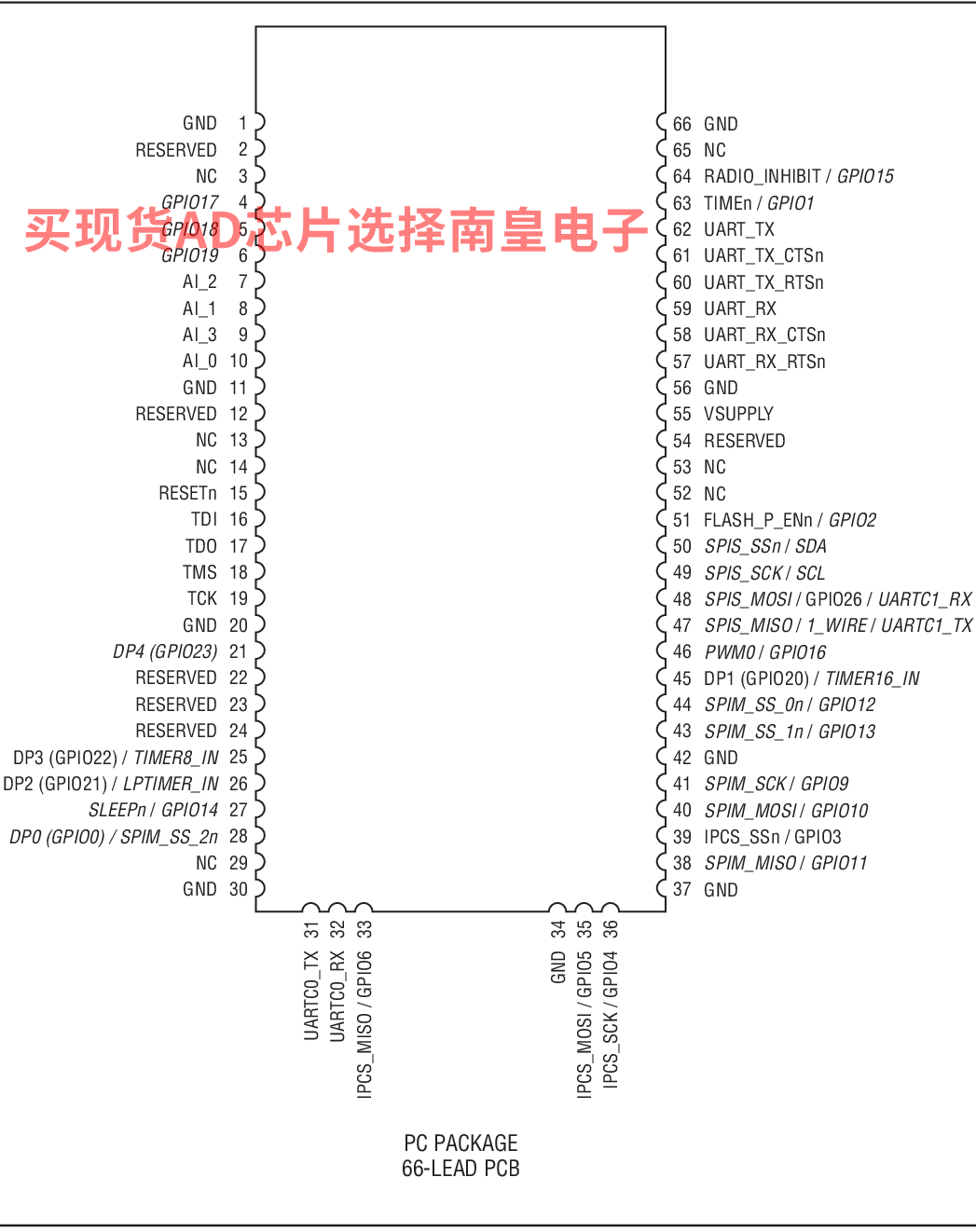

LTP5901IPC-IPMA 硬件的引脚信号行为由加载的软件决定，并在以下产品数据手册中进行了详细说明：

LTP5901-IPM

=

LTP5901IPC-IPMA 硬件

+

SmartMesh IP 智能微尘软件

→

LTP5901-IPM 数据手册

LTP5901-IPR

=

LTP5901IPC-IPMA 硬件

+

SmartMesh IP EManager 软件

→

LTP5901-IPR 数据手册

LTP5901-IPA

=

LTP5901IPC-IPMA 硬件

+

SmartMesh IP 接入点软件

→

LTP5901-IPA 数据手册

网络特性

特性

优势

>99.999% 的网络可靠性

可避免其他无线网络常见的通信中断

获得 NIST 认证的 AES 128 位加密

数据通过端到端加密、消息完整性检查和设备身份验证进行保护

可扩展

使用时隙化通道跳频协议以避免网络内冲突，从而较大限度扩展规模，同时尽可能降低功耗和由于拥塞导致的高延时传输重试次数

双向通信

适用于监视和控制应用

高达 10 条消息/秒/节点

时隙化通信可避免资源争用。此数据速率包括数据包重试次数的内置裕量。

套件特性

特性

优势

行业卓越的低功耗射频技术

• 4.5mA 即可接收数据包
• 5.4mA 即可在 0dBm 下发射
• 9.7mA 即可在 8dBm 下发射

预先设计的 RF

RF 元件包括片内功率放大器，并且已预先调优以实现优质性能（包括温度补偿），节省了开发时间。

RF 模块认证

已在美国、加拿大、欧盟、澳大利亚/新西兰、印度、日本、韩国、中国台湾预认证

能量收集支持

极低功耗设计使得智能微尘可以由各种能量收集器供电运行。单击此处查看由室内照明供电的 SmartMesh IP 智能微尘的演示电路。

集成式温度传感器

精密温度传感器直接集成到智能微尘中。

应用

SmartMesh IP 非常适用于无线工业物联网 (IoT) 应用。了解有关 SmartMesh 应用的更多信息。

• 具有板载芯片天线的 42mm × 24mm PCBA 模块
• 集成 2.4 GHz IEEE 802.15.4e 片内系统，包含嵌入式 SmartMesh 网络软件
  • 在最具挑战性的射频环境中具有 >99.999% 的网络可靠性
  • 50µA 以下路由节点
• 在 SmartMesh IP 网络中充当无线智能微尘、EManager 或接入点智能微尘
• 这些产品包含加密。导入/导出限制可能适用。

LTP5901IPC-IPMA#PBF，封装：66-Lead PCA，包装形式及数量：托盘，22，工作温度：-40 to 85C，AD官网报价：57.96（100-499个）；50.4（1000+个）

DC9000B：SmartMesh IP入门套件 (芯片型天线)，可容纳 100 个节点

注：提供更新的套件- 请参见DC9021B的相关信息

DC9000BSmartMesh IP入门套件提供了针对您的应用需求 (包括高可靠性、超低功率、可扩展性和易安装性) 评估SmartMesh网络性能所需的工具。这加快了器件集成和应用软件开发。

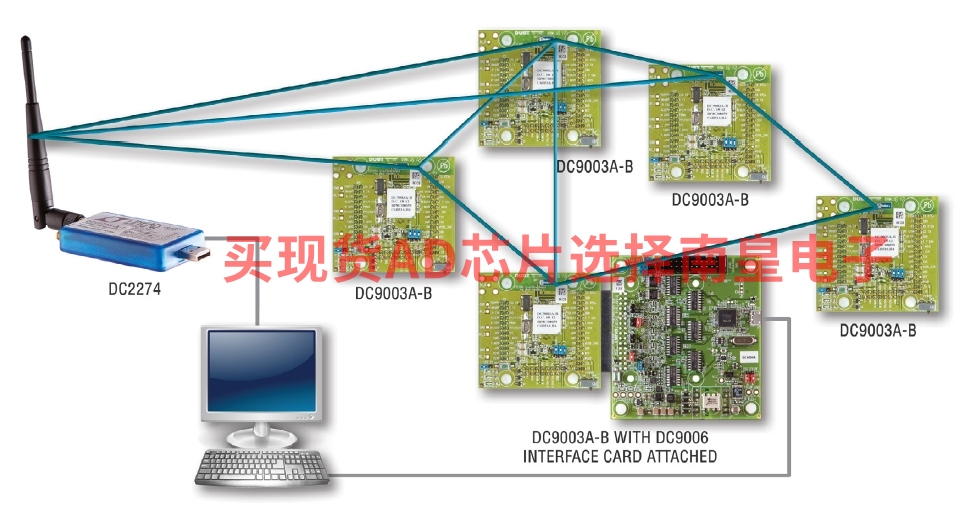

DC9000B入门套件包括 5 个 mote，即节点 (DC9003A-B)，以使您能够在特定于应用的 RF 环境中快速部署多跳网格网络。利用命令行界面，可快速查看网络中的网格节点列表、以及主要的性能统计数据 (比如数据可靠性和延迟)。

DC9003A-B 评估/开发节点模块具有易于探查的信号引脚。此外，该入门套件还可通过 USB 对管理器和节点软件应用程序接口 (API) 进行访问，以实现应用软件开发。

DC2274A DC2274A USB 网络管理器出厂配置为嵌入式网络管理器，其中“无线至有线”接入点功能和网络管理算法在板上运行。或者，用户可以将 DC2274 配置为 SmartMesh IP 接入点节点，以使用 VManager 软件执行操作。（点击这里了解有关网络管理器的更多信息。)

DC9000B 入门套件在 2.4000GHz 至 2.4835GHz 的国际免许可频段内工作。入门套件和演示板仅用于评估目的。客户仍有责任在实际的最终应用中验证正确和可靠的工作。

SmartMesh IP入门套件——包括以下物品：

一个USB网络管理器(DC2274) 五个评估/开发节点(DC9003A-B) 一个 Eterna 接口卡 (DC9006)，其包括一个 DC9004 适配器卡 附加的 CR2032 电池 电缆
