LTP5900-WHM的基本参数
  • 制造厂商:AD
  • 产品类别:无线传感器网络
  • 技术类目:SmartMesh WirelessHART
  • 功能描述:SmartMesh IP 节点模块 (PCBA)
  • (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
快速报价,在行业拥有较高的知名度及影响力
LTP5900-WHM的产品详情:

SmartMesh WirelessHART 无线传感器网络是自我管理式的低功率网络,其采用被称为“mote”的无线节点构建而成。LTPTM5900-WHM 是 Eterna 系列 IEEE 802.15.4 印刷电路板装配解决方案中的 22 引脚 SmartMesh WirelessHART 节点产品,其运用了一种由 Dust Networks 完成的高集成度、低功率无线电设计,以及一个用于运行 Dust 嵌入式 SmartMesh WirelessHART 网络软件的 ARM Cortex-M3 32 位微处理器。

LTP5900-WHM 为采用 Dust Networks M2510 PCB 模块的用户提供了一款向前兼容型解决方案。另外还可提供的是具片式天线的 LTP5901-WHM模块和包括 MMCX 天线连接器的 LTP5902-WHM 模块。

借助 Dust 的时间同步 WirelessHART 网络,网络中的所有节点皆可传送、供应或终止数据,并能在采用电池供电的情况下工作多年。与 LTP5900-WHM 一起提供的 SmartMesh WirelessHART 软件经过了全面的测试与验证,而且可以很容易地通过一个软件应用程序接口 (API) 进行配置。

网络特点

特点

优势

时间同步、跳频道通信

即使在最严苛的 RF 环境中也可提供 >99.999% 的网络可靠性。

<50μA 的路由器

能构建一个没有任何线路供电设备的网络。提供了在期望时由线路供电或由收集能量供电的灵活性。

采用 128 位 AES 加密的安全网格

经过 NIST 认证的安全性。牺牲一个节点并不牺牲网络。

基于标准

符合国际标准 IEC 62591 (WirelessHART)

高度准确的时间戳

每个节点上的时间戳可用于具毫秒级准确度的应用

器件特点

特点

优势

业界领先的低功率无线电技术

接收一个数据包需要 4.5mA 电流
以 0dBm 功率进行发送时需要 5.4mA 电流
以 8dBm 功率进行发送时需要 9.7mA 电流

预先设计的 RF

RF 元件包括一个片内功率放大器,并经过了预调谐以实现优化性能 (包括温度补偿),从而节省了开发时间。

RF 模块化证书

在美国、加拿大和欧盟 (EU) 经过了预认证。

能量收集支持

非常低功率设计使得节点能够利用众多的能量收集器来供电。


应用

点击这里以了解 Dust Networks 无线传感器应用

LTP5900-WHM的优势和特点:
  • 在一个 SmartMesh WirelessHART 网络中充当一个无线节点 (即“Mote”),可提供:
    • 在最具挑战性的 RF 环境中可达 >99.999% 的网络可靠性
    • <50μA 的路由节点
  • 纳入了一个 2.4 GHz、IEEE 802.15.4 片内系统,并连同嵌入式 SmartMesh 网络软件
  • MMCX 天线连接器,39 mm x 24.4 mm PCBA 模块
  • 符合 WirelessHART 标准 (IEC62951)
  • 这些产品含有加密信息。有可能受到进口 / 出口限制条例的管制
LTP5900-WHM具体的完整产品型号参数及价格(美元):

LTP5900IPC-WHMA#PBF,封装:22-Lead PCA,包装形式及数量:托盘,1,工作温度:-40 to 85C,AD官网报价:77.28(100-499个);67.2(1000+个)

LTP5900IPC-WHMA1A2#PBF,封装:22-Lead PCA,包装形式及数量:托盘,1,工作温度:-40 to 85C,AD官网报价:77.28(100-499个);67.2(1000+个)

LTP5900IPC-WHMA1B2#PBF,封装:22-Lead PCA,包装形式及数量:托盘,1,工作温度:-40 to 85C,AD官网报价:77.28(100-499个);67.2(1000+个)

轻松满足您的AD芯片采购需求
LTP5900-WHM的评估套件:

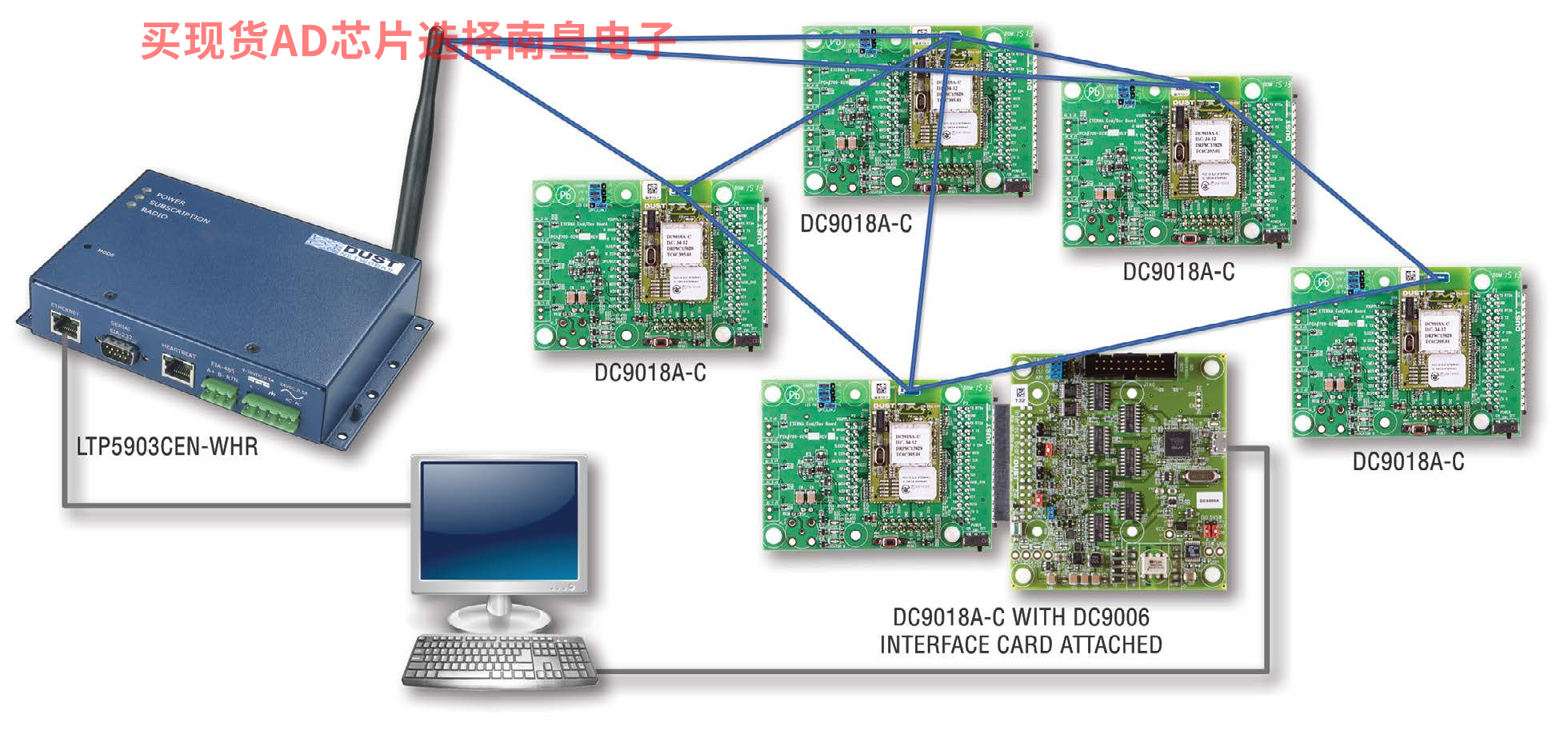

DC9022A:经过 RF 认证的 SmartMesh WirelessHART 入门套件

经过RF认证的DC9022SmartMeshWirelessHART入门套件提供了针对您的应用需求 (包括高可靠性、超低功耗、可扩展性和易安装性) 评估 SmartMesh 网络性能所需的所有工具。这加快了器件集成和应用开发。

DC9022 入门套件包括 5 个 mote,即节点 DC9018A-C),以使用户能够在特定应用的 RF 环境中快速部署多跳网格网络。利用软件图形用户界面 (GUI),可快速查看网格网络形式、以及主要的性能统计数据 (比如数据可靠性和延迟)。

DC9018A-C 评估/开发节点模块具有易于探查的信号引脚。此外,该入门套件还可对管理器和节点软件应用程序接口 (API) 进行访问,以实现应用软件开发。

DC9022 入门套件在 2.4000GHz 至 2.4835GHz 的国际免许可频段内工作,并包括用于日本以及美国、加拿大和欧洲的 RF 有意辐射体认证。该入门套件和演示板仅用于评估目的。用户仍有责任在实际的最终应用中验证正确和可靠的工作。

SmartMesh WirelessHART入门套件——包括以下物品:

一个封装管理器(LTP5903CEN-WHRB) 五个评估/开发节点 (DC9018A-C) 一个Eterna接口卡 (DC9006),其包括一个 DC9004 适配器卡 附加的 CR2032 电池 电缆

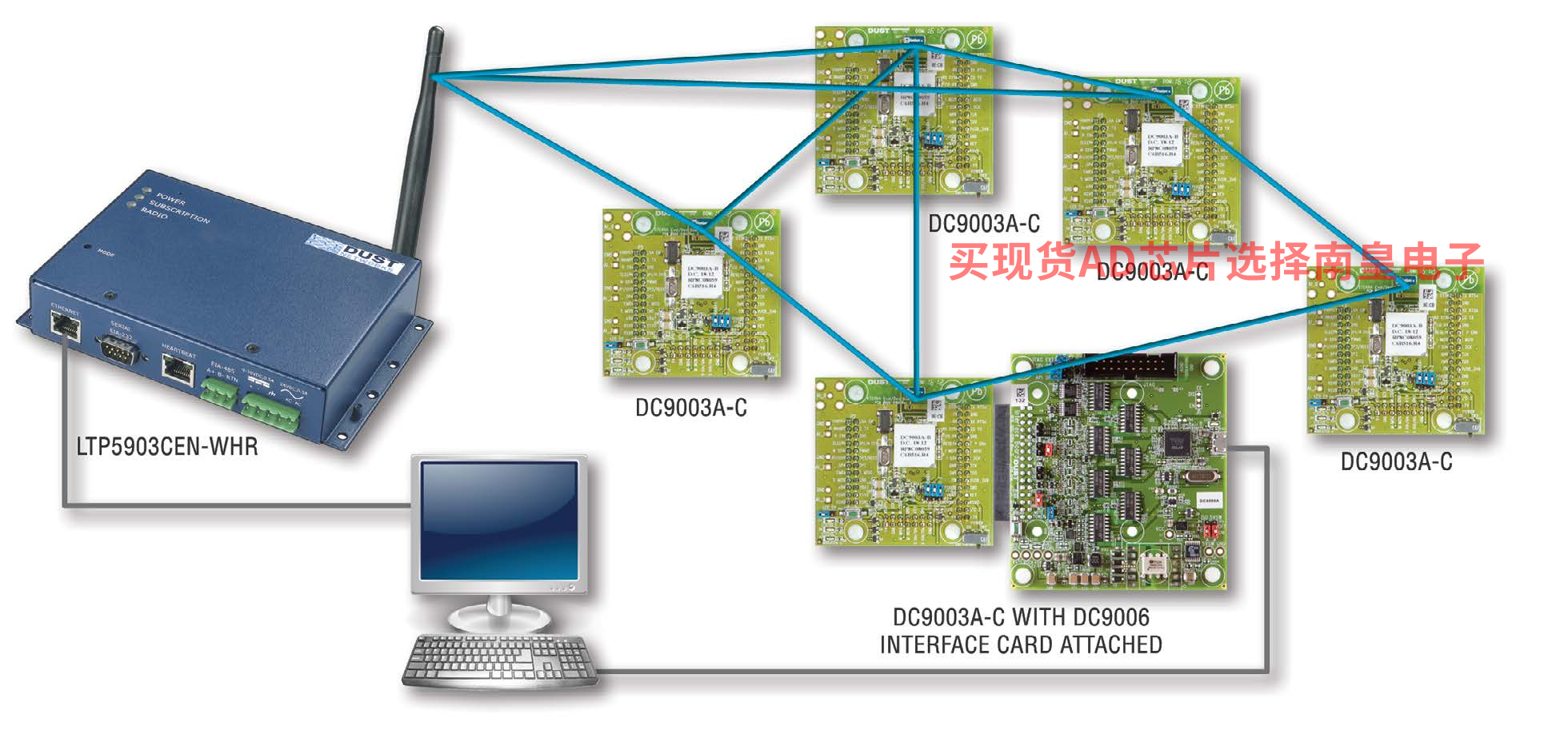

DC9007A:SmartMesh WirelessHART 入门套件

The DC9007 SmartMesh WirelessHART 入门套件提供了针对您的应用需求 (包括高可靠性、超低功率、可扩展性和易安装性) 评估 SmartMesh 网络性能所需的所有工具。这加快了器件集成和应用开发。

DDC9007 入门套件包括 5 个 mote,即节点(DC9003A-C),以使用户能够在特定于应用的 RF 环境中快速部署多跳网格网络。利用软件图形用户界面 (GUI),可快速查看网格网络形式、以及主要的性能统计数据 (比如数据可靠性和延迟)。

评估/开发节点模块 具有易于探查的信号引脚。此外,该入门套件还提供了对管理器和节点软件应用程序接口 (API) 的访问,以实现应用软件开发。DC9007 入门套件在 2.4000GHz 至 2.4835GHz 的国际免许可频段内工作。入门套件和演示板仅用于评估目的。客户仍有责任在实际的最终应用中验证正确和可靠的工作。

SmartMesh WirelessHART入门套件——包括以下物品:

一个封装管理器(LTP5903CEN-WHRB) 五个评估/开发节点 (DC9003A-C) 一个Eterna 接口卡 (DC9006),其包括一个 DC9004 适配器卡 附加的CR2032电池s 电缆 SmartMesh Wirelesshart启动工具包软件 软件实用工具 描述 下载链接

smartmesh SDK(可选)

用于与设备的应用程序编程接口(API)交互的软件开发工具包 GitHub存储库

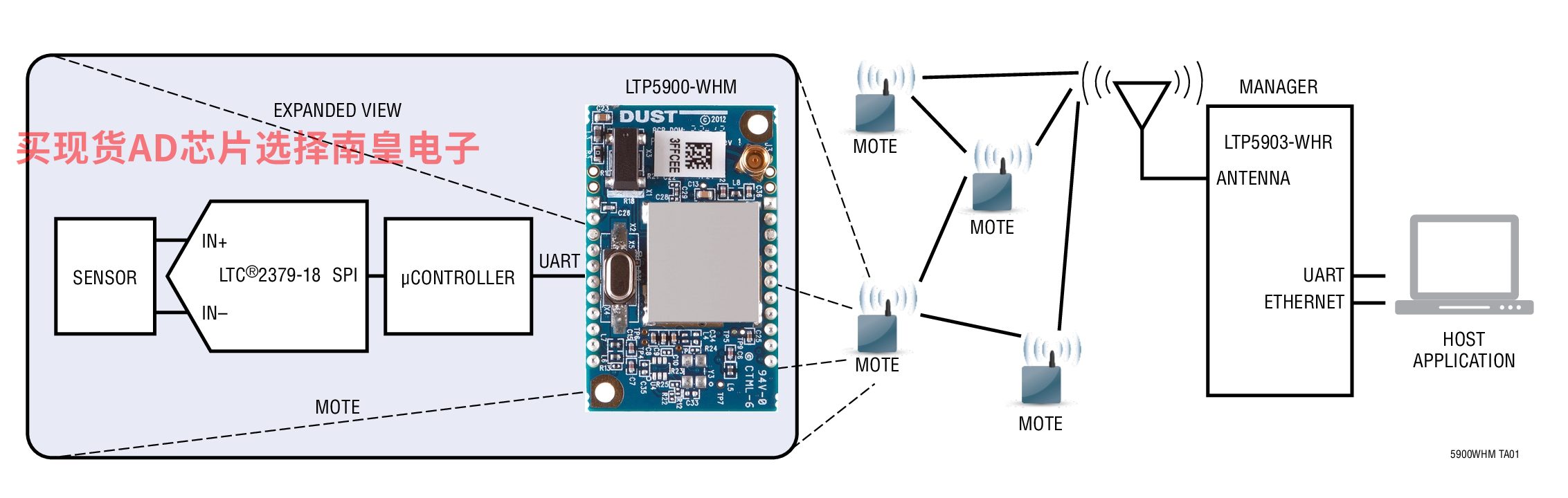

LTP5900-WHM的电路图解:
