- 制造厂商：AD
- 产品类别：标准高速模数转换器
- 技术类目：信号链μModule接收器
- 功能描述：具集成型驱动器的四通道、14 位、125Msps ADC
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

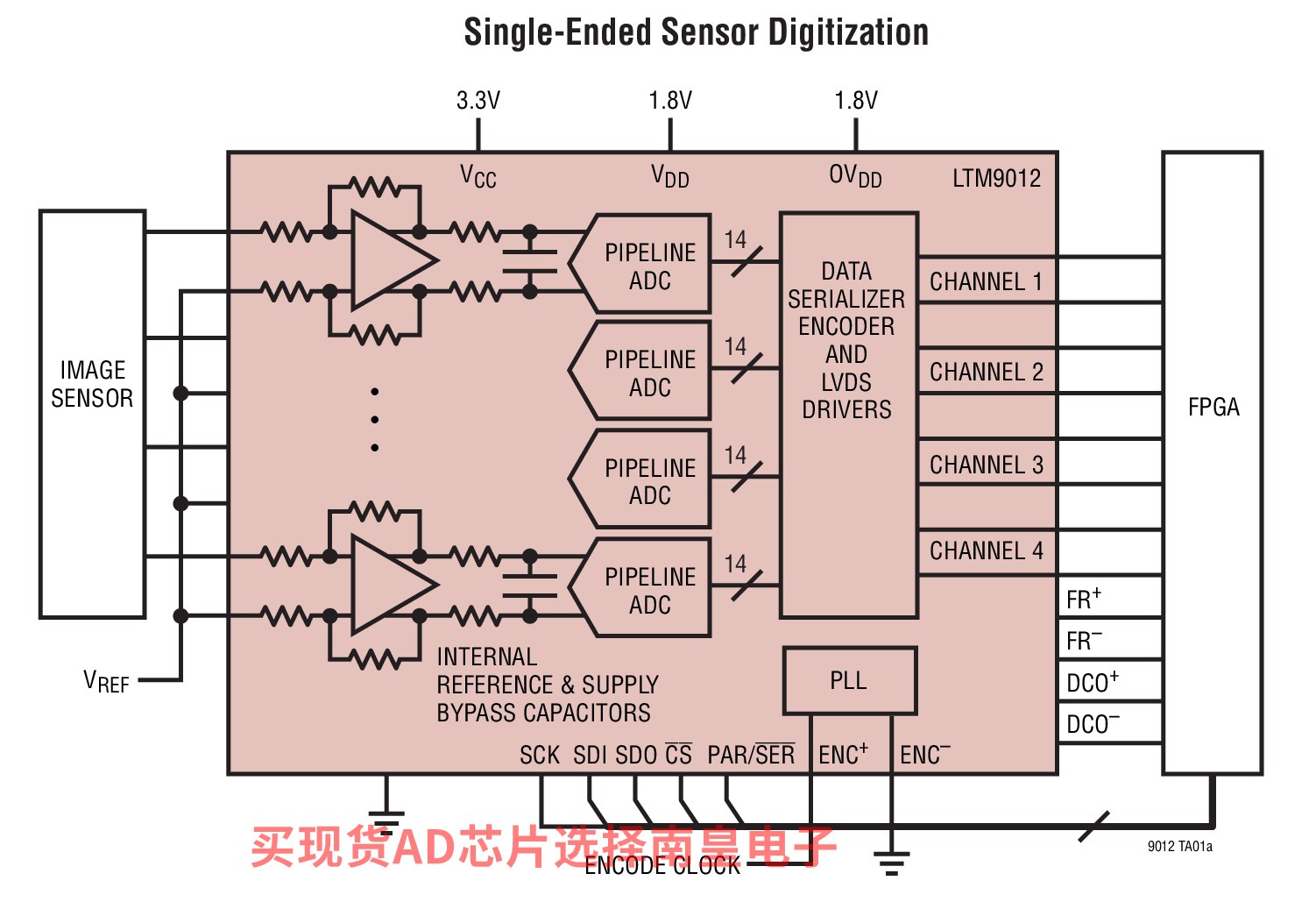

LTM9012 是一款 4 通道、同时采样 14 位 μModule 模数转换器 (ADC)，具有集成型固定增益差分 ADC 驱动器。低噪声放大器适合单端驱动和脉冲串信号 (例如：成像应用)。每个通道在驱动器输出与 ADC 输入之间包括一个低通滤波器。
DC 规格包括在整个温度范围内的 ±1.2LSB INL (典型值)、±0.3LSB DNL (典型值) 和无漏失码。转换噪声很低，仅为 1.2LSBRMS。
数字输出为串行 LVDS，每个通道一次输出两个位 (“双线道” 模式)。在较低采样速率条件下提供了每个通道一次输出一个位的选项 (“单线道” 模式)。LVDS 驱动器具有任选的内部终端和可调的输出电平，以确保干净的信号完整性。
可以利用一个正弦波、PECL、LVDS、TTL 或 CMOS 输入对 ENC+ 和 ENC– 输入进行差分或单端驱动。一个内部时钟占空比稳定器在全速和多种时钟占空比条件下实现了高性能。
应用
- 通信
- 医学成像
- 多通道数据采集
- 非破坏性测试
- 具集成型固定增益差分驱动器的 4 通道同时采样 ADC
- 68.3dB SNR
- 78dB SFDR
- 低功率：1.27W (总值)，318mW (每通道)
- 1.8V ADC 内核及 3.3V 模拟输入电源
- 串行 LVDS 输出：每通道 1 位或 2 位
- 停机和打盹模式

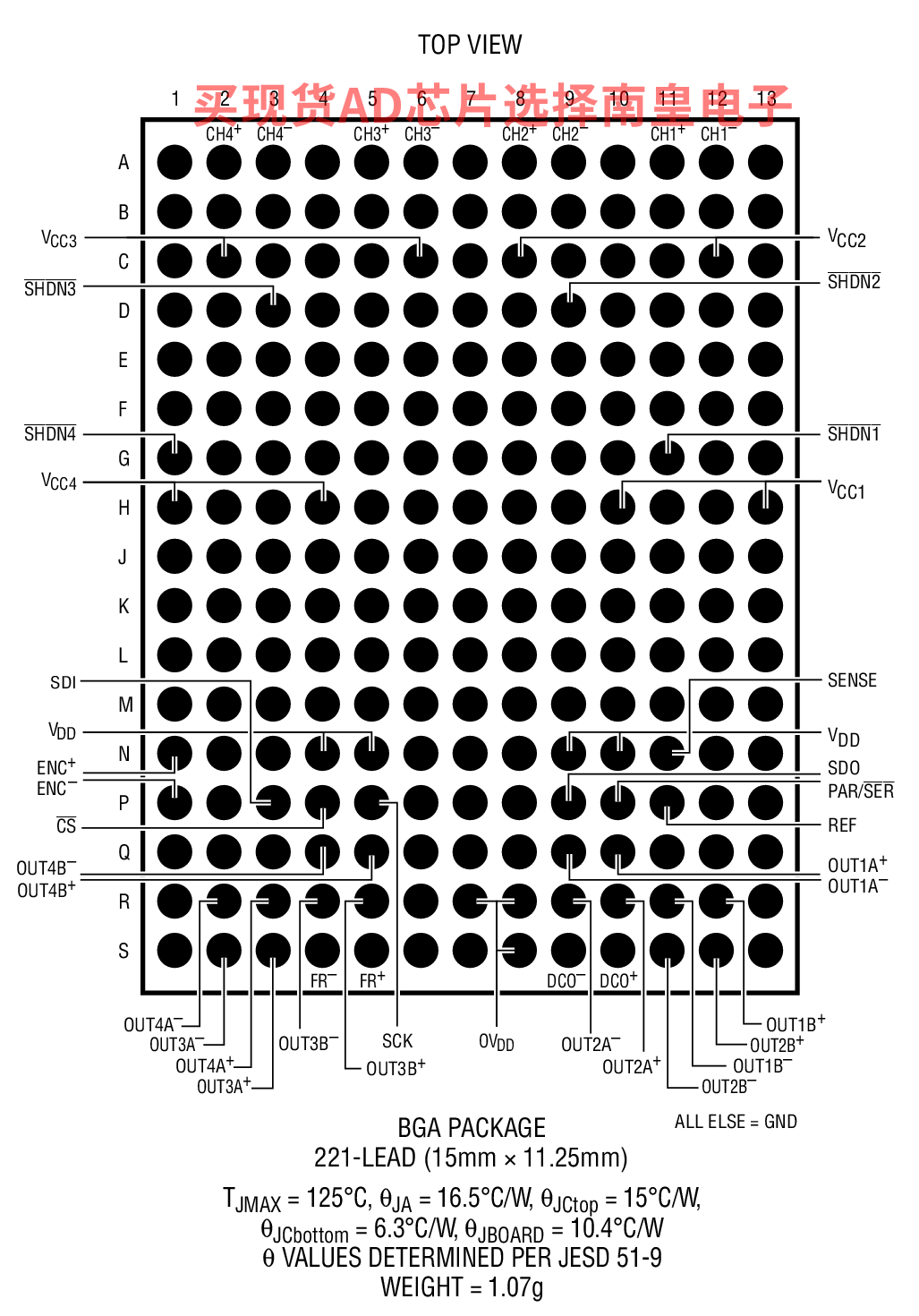

- 11.25mm x 15mm BGA 封装
LTM9012CY-AB#PBF，封装：221-Lead BGA (15mm x 11.25mm x 2.82mm)，包装形式及数量：托盘，119，工作温度：0 to 70C，AD官网报价：217.12（100-499个）；178.8（1000+个）
LTM9012IY-AB#PBF，封装：221-Lead BGA (15mm x 11.25mm x 2.82mm)，包装形式及数量：托盘，119，工作温度：-40 to 85C，AD官网报价：247.72（100-499个）；204（1000+个）

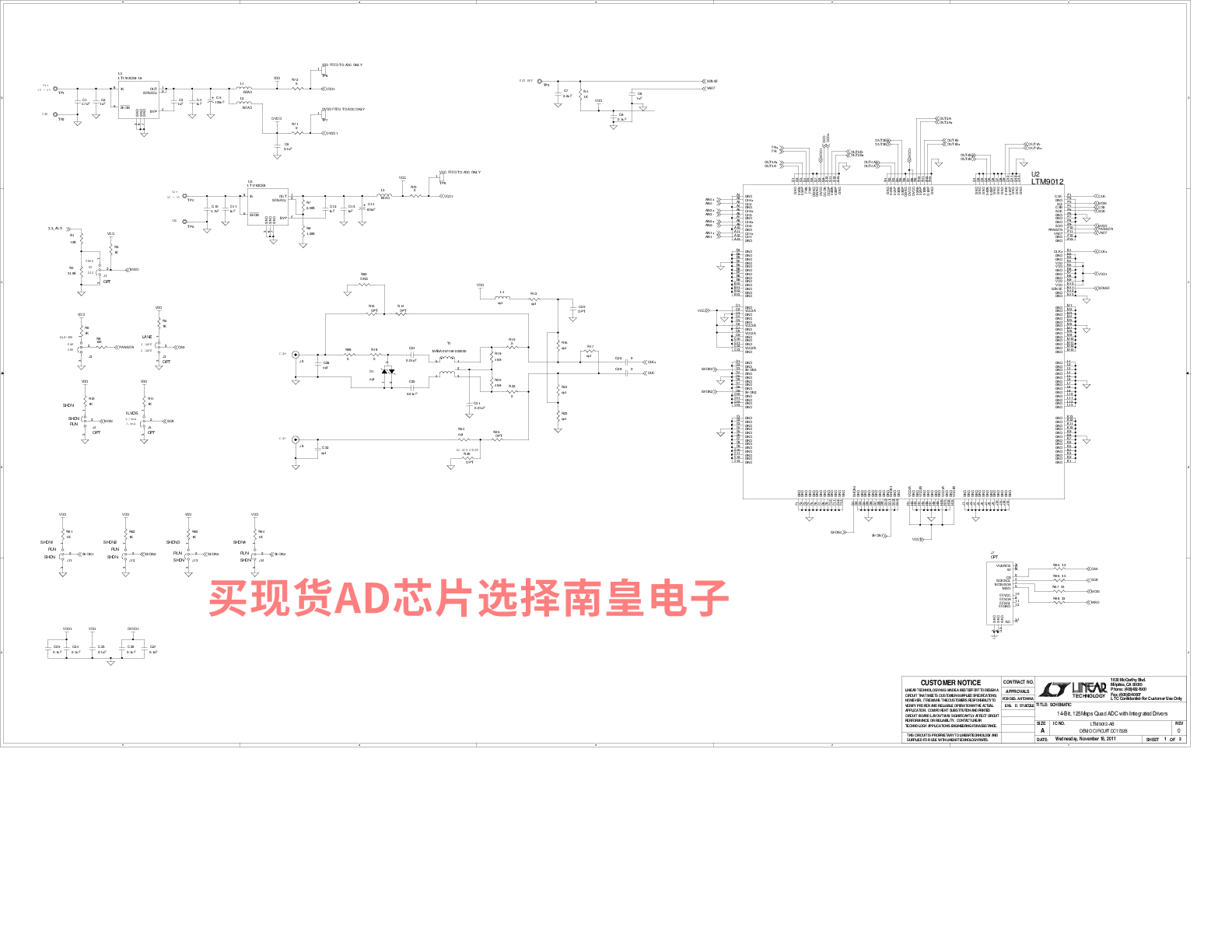

DC1732B-AB：LTM9012 | 14-Bit, 125Msps Quad µModule ADC + Driver, Requires DC1371 and DC1075
DC1732B-AB: Demo Board for the LTM9012 Quad 14-Bit, 125Msps ADC with Integrated Drivers.
