LTM9011-14的基本参数

制造厂商：AD
产品类别：标准高速模数转换器
技术类目：信号链μModule接收器
功能描述：14 位、125Msps 低功率 8 通道 ADC
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTM9011-14的产品详情：

LTM9011-14 / LTM9010-14 / LTM9009-14 是 8 通道、同步采样 14 位 A/D 转换器，专为对高频、宽动态范围信号进行数字化处理而设计。其 AC 性能包括 73.1dB SNR 和 88dB 无寄生动态范围 (SFDR)。每个通道的低功耗减少了高通道数应用中的热量。集成型旁路电容和直通式引出脚配置降低了总体板极空间要求。

DC 规格包括整个温度范围内的 ±1LSB INL (典型值)、±0.3LSB DNL (典型值) 和无漏失码。转换噪声很低，仅为 1.2LSBRMS。

数字输出为串行 LVDS，旨在较大限度地减少数据线的数目。每个通道一次输出两个位 (“双线道” 模式)。在较低采样速率条件下提供了每个通道一次输出一个位的选项 (“单线道” 模式)。

可以利用一个正弦波、PECL、LVDS、TTL 或 CMOS 输入对 ENC+ 和 ENC– 输入进行差分或单端驱动。一个内部时钟占空比稳定器在全速和多种时钟占空比条件下实现了高性能。

应用

通信
蜂窝基站
软件定义无线电
便携式医学成像
多通道数据采集
非破坏性测试

LTM9011-14的优势和特点：

8 通道同步采样 ADC
73.1dB SNR
88dB SFDR
低功率：140mW / 113mW / 94mW (每通道)
单 1.8V 电源
串行 LVDS 输出：每通道 1 位或 2 位
可选的输入范围：1VP-P 至 2VP-P
800MHz 满功率带宽采样及保持 (S/H)
停机和打盹模式
用于配置的串行 SPI 端口
内部旁路电容，无外部组件

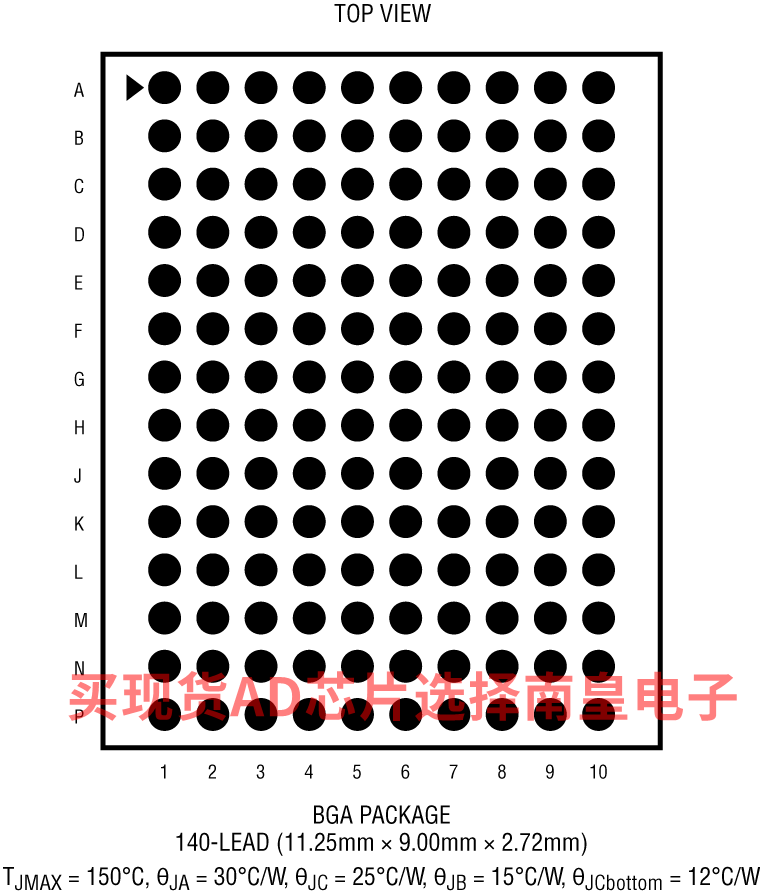

140 引脚 (11.25mm x 9mm) BGA 封装

LTM9011-14具体的完整产品型号参数及价格（美元）：

LTM9011CY-14#PBF，封装：140-Lead BGA (11.25mm x 9mm x 2.72mm)，包装形式及数量：托盘，210，工作温度：0 to 70C，AD官网报价：255.73（100-499个）；210.6（1000+个）

LTM9011IY-14#PBF，封装：140-Lead BGA (11.25mm x 9mm x 2.72mm)，包装形式及数量：托盘，210，工作温度：-40 to 85C，AD官网报价：306.88（100-499个）；252.72（1000+个）

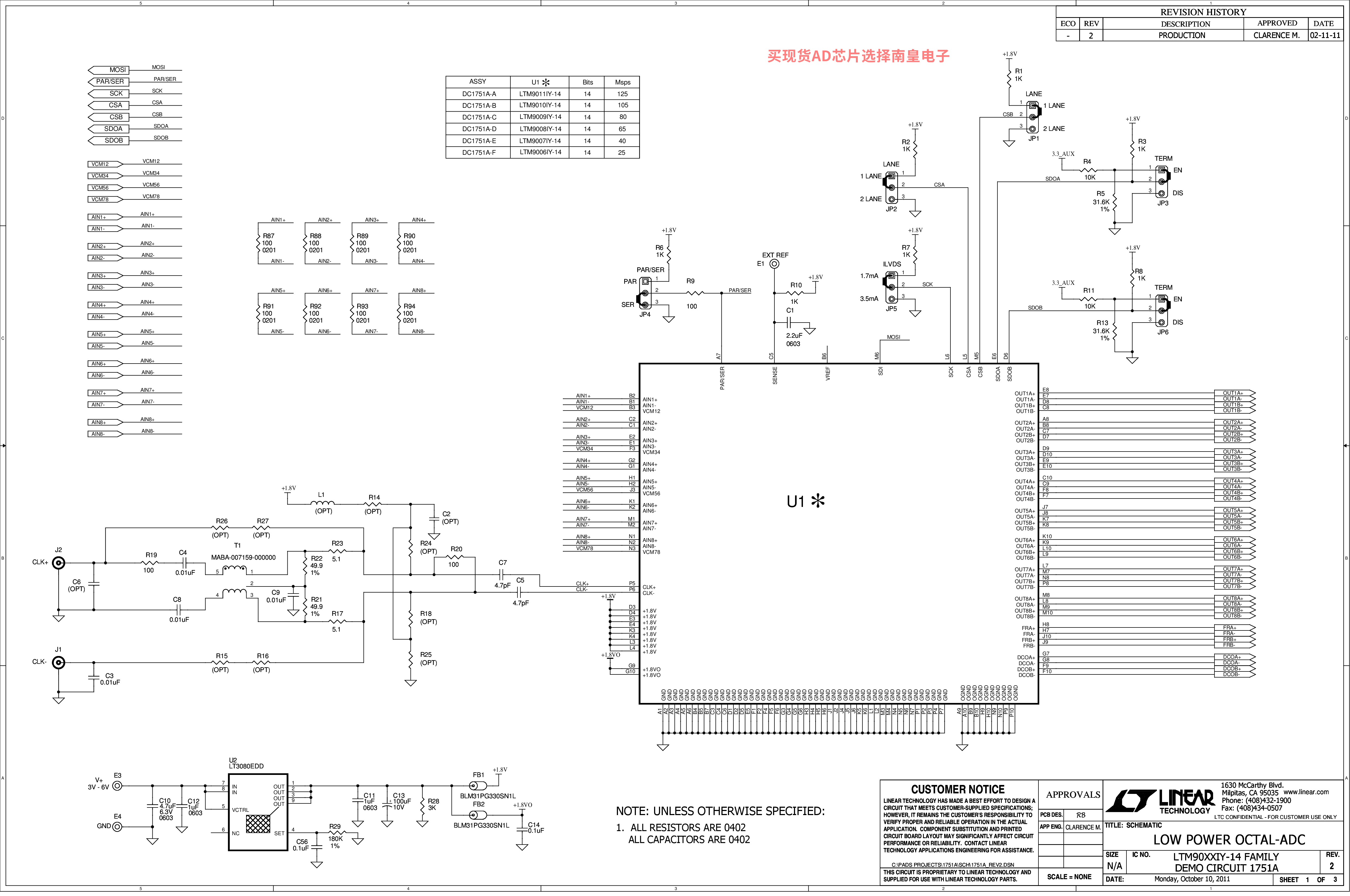

LTM9011-14的评估套件：

DC1751A-A：LTM9011-14 Demoboard | 14-Bit, 125Msps, 1.8V Octal Serial ADC, DC < AIN < 70MHz, Requires DC1371 and DC1075

DC1751A-A: Demo Board for the LTM9011-14 14-Bit, 125Msps Low Power Octal ADCs.

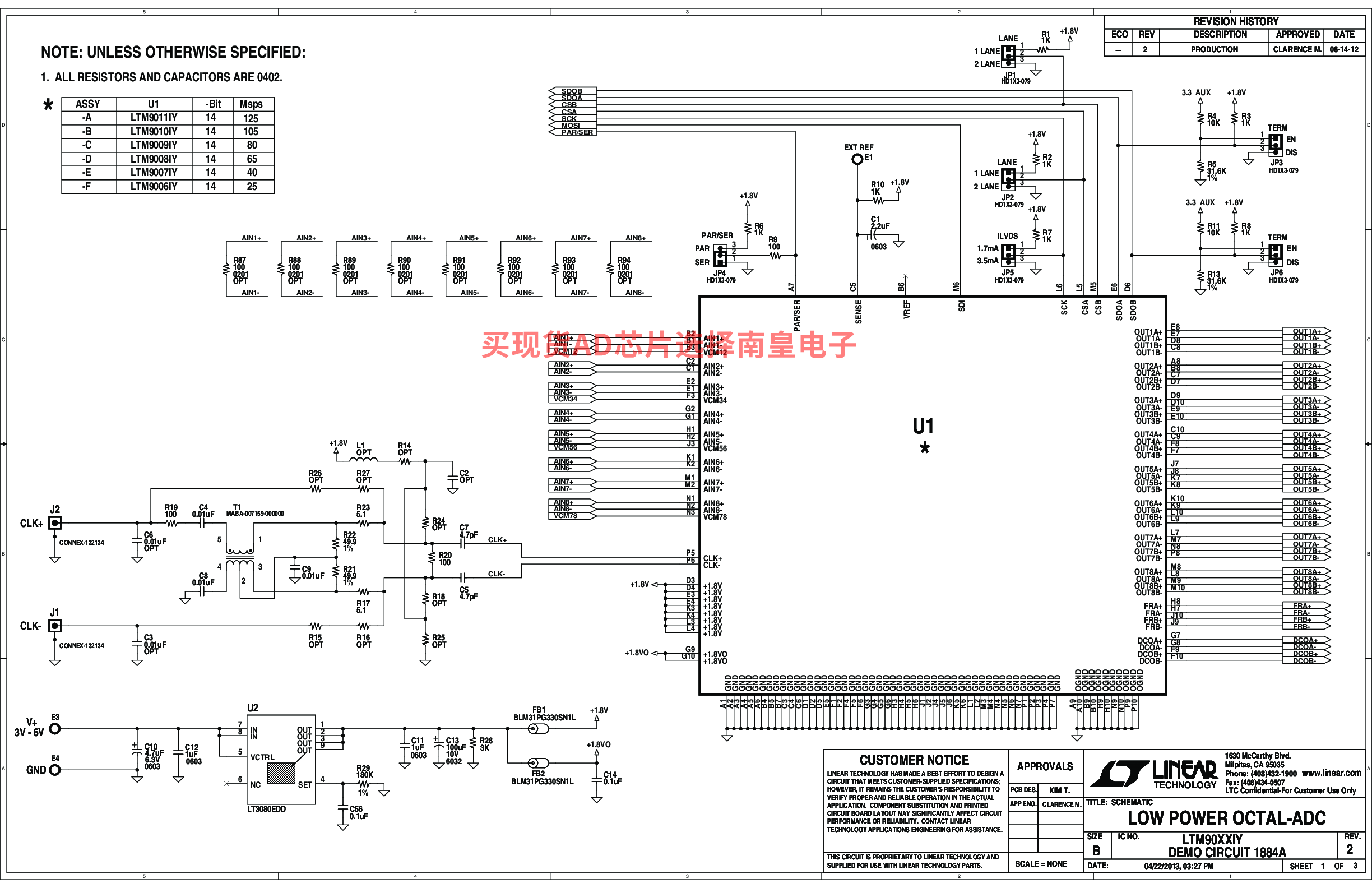

DC1884A-A：LTM9011-14 | 14-Bit, 125Msps, 1.8V Octal Serial ADC, 1MHz < Ain < 70MHz, Requires DC1371 and DC1075

DC1884A-A: Demo Board for LTM9011-14 14-Bit, 125Msps Low Power Octal ADCs.

LTM9011-14的电路图解：

LTM9011-14的评估套件：
