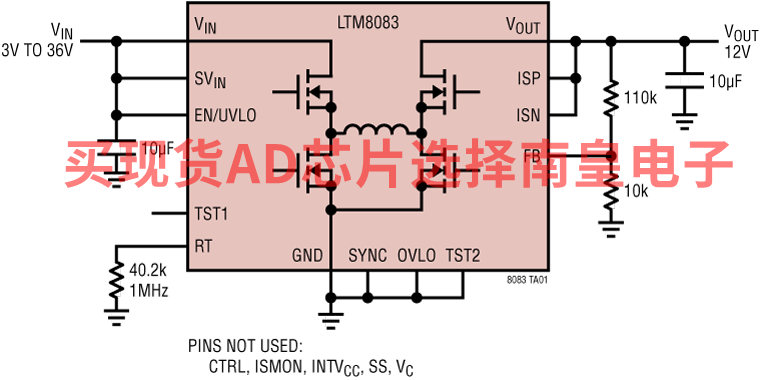

LTM8083是一款36VIN、μModule降压-升压型稳压器。封装中包含开关控制器、电源开关、电感和其他相关元件。只需用于设置输出电压和工作频率的电阻以及输入和输出电容即可完成设计。LTM8083在3V至36V的输入电压范围内工作，输出电压可在1V至36V的范围内进行调节，支持在操作区域之间的无缝低噪声转换，并通过外部检测电阻器来控制输入和输出平均电流。

超薄的器件封装可以有效利用 PCB 板背面空间，提升 PCB 板功率密度。LTM8083采用散热增强型、紧凑的注塑球栅阵列(BGA)封装，适合通过标准表贴设备进行自动化组装。LTM8083 符合 RoHS 标准。

应用

• 电池供电设备
• 测试与测量设备
• 工业控制
• 太阳能供电稳压器
• 太阳能供电电池充电

• 完整的升降压开关模式电源
• 宽输入电压范围：3V 至 36V
• 宽输出电压范围：1V 至 36V
• 6VIN 时，输出为 12V / 0.8A
• 12VIN 时，输出为 12V / 1.5A
• 36VIN 时，输出为 12V / 1.5A
• 集成式三端电容器和扩频，具有出色的 EMI 性能

• 符合 CISPR25 5 类限制（请参考数据手册中的图 25）
• 300kHz 至 2MHz 固定开关频率以及外部频率同步
• 可调输出限流值
• 输出电流监控
• 符合 RoHS 的封装

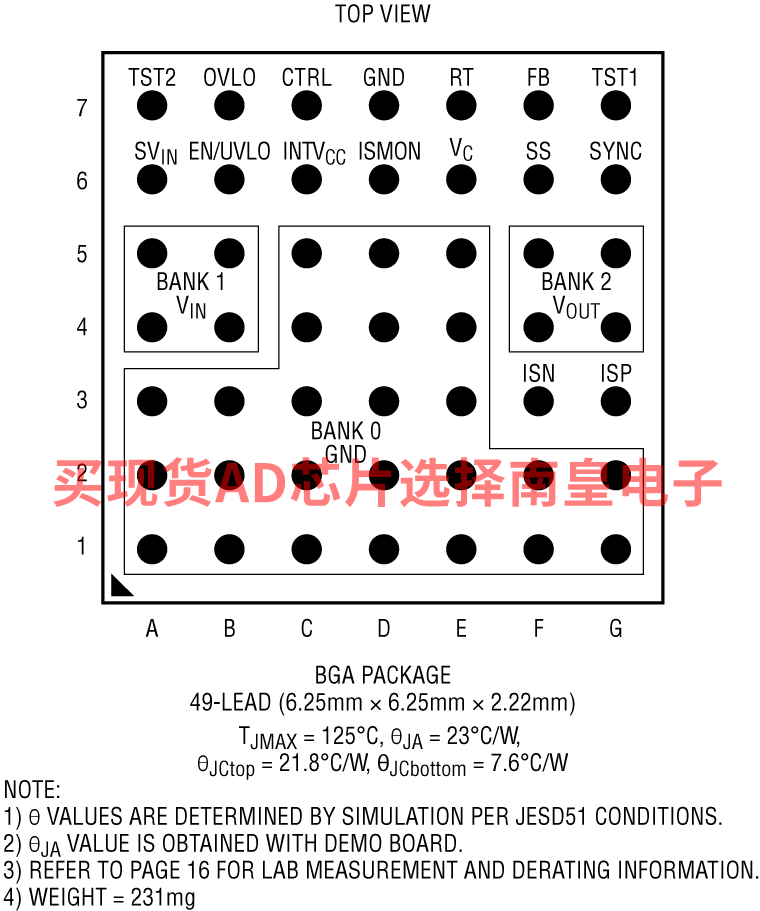

• 6.25mm × 6.25mm × 2.22mm BGA 封装

LTM8083EY#PBF，封装：49-Lead BGA (6.25mm x 6.25mm x 2.22mm)，包装形式及数量：托盘，260，工作温度：-40 to 125C，AD官网报价：11.3（100-499个）；9.3（1000+个）

LTM8083IY#PBF，封装：49-Lead BGA (6.25mm x 6.25mm x 2.22mm)，包装形式及数量：托盘，260，工作温度：-40 to 125C，AD官网报价：12.42（100-499个）；10.23（1000+个）

DC2859A：LTM8083演示板 | 3VIN至36VIN、12VOUT(1.5A)、降压-升压μModule稳压器

演示电路2859A是一款升压/降压型DC/DC转换器，具有3V至36V输入电压范围和12V输出，能够提供1.5A*（12至36VIN）、0.8A (6VIN)和0.25A (3VIN)电流，内置LTM8083。

LTM8083数据手册提供了该器件的完整描述，包括操作原理和应用信息。在使用或修改DC2859A之前，必须仔细阅读此演示手册与该数据手册。

关键特性

用于外部同步的 SYNC 输入 用于调整限流值阈值的 CTRL 输入
