LTM8071 是一款 60VIN、5A（连续电流）降压型超低噪声开关稳压器 µModule（电源模块）稳压器。超低噪声开关稳压器架构可将 EMI 辐射降至低点，同时在高达 2.2MHz 的频率下提供高效率封装中包含开关控制器、电源开关、电感和所有支持元件。输入电压范围为 3.6V 至 60V，LTM8071 支持 0.97V 至 15V 的输出电压范围和 200 kHz 至 2.2MHz 的开关频率范围，各范围分别通过单个电阻进行设置。完成设计只需要输入和输出滤波电容器。

LTM8071 采用紧凑注塑球栅阵列(BGA)封装，适用于通过标准表贴设备的自动化组装。LTM8071 提供 SnPb (BGA)或符合 RoHS 标准的端子表面。

• 测试与测量设备
• 航空
• 分布式电源调整
• 工业电源
• 壁式变压器调整

• 完整的降压开关模式电源
• 低噪声 Silent Switcher 架构
• CISPR22 B 类兼容
• 宽输入电压范围：3.6V 至 60V
• 宽输出电压范围：0.97V 至 15V
• 连续输出电流：5A（24IN、3.3VOUT、TA = 85°C时）

• 峰值电流：7.25A（12VIN、3.3VOUT 时）
• 可并联，以提高输出电流
• 可选开关频率：200kHz 至 2.2MHz
• 可编程软启动

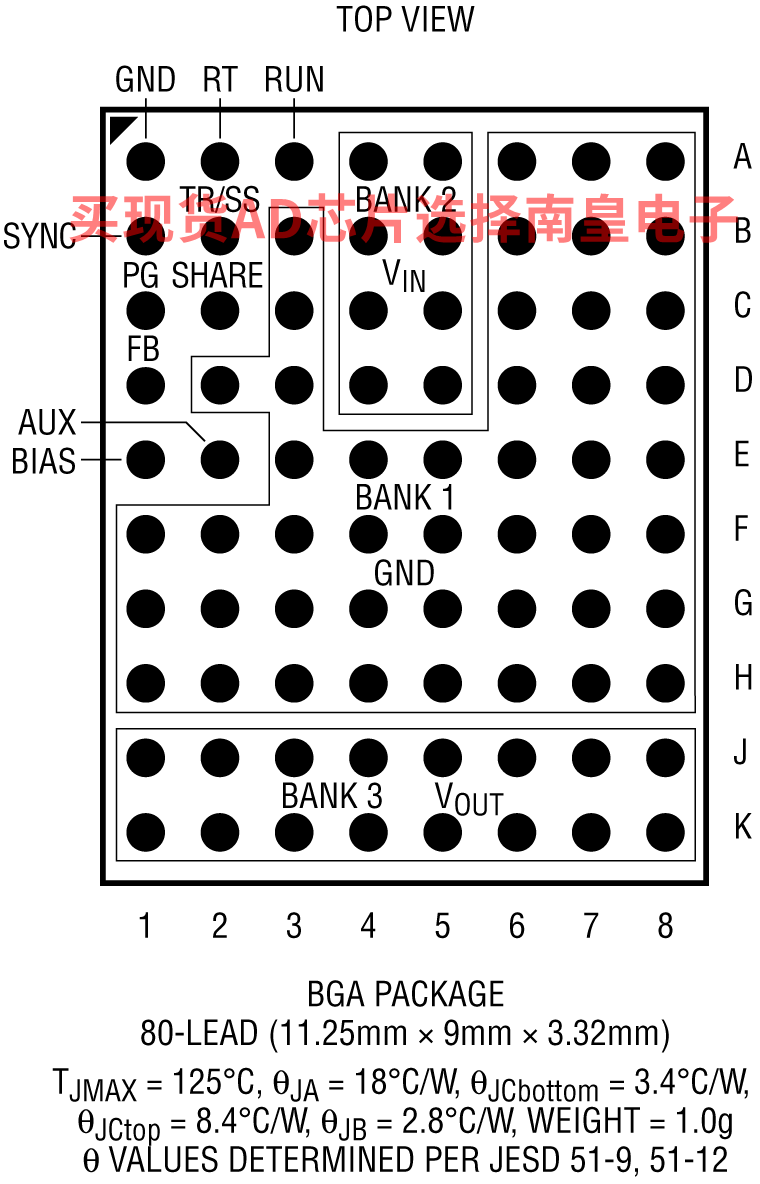

• 符合 RoHS 标准的 9mm × 11.25mm × 3.32mm BGA 封装

LTM8071EY#PBF，封装：80-Lead BGA (11.25mm x 9mm x 3.32mm)，包装形式及数量：托盘，168，工作温度：-40 to 125C，AD官网报价：19.42（100-499个）；15.98（1000+个）

LTM8071IY，封装：80-Lead BGA (11.25mm x 9mm x 3.32mm)，包装形式及数量：托盘，168，工作温度：-40 to 125C，AD官网报价：29.92（100-499个）；24.62（1000+个）

LTM8071IY#PBF，封装：80-Lead BGA (11.25mm x 9mm x 3.32mm)，包装形式及数量：托盘，168，工作温度：-40 to 125C，AD官网报价：21.36（100-499个）；17.58（1000+个）

DC2387A：LTM8071 60VIN、5A 降压型 µModule 稳压器演示板

演示电路 2387A 采用了 LTM8071 µModule 稳压器，后者是一款高性能、高效率 Silent Switcher 降压型稳压器。LTM8071 是完整的 DC/DC 负载点稳压器，采用耐热性能增强型 11.25mm × 9mm × 3.32mm BGA 封装。该演示板具有 7V 至 60V的输入电压范围，并能提供高达 5A 的输出电流。DC2387A的输出电压设定为 5V。Silent Switcher 设计较大限度降低了 EMI，同时可实现高效率。通过将输入电压施加到 VEMI 转盘，就可以进行输入 EMI 滤波。可以使用 SYNC 跳线 (JP1)启用扩展频谱模式，以进一步降低 EMI 辐射。通过 SYNC/MODE 引脚可实现外部时钟同步。为了在低负载电流下获得高效率，可使用 SYNC 跳线 (JP1) 选择突发或脉冲跳跃模式。必须将本演示手册与 LTM8071 数据手册配合阅读，以便处理或修改 DC2387A。
