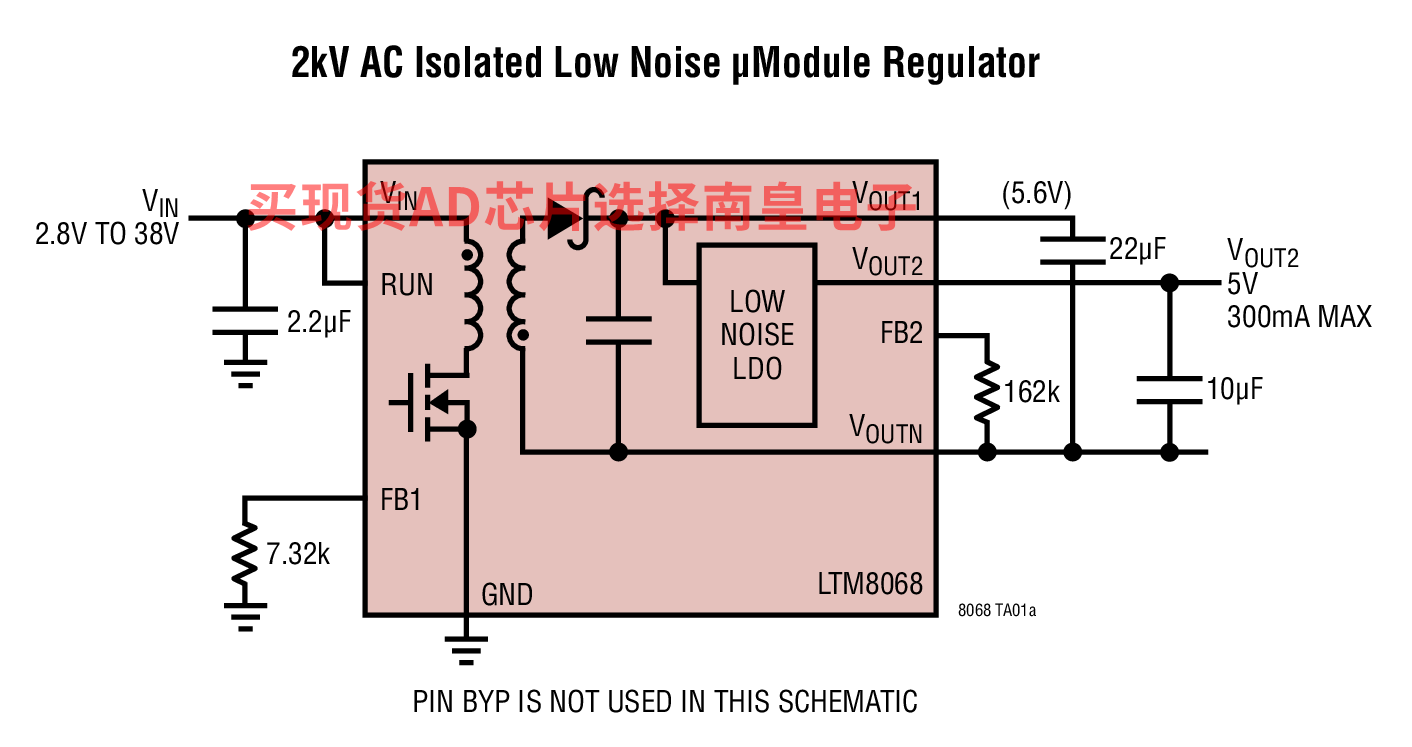

LTM8068 是一款具 LDO 后置稳压器的 2kVAC 隔离型反激式 μModule (电源模块) DC/DC 转换器。封装中内置了开关控制器、电源开关、变压器、LDO 以及所有的支持组件。LTM8068 可在 2.8V 至 40V 的输入电压范围内运作，支持 2.5V 至 18V 的输出电压范围 (由单个电阻器来设定)。另外，还集成了一个线性后置稳压器，其输出电压可调范围为 1.2V 至 18V (由单个电阻器来设定)。仅需采用输出和输入电容器便可实现完整的设计。

LTM8068 采用耐热性能增强型、紧凑 (9mm x 11.25mm x 4.92mm) 模压树脂球栅阵列 (BGA) 封装，适合采用标准的表面贴装设备来进行自动化装配。LTM8068 采用 SnPb 或符合 RoHS 标准的端子涂层。

• 工业传感器
• 工业开关
• 缓和接地环路

• 2kVAC 隔离式 μModule 转换器
• UL60950 识别文件 E464570
• 宽输入电压范围：3V 至 40V
• VOUT1 输出：

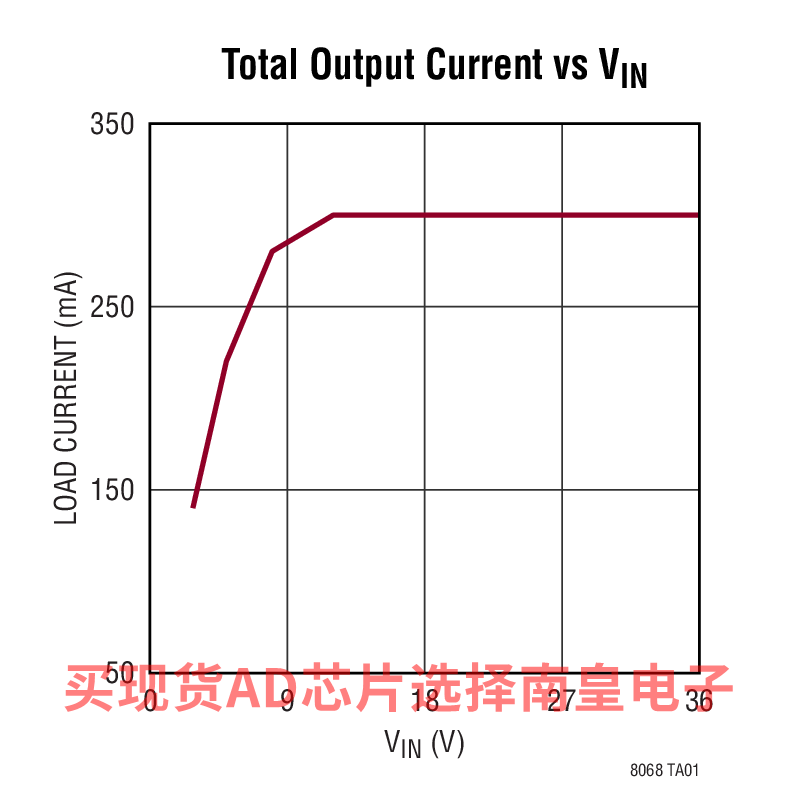

  • 高达 450mA (VIN = 24V，VOUT1 = 5V)
  • 2.5V 至 18V 输出范围

• VOUT2 低噪声线性后置稳压器：
  • 高达 300mA
  • 1.2V 至18V 输出范围
• 电流模式控制
• 可编程软起动
• 可由用户配置的欠压闭锁

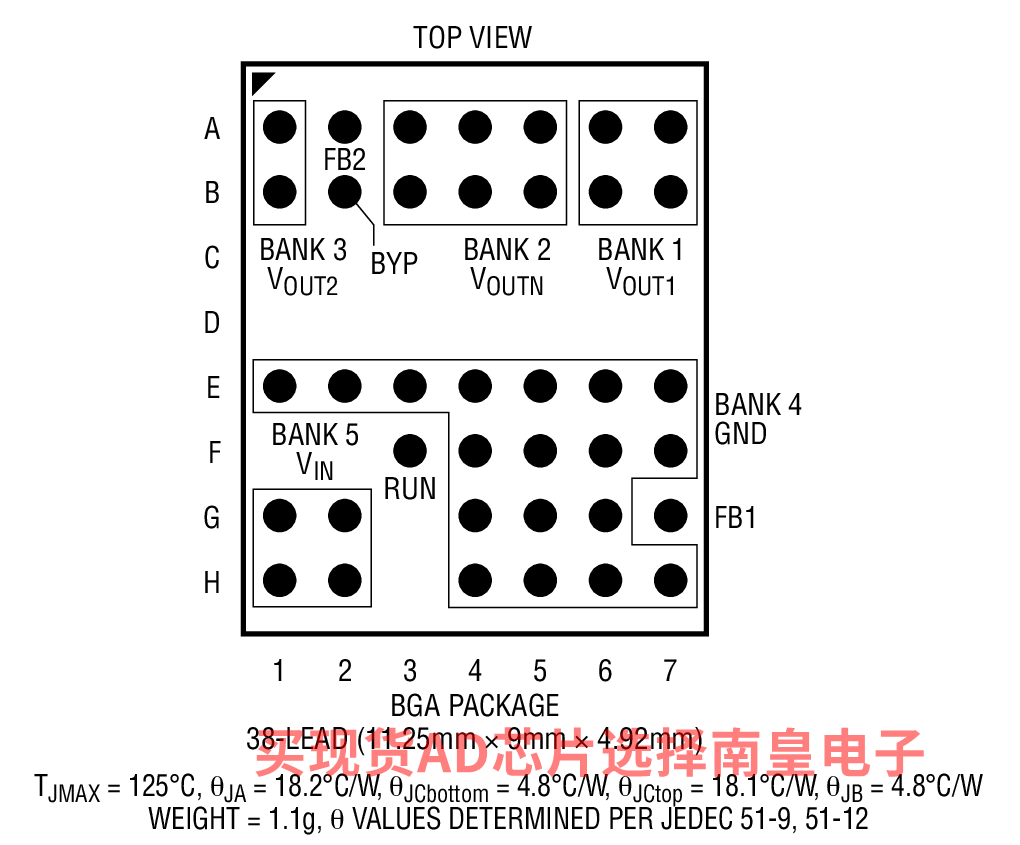

• 扁平 (9mm x 11.25mm x 4.92mm) BGA 封装



LTM8068EY#PBF，封装：38-Lead BGA (11.25mm x 9mm x 4.92mm)，包装形式及数量：托盘，168，工作温度：-40 to 125C，AD官网报价：15.29（100-499个）；12.6（1000+个）

LTM8068IY，封装：38-Lead BGA (11.25mm x 9mm x 4.92mm)，包装形式及数量：托盘，168，工作温度：-40 to 125C，AD官网报价：20.89（100-499个）；17.2（1000+个）

LTM8068IY#PBF，封装：38-Lead BGA (11.25mm x 9mm x 4.92mm)，包装形式及数量：托盘，168，工作温度：-40 to 125C，AD官网报价：16.83（100-499个）；13.86（1000+个）

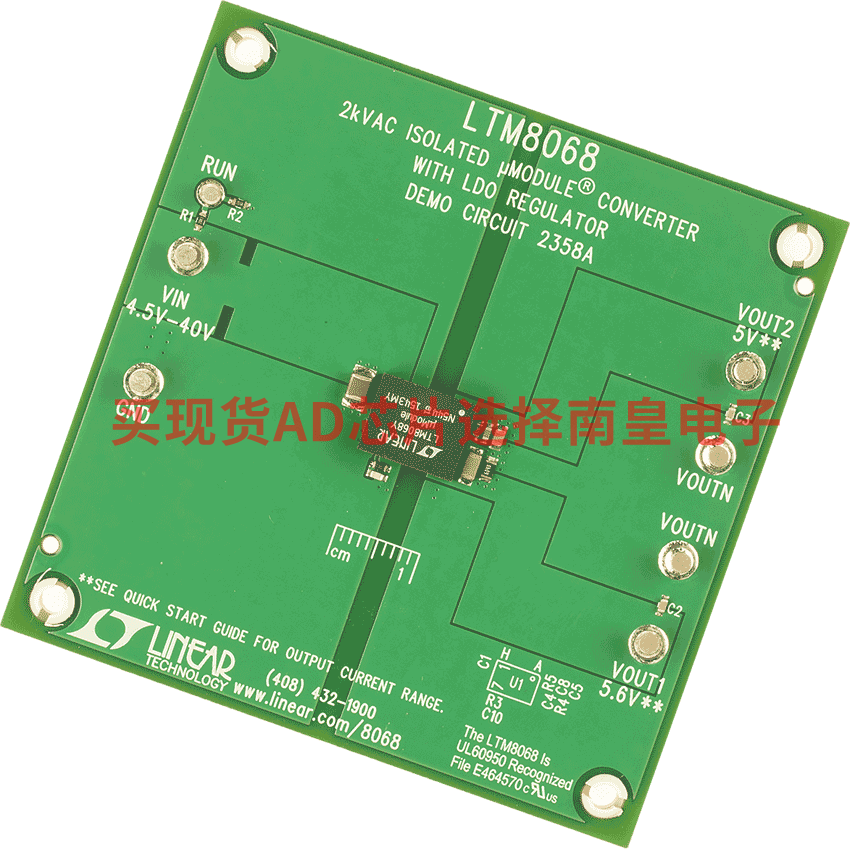

DC2358A：LTM8068 Demo Board | 2kV AC Isolated μModule Flyback with LDO, 4.5V ≤ VIN ≤ 40V, VOUT1 = 5.6V @ up to 460mA, VOUT2 = 5V Post-Regulator LDO

The Demo Circuit 2358A is a 2kV AC isolated flyback μModule DC/DC converter with LDO post regulator featuring the LTM8068. The demo circuit is designed for a 5.6V flyback output and a 5V post regulator output from a 4.5V to 40V input. The current capability of the 5.6V flyback output (VOUT1) varies with input voltage from about 200mA at 4.5VIN to about 460mA at 40VIN. The current capability of the 5V LDO output (VOUT2) is limited by either the VOUT1loading or the 300mA current limit on the LDO post regulator itself. Figure 1 in the demo manual shows the maximum output current on VOUT1 when VOUT2 is not loaded, and VOUT2 when VOUT1 is unloaded.
