LTM8067 是一款 2kVAC 隔离型反激式 μModule (电源模块) DC/DC 转换器。LTM8067 的封装中内置了开关控制器、电源开关、变压器以及所有的支持组件。LTM8067 可以在 2.8V 至 40V 的输入电压范围内运作，支持 2.5V 至 24V 的输出电压范围 (由单个电阻器来设定)。仅需采用输出和输入电容器便可构成完整的设计。

LTM8067 采用耐热性能增强型、紧凑 (9mm x 11.25mm x 4.92mm) 模压树脂球栅阵列 (BGA) 封装，适合使用标准的表面贴装设备来进行自动化装配。LTM8067 采用 SnPb 或符合 RoHS 标准的端子涂层。

• 隔离式 IGBT 栅极驱动器
• 工业传感器
• 工业开关
• 测试和测量设备

• 2kVAC 隔离式μModule 转换器
• UL60950 识别文件 464570
• 宽输入电压范围：3V 至 40V
• 高达 450mA 的输出电流 (VIN = 24V，VOUT = 5V)

• 电流模式控制
• 可由用户配置的欠压闭锁
• 扁平 (9mm x 11.25mm x 4.92mm) BGA 封装

LTM8067EY#PBF，封装：38-Lead BGA (11.25mm x 9mm x 4.92mm)，包装形式及数量：托盘，168，工作温度：-40 to 125C，AD官网报价：14.56（100-499个）；11.99（1000+个）

LTM8067IY，封装：38-Lead BGA (11.25mm x 9mm x 4.92mm)，包装形式及数量：托盘，168，工作温度：-40 to 125C，AD官网报价：20.08（100-499个）；16.53（1000+个）

LTM8067IY#PBF，封装：38-Lead BGA (11.25mm x 9mm x 4.92mm)，包装形式及数量：托盘，168，工作温度：-40 to 125C，AD官网报价：16.02（100-499个）；13.19（1000+个）

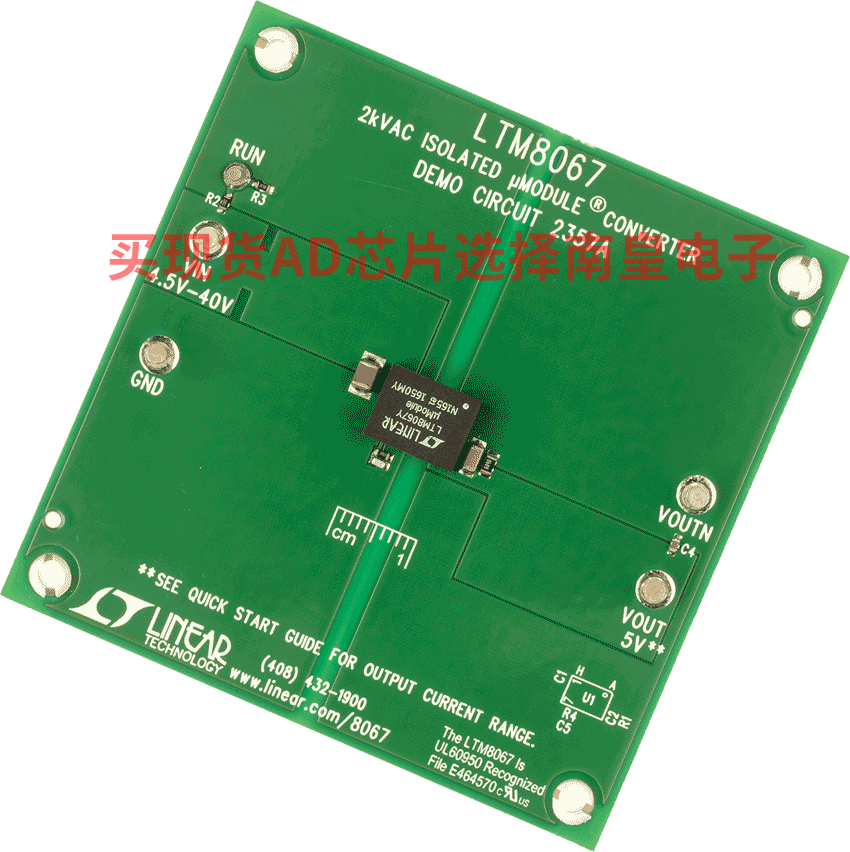

DC2357A：LTM8067 Demo Board | Isolated μModule DC/DC Converter

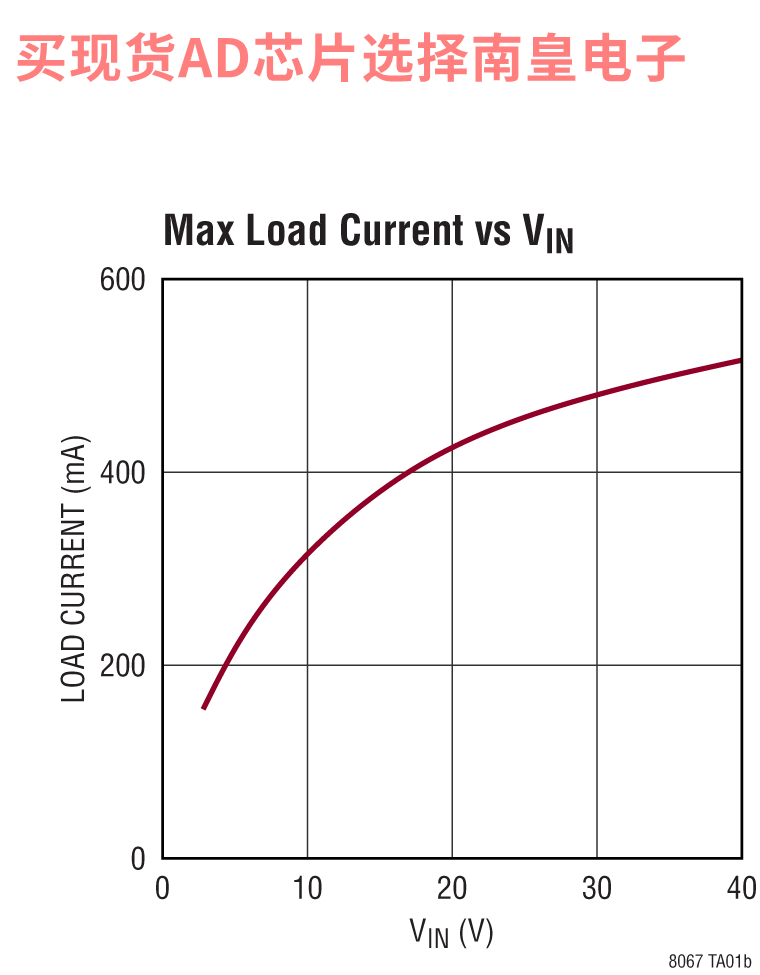

The Demo circuit 2357A is a 2kV AC isolated flyback μModule DC/DC converter featuring the LTM8067. The demo circuit is designed for a 5V flyback output from a 4.5V to 40V input. The typical current capability of the 5V flyback output varies with input voltage from about 200mA at 4.5VIN to about 500mA at 40VIN. Figure 1 shows the maximum output current on VOUT. R1 provides the necessary minimum load current to keep the output voltage in regulation throughout the entire input voltage range. Please see the typical performance characteristic curves in the LTM8067 data sheet to determine the minimum load current for other input/output configurations.

The LTM8067 data sheet gives complete description of the device, operation and application information. The data sheet must be read in conjunction with this quick start guide for demo circuit 2357A.
