- 制造厂商:AD
- 产品类别:μModule 稳压器
- 技术类目:超低噪声稳压器
- 功能描述:40Vin、2.5A Silent Switcher μModule 稳压器
- (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
LTM8065 是一款 40VIN、3.5A (峰值)、2.5A (连续) 降压型 μModule (电源模块) 稳压器。封装中内置了开关控制器、电源开关、电感器和所有的支持组件。LTM8065 可在一个 3.4V 至 40V 的输入电压范围内工作,支持 0.97V 至 18V 的输出电压范围和 200kHz 至 3MHz 的开关频率范围 (各由单个电阻器设定)。仅需采用输入和输出滤波电容器便可构成完整的设计。
由于采用了扁平的封装,因而可以利用 PC 板底部上的未用空间,以实现高密度负载点调节。LTM8065 采用耐热性能增强的紧凑型模压树脂球栅阵列 (BGA) 封装,适合采用标准的表面贴装设备进行自动化装配。LTM8065 符合 RoHS 标准。
Applications
- 汽车电池调节
- 便携式产品的电源
- 分布式电源调节
- 工业电源
- 墙上变压器调节
- 完整的降压型开关模式电源
- 低噪声 Silent Switcher 架构
- 宽输入电压范围:3.4V 至 40V
- 宽输出电压范围:0.97V 至 18V
- 2.5A 连续输出电流,峰值为 3.5A
- 可选的开关频率:200kHz 至 3MHz
- 外部同步
- 可编程软启动
- 符合 RoHS 标准的纤巧、扁平 6.25mm x 6.25mm x 2.32mm BGA 封装
LTM8065EY#PBF,封装:36-Lead BGA (6.25mm x 6.25mm x 2.32mm),包装形式及数量:托盘,260,工作温度:-40 to 125C,AD官网报价:10.35(100-499个);8.53(1000+个)
LTM8065IY#PBF,封装:36-Lead BGA (6.25mm x 6.25mm x 2.32mm),包装形式及数量:托盘,260,工作温度:-40 to 125C,AD官网报价:11.4(100-499个);9.38(1000+个)

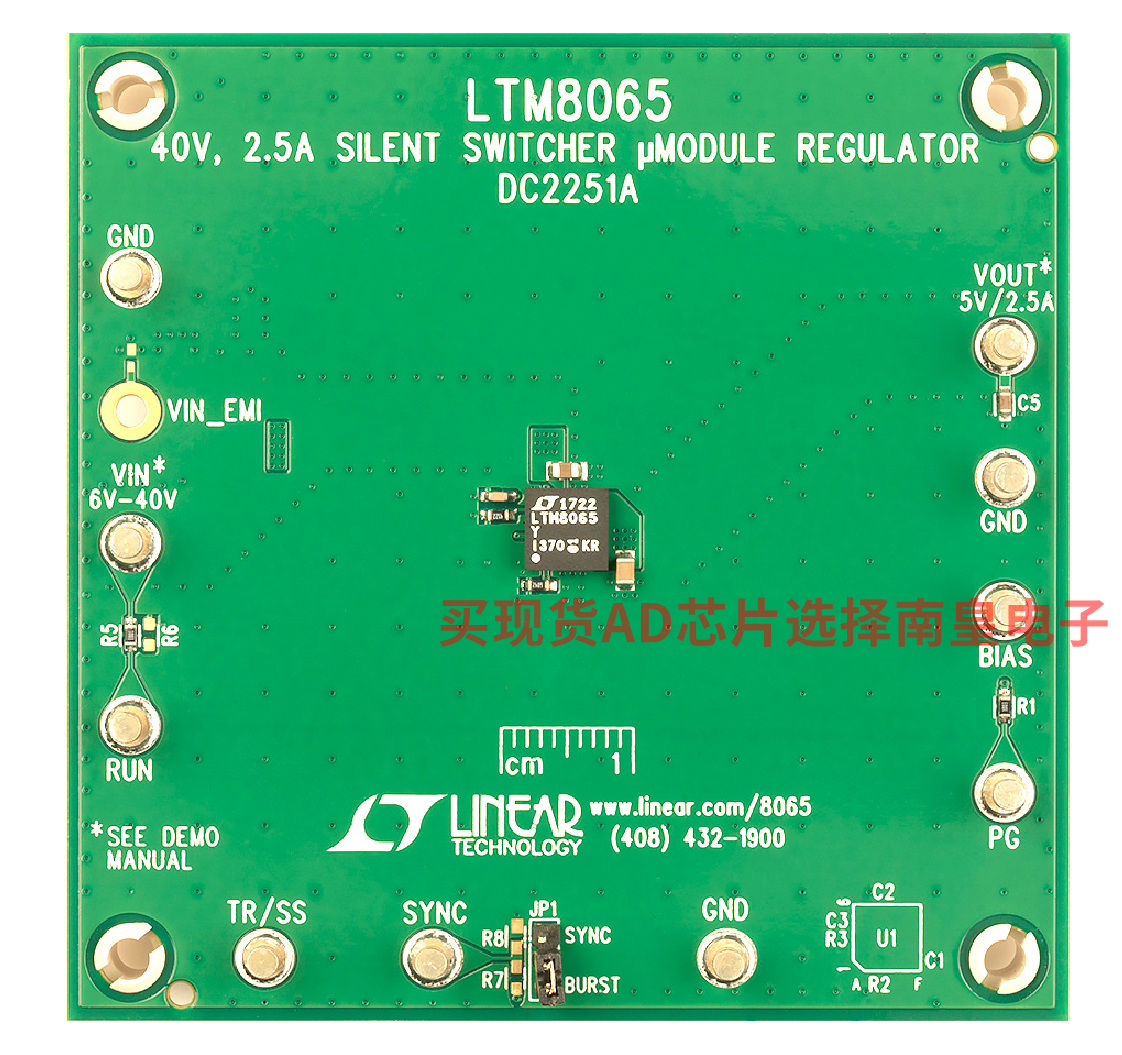

DC2251A:LTM8065 演示板 | 40VIN、2.5A 超低噪声开关稳压器 μModule 稳压器
演示电路 2251A 是一款 40V、3.5A 峰值、2.5A 连续降压型 μModule 稳压器,内置 LTM8065。该演示板设计提供 5V 输出和 6V 至 40V 的输入。宽输入范围支持各种输入源,如汽车电池和工业电源。只需修改相应的电阻和/或电容,即可在 DC2251A 上更改 LTM8065 的用户可调功能,如输出电压、开关频率、软启动和电源良好。
