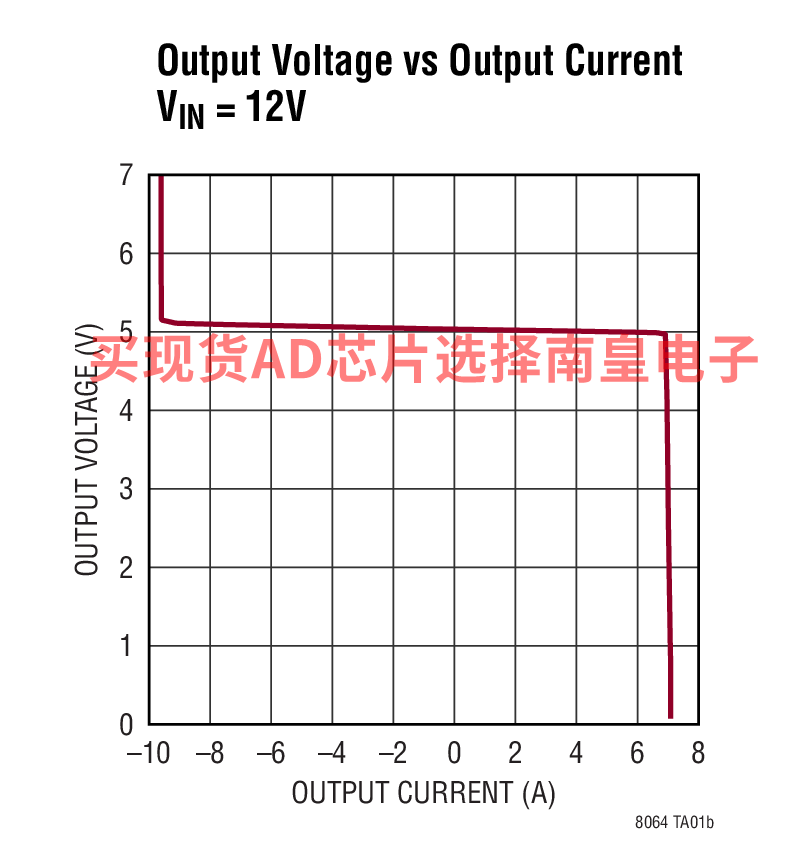

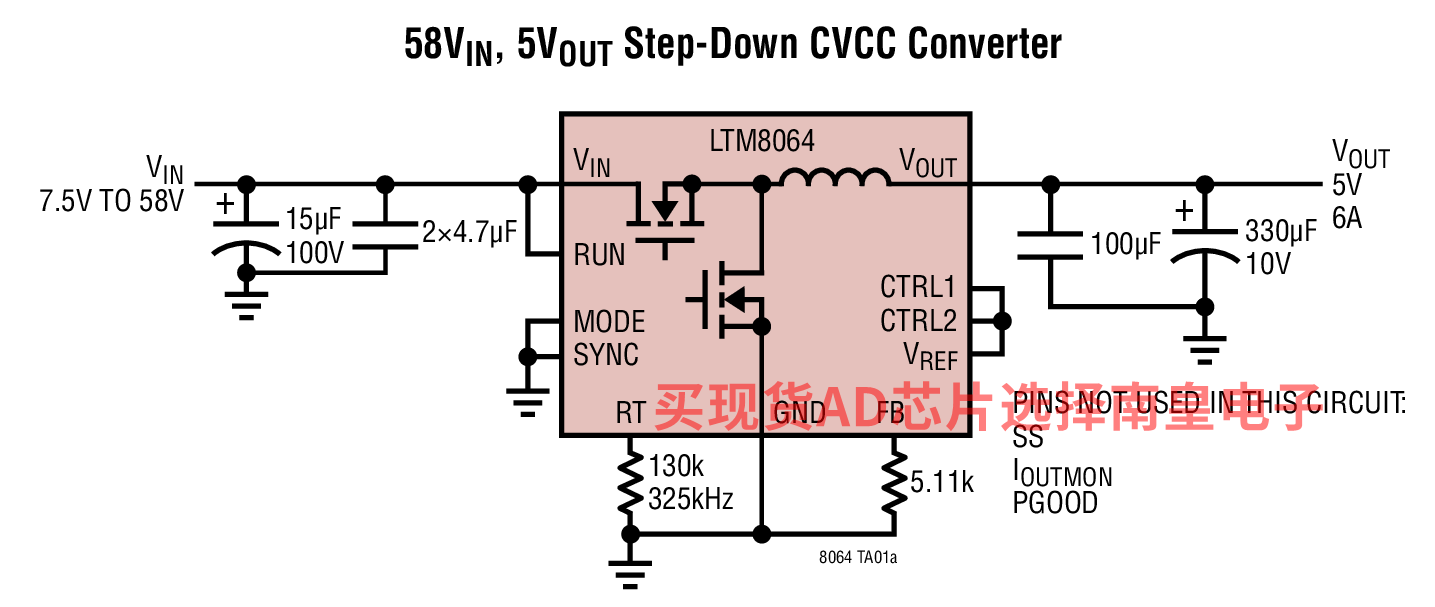

LTM8064 是一款 58VIN、6A、恒定电压、恒定电流 (CVCC)、降压型 μModule (电源模块) 稳压器。封装中内置了开关控制器、电源开关、电感器和支持组件。LTM8064 可在一个 6V 至 58V 的输入电压范围内运作，支持 1.2V 至 36V 的输出电压范围。CVCC 操作使得 LTM8064 能够在输出范围内准确地调节其输出电流，在供应时可高达 7A 以及在吸收时可达 9.1A 。输出电流可以由一个控制电压、单个电阻器或一个热敏电阻来设定。如欲设定开关频率，则简单地在 RT 引脚和地之间布设一个电阻器。一个连接在 FB 引脚和地之间的电阻器将设定输出电压。只需大容量的输入和输出滤波电容器即可构成完整的设计。

LTM8064 采用耐热性能增强的紧凑型 (16mm x 11.9mm x 4.92mm) 模压树脂球栅阵列 (BGA) 封装，适合采用标准的表面贴装设备来进行自动化装配。LTM8064 符合 RoHS 标准。

• 短路保护或准确的输出电流限制
• 大功率 LED 驱动
• 帕尔帖 (Peltier) 驱动器
• 电机驱动
• 电池 / 超级电容器充电及电池电量平衡

• 完整的降压型开关模式电源
• CVCC：恒定电压、恒定电流
• 两象限：供应及吸收输出电流
• 可通过并联以增加输出电流，即使采用不同的电压电源也不例外
• 可调输出电流在供应时可高达 7A 或在吸收时可达 9.1A
• 宽输入电压范围：6V 至 58V
• 1.2V 至 36V 输出电压
• 可选的开关频率：100kHz 至 1MHz
• 符合 (e1) RoHS 标准的封装
• 可编程软起动

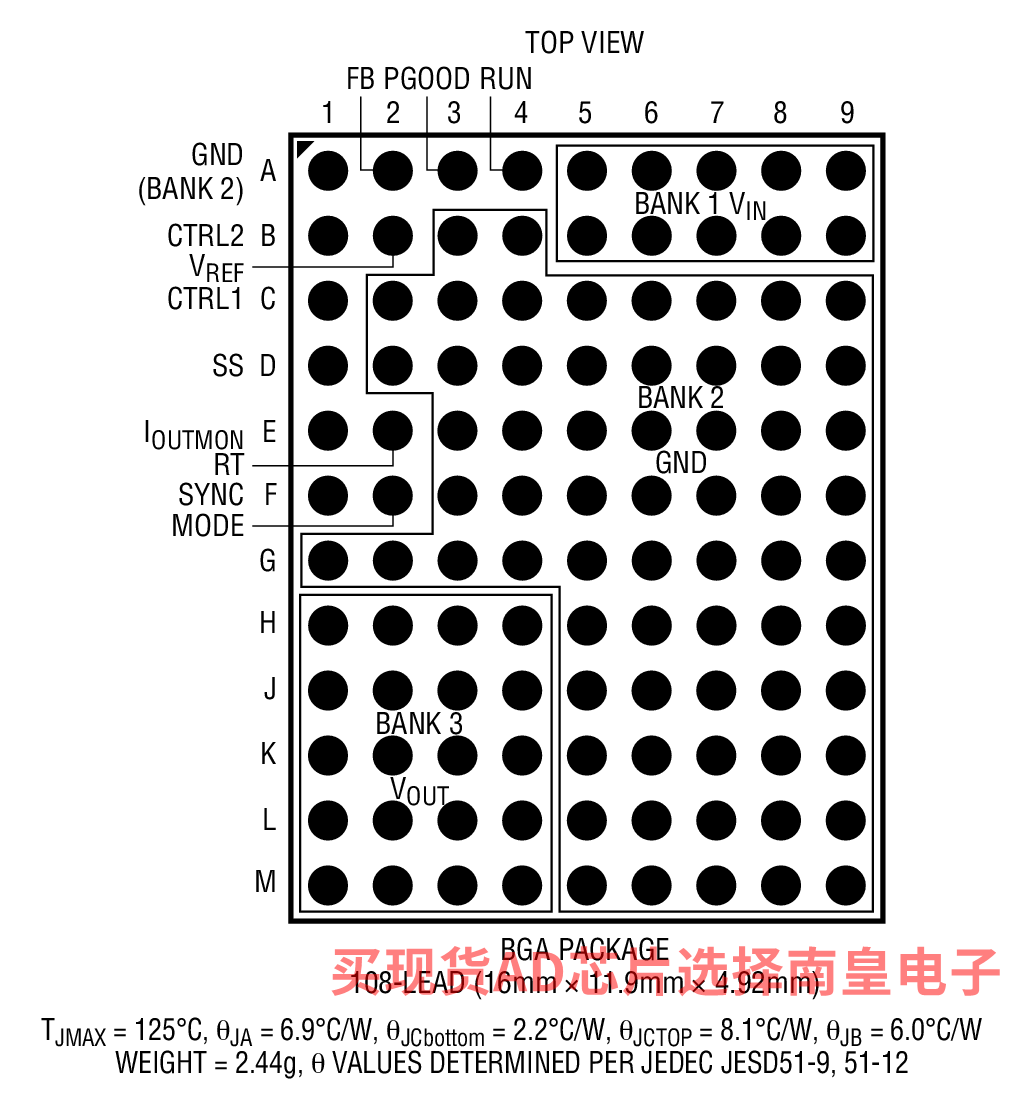

• 纤巧的 (16mm x 11.9mm x 4.92mm) 表面贴装型 BGA 封装

LTM8064EY#PBF，封装：108-Lead BGA (16mm x 11.9mm x 4.92mm)，包装形式及数量：托盘，112，工作温度：-40 to 125C，AD官网报价：22.04（100-499个）；18.15（1000+个）

LTM8064IY，封装：108-Lead BGA (16mm x 11.9mm x 4.92mm)，包装形式及数量：托盘，112，工作温度：-40 to 125C，AD官网报价：35.78（100-499个）；29.47（1000+个）

LTM8064IY#PBF，封装：108-Lead BGA (16mm x 11.9mm x 4.92mm)，包装形式及数量：托盘，112，工作温度：-40 to 125C，AD官网报价：24.24（100-499个）；19.97（1000+个）

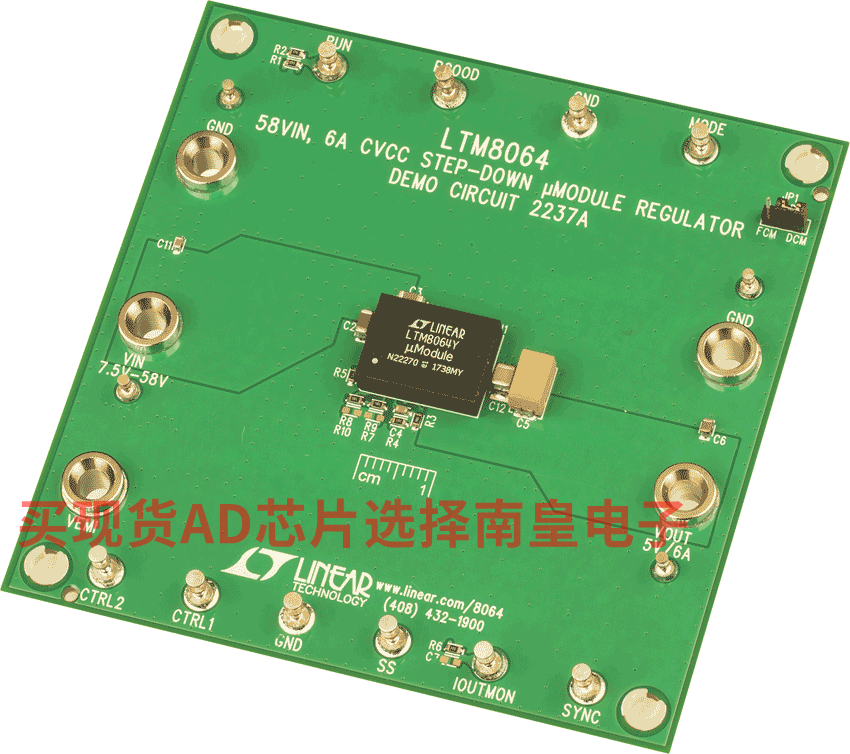

DC2237A：LTM8064 Demo Board | CVCC Source/Sink Step?Down μModule Regulator, 7.5V ≤ VIN ≤ 58V, VOUT = 5V @ ±6A

Demonstration circuit 2237A is a 58VIN, 6A, CVCC Step-Down μModule Regulator featuring the LTM8064. The demo circuit is designed for a 5V output from an input voltage range of 7.5V to 58V. The output can source 7A (typical) or sink 9.1A (typical). The circuit can be operated in either constant voltage mode or constant current mode.
