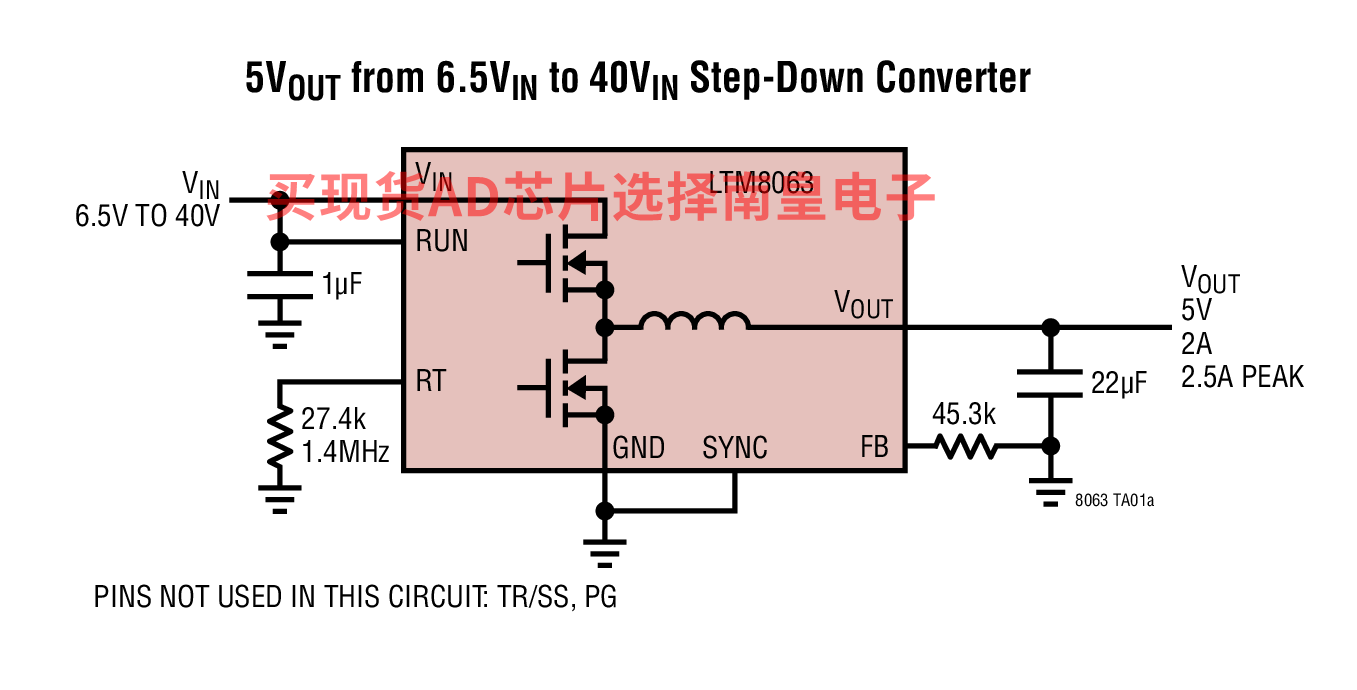

LTM8063 是一款 40VIN、2A 连续电流、2.5A 峰值电流、降压型 µModule（电源模块）稳压器。封装内内置了开关控制器、电源开关、电感器和所有的支持组件。LTM8063 可在 3.2V 至 40V 的输入电压范围内工作，支持 0.8V 至 15V 的输出电压范围和 200kHz 至 2.2MHz 的开关频率范围，这两个范围各由一个电阻器设定。只需采用输入和输出滤波电容器即可构成完整的设计。

由于采用了外形扁平的封装，因而可以利用 PC 板底部上的未用空间，以实现高密度负载点调节。LTM8063 采用耐热性能增强的紧凑型模压树脂球栅阵列 (BGA) 封装，适合使用标准的表面贴装设备进行自动化装配。LTM8063 符合 RoHS 标准。

应用

• 汽车电池调节
• 便携式产品的电源
• 分布式电源调节
• 工业电源
• 墙上变压器调节

• 低噪声 Silent Switcher 架构
• 宽输入电压范围：3.2V 至 40V
• 宽输出电压范围：0.8V 至 15V
• 12VIN、5VOUT、TA = 85°C 时的连续输出电流为 2A
• 2.5A 峰值电流

• 可选的开关频率：200kHz 至 2.2MHz
• 外部同步
• 可配置为逆变器

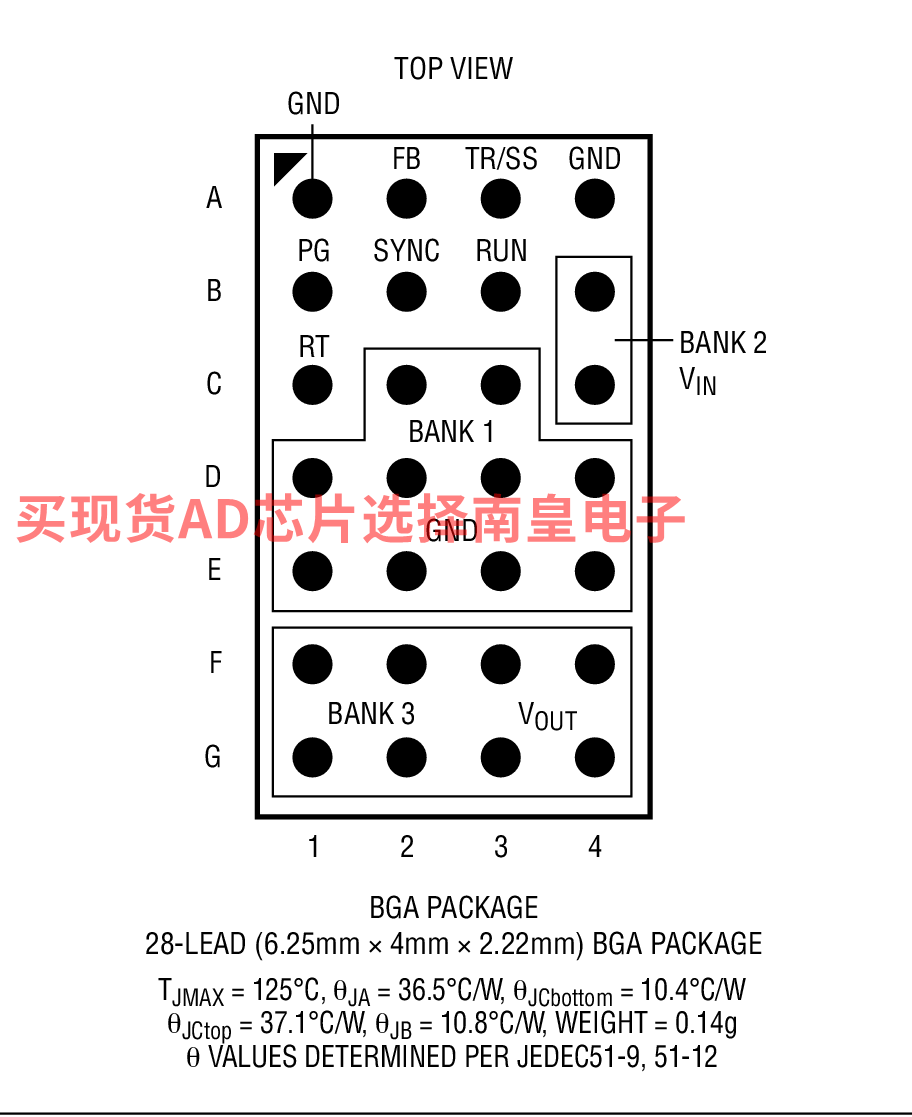

• 6.25mm × 4mm × 2.22mm BGA 封装

LTM8063EY#PBF，封装：28-Lead BGA (6.25mm x 4mm x 2.22mm)，包装形式及数量：托盘，490，工作温度：-40 to 125C，AD官网报价：9.28（100-499个）；7.65（1000+个）

LTM8063IY，封装：28-Lead BGA (6.25mm x 4mm x 2.22mm)，包装形式及数量：托盘，490，工作温度：-40 to 125C，AD官网报价：13.21（100-499个）；10.88（1000+个）

LTM8063IY#PBF，封装：28-Lead BGA (6.25mm x 4mm x 2.22mm)，包装形式及数量：托盘，490，工作温度：-40 to 125C，AD官网报价：10.22（100-499个）；8.42（1000+个）

EVAL-AD9208：单通道AD9208和双通道AD9208评估板

AD9208-3000EBZ 支持 AD9208-3000 — 14 位、3GSPS 双通道模数转换器 (ADC)。该套件具有片内缓冲区和采样保持电路，确保实现低功耗、较小的封装尺寸和出色的易用性。该套件经过专门设计，支持对高达 5 GHz 的模拟信号进行直接 RF 采样。ADC 输入的 3 dB 带宽大于 9 GHz。AD9208 经过了全面优化，采用小巧紧凑的封装，可以提供宽泛的输入带宽、快速的采样速率、卓越的线性度以及低功耗。

此参考设计提供了在各种模式和配置下操作 ADC 时所需的所有支持电路。它经过专门设计，可以与 ADS7-V2EBZ 数据采集卡直接连接，从而让用户方便地下载所采集的数据以进行分析。现在，可以使用 ACE 软件包执行套件控制和后续的数据分析。

AD9208-DUAL-EBZ 是一款演示板，旨在使用 JESD204B subclass1 协议，显示多芯片同步。AD9208-3000 是一款 14 位、3GSPS 双路模数转换器 (ADC)。该套件经过专门设计，支持对高达 5 GHz 的模拟信号进行直接 RF 采样。ADC 输入的 3 dB 带宽大于 9 GHz。AD9208 经过了全面优化，采用小巧紧凑的封装，可以提供宽泛的输入带宽、快速的采样速率、卓越的线性度以及低功耗。HMC7044 是一款高性能、双环路、整数 N 抖动衰减器，能够为具有并行或串行（JESD204B 型）接口的高速数据转换器进行基准电压源选择，并产生超低相位噪声频率。LTM8074 是一款输入电压为 40VIN，连续电流为 1.2A，峰值电流为 1.75A 的降压型 µModule（电源模块）稳压器。Silent Switcher 架构较大限度地降低了 EMI，同时可在高达 2.2MHz 的频率下实现高效率。

此参考设计提供了在各种模式和配置下操作 ADC 时所需的所有支持电路。它旨在使用 JESD204B subclass1 协议，轻松演示多芯片同步。该开发板旨在与具有 FMC + (Vita57.4) 连接器的 FPGA 开发板直接连接。
