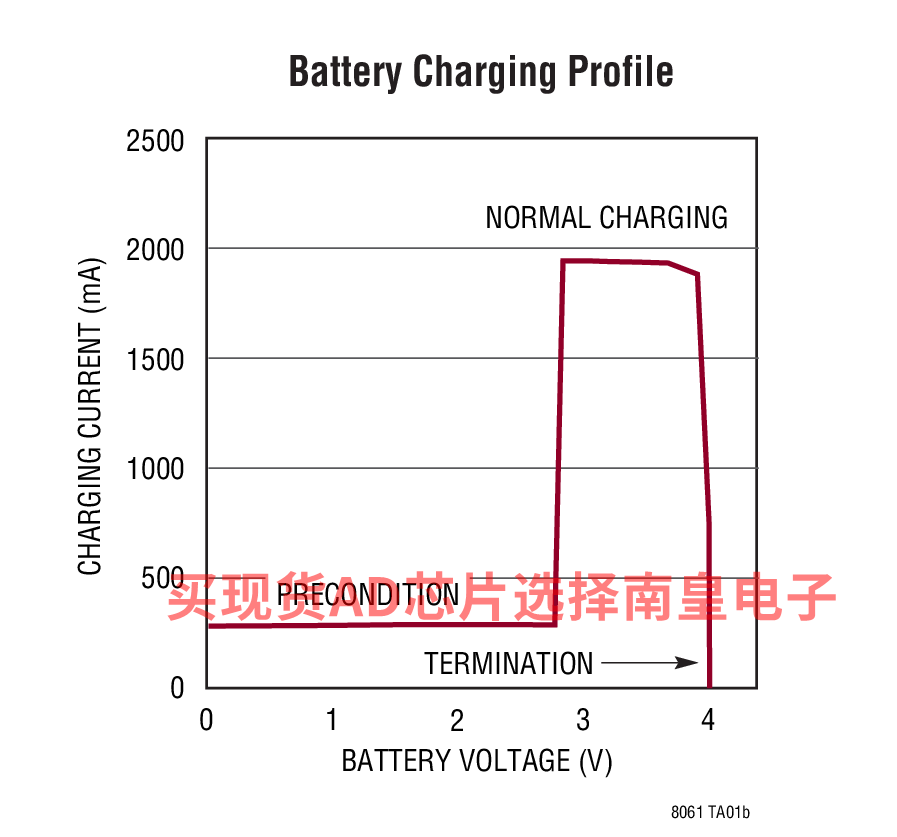

LTM8061 是一款高效率、32V、2A μModule 独立型锂离子电池充电器。该器件专为单节电池和两节电池的电池组而优化，并具有固定的浮动电压选项：4.1V、4.2V、8.2V 和 8.4V。LTM8061 提供了一种恒定电流 / 恒定电压充电特性，最大充电电流高达 2A。一种预查验功能可对电量耗尽的电池进行涓流充电，而且，如果电池对于预查验未做出任何响应，则失效电池检测功能电路将发出指示信号并暂停充电操作。

可通过配置使 LTM8061 在充电电流减小至已设最大电流的 1/10 时终止充电操作，或者，若期望采用一种基于时间的充电终止方案，也可以使用一个内部定时器。一旦充电操作被终止，则 LTM8061 将进入一种低电流待机模式。倘若电池电压从浮动电压下降 2.5%，或有新的电池插入一个充电系统，则自动再起动功能将起动一个新的充电周期。

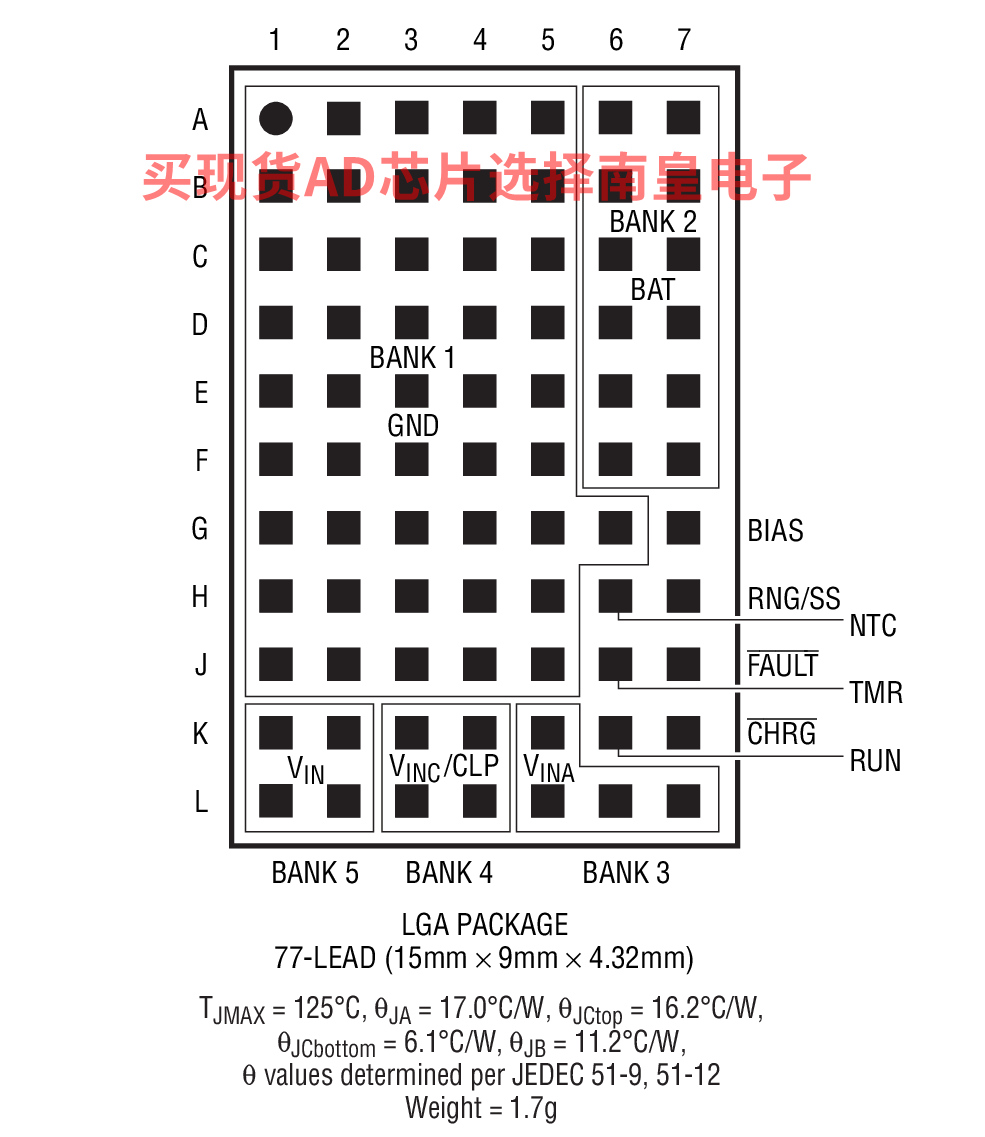

LTM8061 采用耐热性能增强型的紧凑 (9mm × 15mm × 4.32mm) 模压树脂焊盘网格阵列 (LGA) 封装，适合于采用标准的表面贴装设备进行自动化装配。LTM8061 符合 RoHS 标准。

• 工业手持式仪器
• 12V 至 24V 汽车和重型设备
• 专业视频 / 相机充电器



• 宽输入电压范围：4.95V 至 32V (绝对最大值为 40V)
• 浮动电压选项：

  • 单节电池：4.1V、4.2V
  • 两节电池：8.2V、8.4V
• 可编程充电电流：高达 2A
• 可由用户选择的充电终止方式：C/10 或板上充电终止定时器
• 动态充电速率编程 / 软起动引脚
• 可编程输入电流限值
• 可任选的反向输入保护
• NTC 电阻温度监视器
• 0.5% 浮动电压准确度
• 具自动复位功能的失效电池检测
• 纤巧、扁平的 (9mm × 15mm × 4.32mm) 表面贴装型 LGA 封装



LTM8061EV-4.1#PBF，封装：77-Lead LGA (15mm x 9mm x 4.32mm)，包装形式及数量：托盘，170，工作温度：-40 to 125C，AD官网报价：11.83（100-499个）；9.74（1000+个）

LTM8061EV-4.2#PBF，封装：77-Lead LGA (15mm x 9mm x 4.32mm)，包装形式及数量：托盘，170，工作温度：-40 to 125C，AD官网报价：11.83（100-499个）；9.74（1000+个）

LTM8061EV-8.2#PBF，封装：77-Lead LGA (15mm x 9mm x 4.32mm)，包装形式及数量：托盘，170，工作温度：-40 to 125C，AD官网报价：11.83（100-499个）；9.74（1000+个）

LTM8061EV-8.4#PBF，封装：77-Lead LGA (15mm x 9mm x 4.32mm)，包装形式及数量：托盘，170，工作温度：-40 to 125C，AD官网报价：11.83（100-499个）；9.74（1000+个）

LTM8061IV-4.1#PBF，封装：77-Lead LGA (15mm x 9mm x 4.32mm)，包装形式及数量：托盘，170，工作温度：-40 to 125C，AD官网报价：13.01（100-499个）；10.71（1000+个）

LTM8061IV-4.2#PBF，封装：77-Lead LGA (15mm x 9mm x 4.32mm)，包装形式及数量：托盘，170，工作温度：-40 to 125C，AD官网报价：13.01（100-499个）；10.71（1000+个）

LTM8061IV-8.2#PBF，封装：77-Lead LGA (15mm x 9mm x 4.32mm)，包装形式及数量：托盘，170，工作温度：-40 to 125C，AD官网报价：13.01（100-499个）；10.71（1000+个）

LTM8061IV-8.4#PBF，封装：77-Lead LGA (15mm x 9mm x 4.32mm)，包装形式及数量：托盘，170，工作温度：-40 to 125C，AD官网报价：13.01（100-499个）；10.71（1000+个）

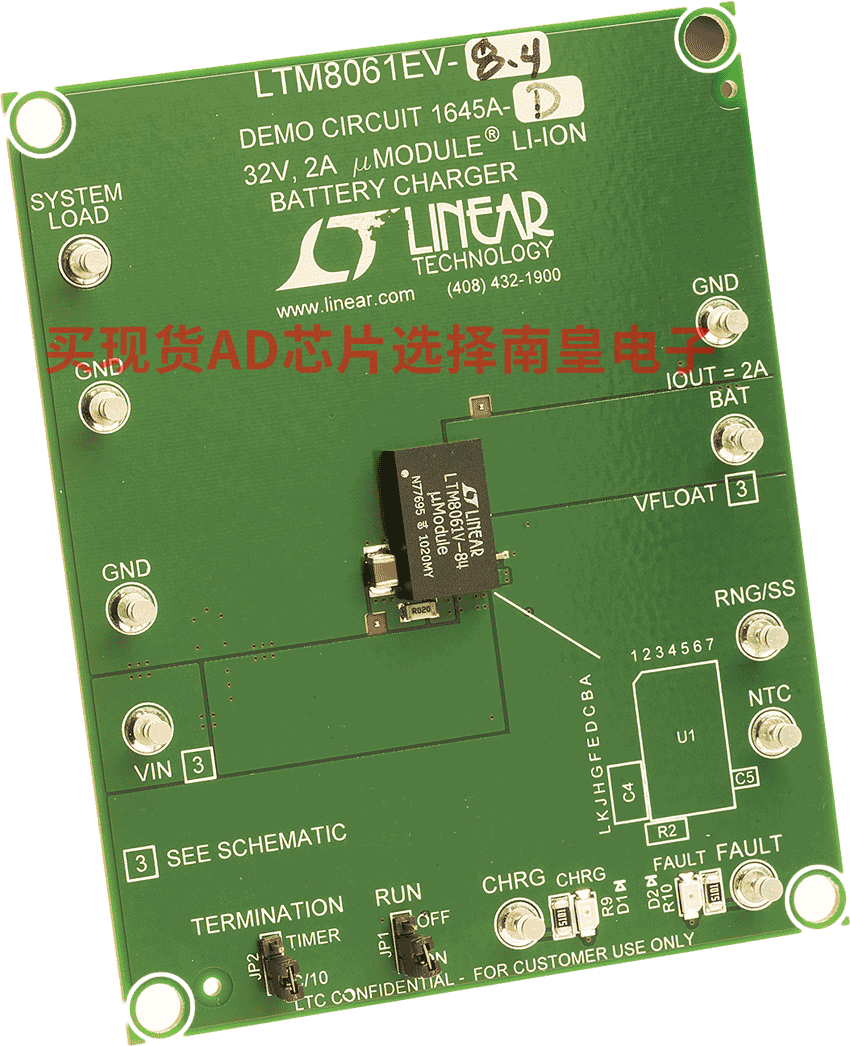

DC1645A-D：LTM8061-8.4 Demo Board | 12V ≤ VIN ≤ 32V, 2A µModule Buck Li-Ion Battery Charger, VOUT = 8.4V @ 2A

Demonstration circuits 1645A-A, 1645A-B, 1645A-C and 1645A-D feature the LTM8061, a 32V, 2A μModule Li-Ion battery charger. Operating from a 6.5V to 32V input source, the 1645A-A and 1645A-B demo circuits charge single cell Li-Ion batteries to float voltages of 4.1V or 4.2V respectively. The 1645A-C and 1645A-D demo circuits operate from a 12V to 32V input source, and charge dual cell Li-Ion battery packs to float voltages of 8.2V or 8.4V. JP1 turns the converter on or off. JP2 allows for easy selection of C/10 or timer charge termination.
