LTM8060是一款四通道40VIN、3A降压型Silent Switcher μModule稳压器。Silent Switcher架构可将EMI降至最低，同时在高达3MHz的频率下实现高效率运行。封装中内置控制器、功率开关、电感和其他相关元件。LTM8060支持宽输入电压范围，0.8V至8V的输出电压范围，以及200kHz至3MHz的开关频率范围，各范围分别通过单个电阻进行设置。只需使用输入和输出滤波器体电容就可以完成设计。公司网站上提供LTM8060产品视频。

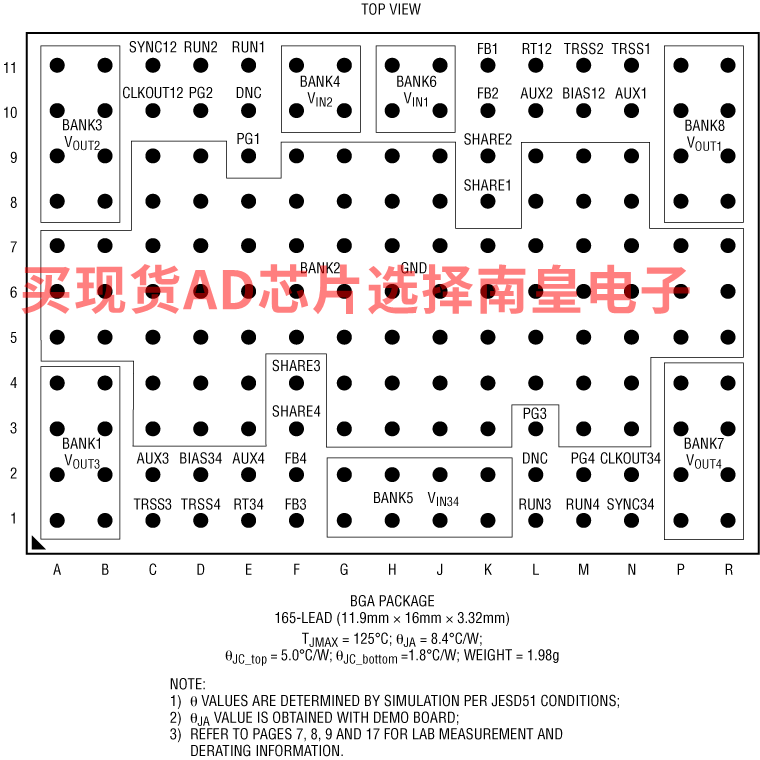

LTM8060采用紧凑型(11.9mm × 16mm × 3.32mm)超模压球栅阵列(BGA)封装，适合通过标准表面贴装设备进行自动化组装。LTM8060符合SnPb (BGA)或RoHS标准。

可配置输出阵列

LTM8060可以通过阵列并联输出，以实现高达12A的电流能力。

应用

• 自动测试设备
• 工业电源
• 医疗设备

• 四个完整的降压型开关电源
• 低噪声 Silent Switcher 架构
• 符合 CISPR22 B 级标准
• 符合 CISPR25 5 级标准
• 宽输入电压范围：3V 至 40V
• 宽输出电压范围：0.8V 至 8V
• 12VIN、3.3VOUT、TA = 85°C 时，每通道的连续输出电流为 3A

• 12VIN、3.3VOUT、fSW = 2MHz、TA = 60°C 时，每通道的连续输出电流为 4A
• 多相或多 μModule 并联，可增加输出电流
• 低热阻，θJA = 8.4°C/W, θJCtop = 5.0°C/W, θJCbot = 1.8°C/W
• 可选的开关频率：200kHz 至 3MHz
• 紧凑型封装

LTM8060EY#PBF，封装：165-Lead (16mm × 11.9mm × 3.32mm)，包装形式及数量：托盘，112，工作温度：-40 to 125C，AD官网报价：23.83（100-499个）；19.61（1000+个）

LTM8060IY#PBF，封装：165-Lead (16mm × 11.9mm × 3.32mm)，包装形式及数量：托盘，112，工作温度：-40 to 125C，AD官网报价：26.21（100-499个）；21.57（1000+个）

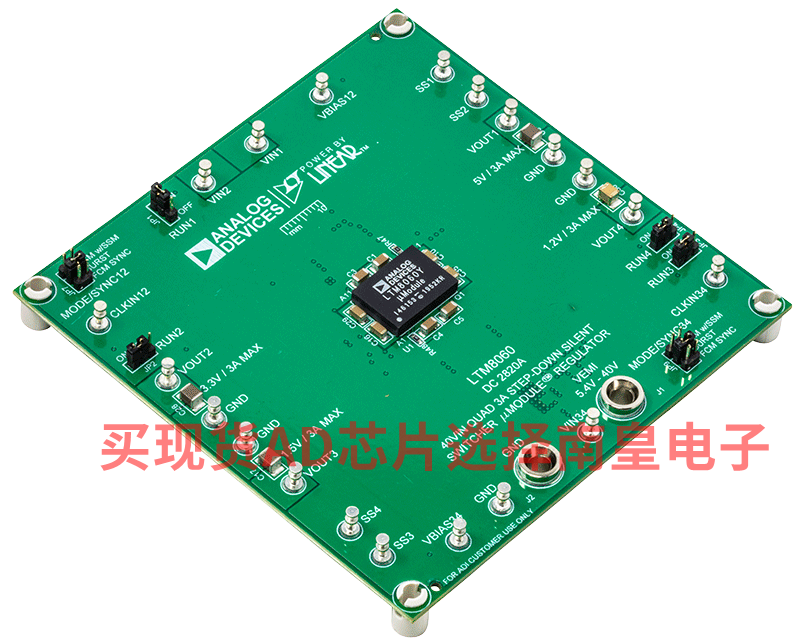

DC2820A：LTM8060 | 四通道 40VIN、3A 降压型 Silent Switcher μModule 稳压器

演示电路2820A内置LTM8060 μModule稳压器，这是一款四通道输出高性能降压型Silent SwitcherμModule稳压器，采用耐热性能增强型11.9mm × 16mm × 3.32mm BGA封装。DC2820A具有5.4V至40V的宽工作输入电压范围。输出轨配置为5V、3.3V、1.5V、1.2V，并且电阻可编程范围为0.8V至8V。每个输出可以提供高达3A的电流，并且相位也可以并联在一起，以满足更高的轨电流要求。LTM8060是一款完整的多输出DC/DC负载稳压器，外形紧凑，它仅需几个输入和输出电容器以及电阻器来设置输出电压和工作频率。TRSS引脚提供输出电压跟踪，用于电源轨时序监控。SYNC引脚提供外部时钟同步，CLKOUT引脚提供附加相位的可选同步。为了降低噪声，可通过SYNC引脚编程进行扩频操作。在处理或修改演示电路2820A之前，必须结合DC2820A演示手册阅读LTM8060数据手册。
