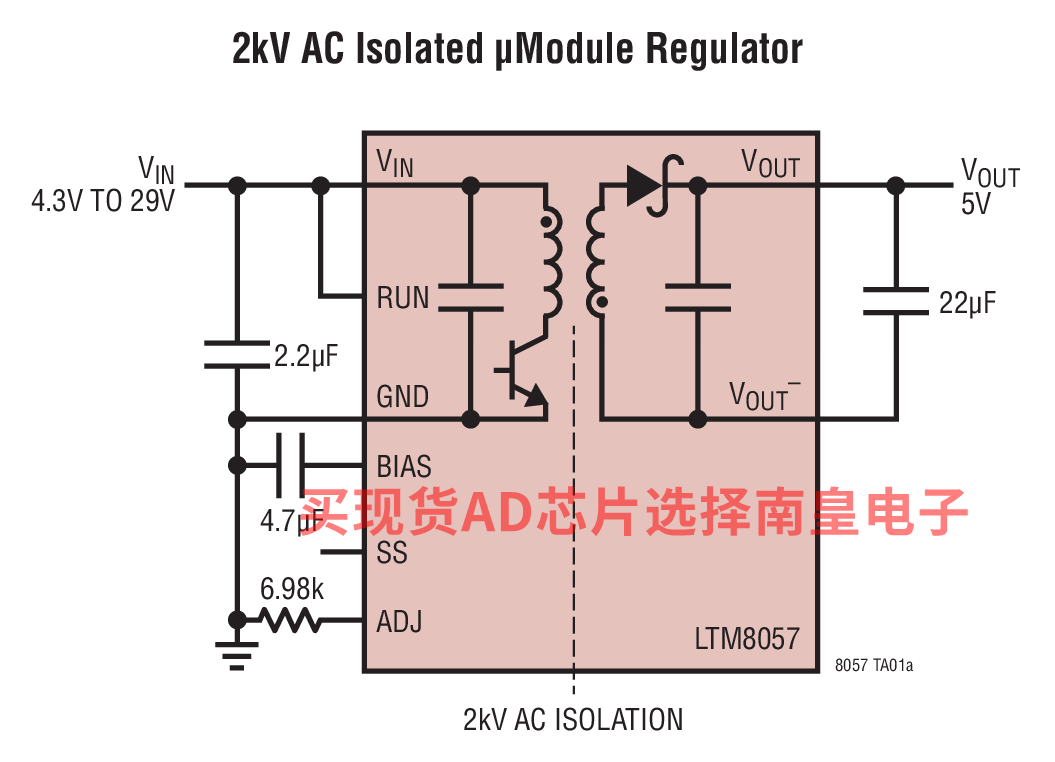

LTM8057 是一款 2kV AC 隔离型反激式 μModule(微型模块) DC/DC 转换器。封装中内置了开关控制器、功率开关、变压器、以及所有的支持组件。LTM8057 可在一个 3.1V 至 31V 的输入电压范围内运作，支持 2.5V 至 12V 的输出电压范围 (由单个电阻器来设定)。仅需采用输出和输入电容器便可实现完整的设计。可以采用其他组件来控制软起动控制和偏置。

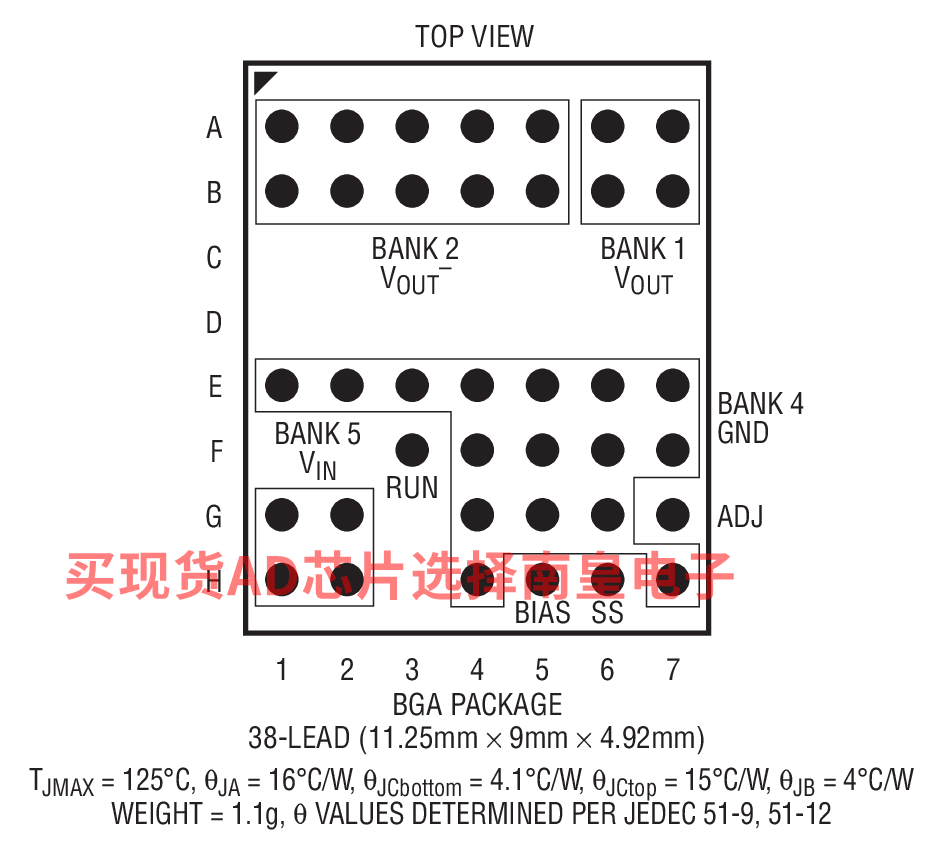

LTM8057 采用耐热性能增强型、紧凑 (9mm x 11.25mm x 4.92mm) 模压树脂球栅阵列 (BGA) 封装，适合采用标准的表面贴装设备来进行自动化装配。LTM8057 采用 SnPb 或符合 RoHS 标准的端子涂层。

• 工业传感器
• 工业开关
• 测试和测量设备

• 2kV AC 隔离式 μModule 转换器 (针对 3kVDC 进行测试)
• UL60950 识别文件 464570
• 宽输入电压范围：3.1V 至 31V
• 高达 440mA 的输出电流 (VIN = 24V，VOUT1 = 2.5V)输出可调范围从 2.5V 至 12V
• 电流模式控制
• 可编程软起动
• 可由用户配置的欠压闭锁
• 扁平 (9mm x 11.25mm x 4.92mm) BGA 封装

LTM8057EY#PBF，封装：38-Lead BGA (11.25mm x 9mm x 4.92mm)，包装形式及数量：托盘，168，工作温度：-40 to 125C，AD官网报价：14.56（100-499个）；11.99（1000+个）

LTM8057IY，封装：38-Lead BGA (11.25mm x 9mm x 4.92mm)，包装形式及数量：托盘，168，工作温度：-40 to 125C，AD官网报价：20.08（100-499个）；16.53（1000+个）

LTM8057IY#PBF，封装：38-Lead BGA (11.25mm x 9mm x 4.92mm)，包装形式及数量：托盘，168，工作温度：-40 to 125C，AD官网报价：16.02（100-499个）；13.19（1000+个）

LTM8057MPY，封装：38-Lead BGA (11.25mm x 9mm x 4.92mm)，包装形式及数量：托盘，168，工作温度：-55 to 125C，AD官网报价：32.46（100-499个）；26.73（1000+个）

LTM8057MPY#PBF，封装：38-Lead BGA (11.25mm x 9mm x 4.92mm)，包装形式及数量：托盘，168，工作温度：-55 to 125C，AD官网报价：28.4（100-499个）；23.39（1000+个）

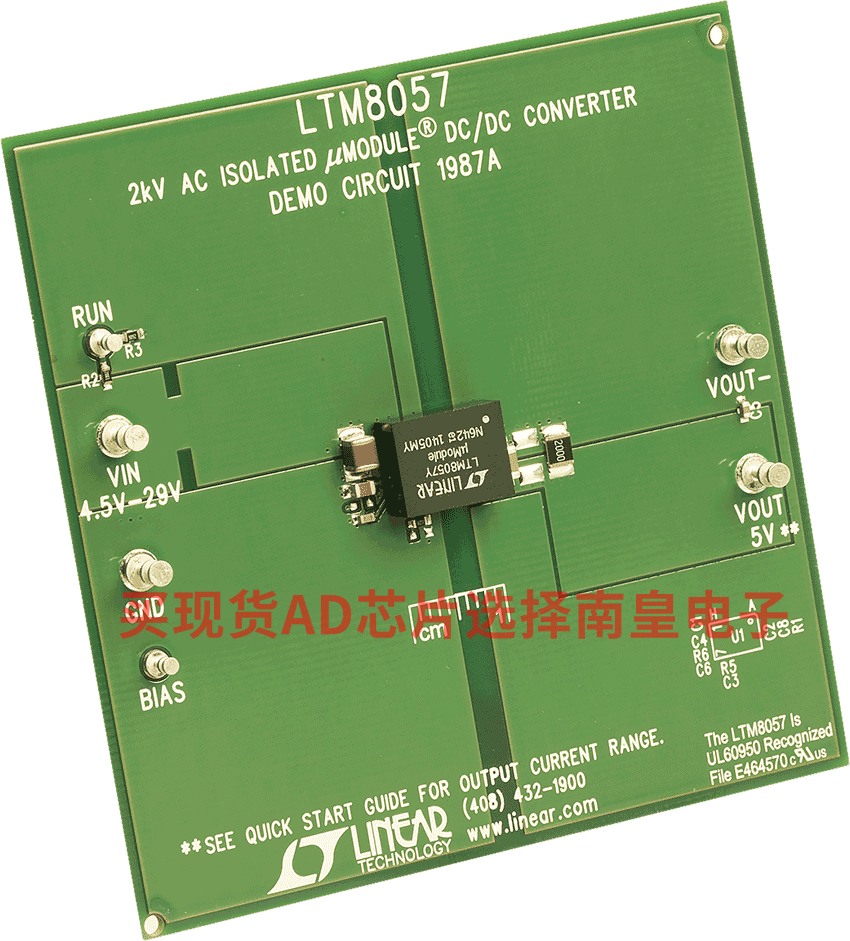

DC1987A：LTM8057 Demo Board | 2kV AC Isolated Flyback µModule Converter, 4.5V ≤ VIN ≤ 29V, VOUT = 5V @ Up to 350mA

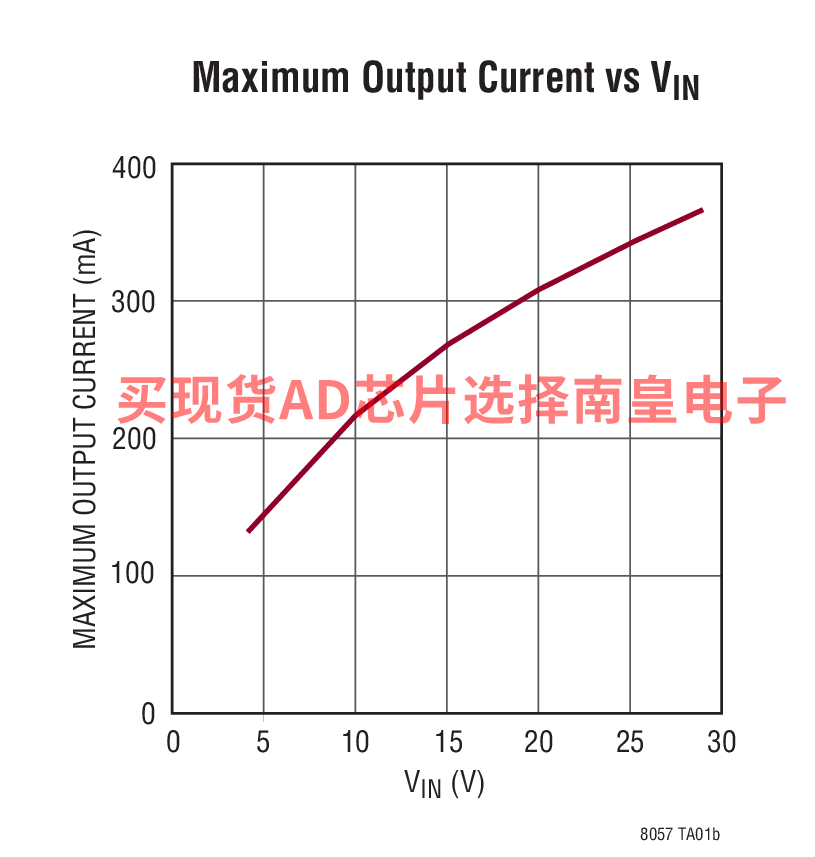

The Demo circuit 1987A is a 2kV AC isolated flyback μModule DC/DC converter featuring the LTM8057. The demo circuit is designed for a 5V flyback output from a 4.5V to 29V input. The typical current capability of the 5V flyback output varies with input voltage from about 110mA at 4.5VIN to about 350mA at 29VIN. Figure 1 shows the typical maximum output current on VOUT. R1 provides the necessary minimum load current to keep the VOUT in regulation throughout the entire input voltage range. Please see the typical performance characteristic curvesin the LTM8057 data sheet to determine the minimum load current for other input/output configurations.
