- 制造厂商：AD
- 产品类别：μModule 稳压器
- 技术类目：μModule降压-升压稳压器
- 功能描述：36VIN、5.4A 降压-升压型 μModule 稳压器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

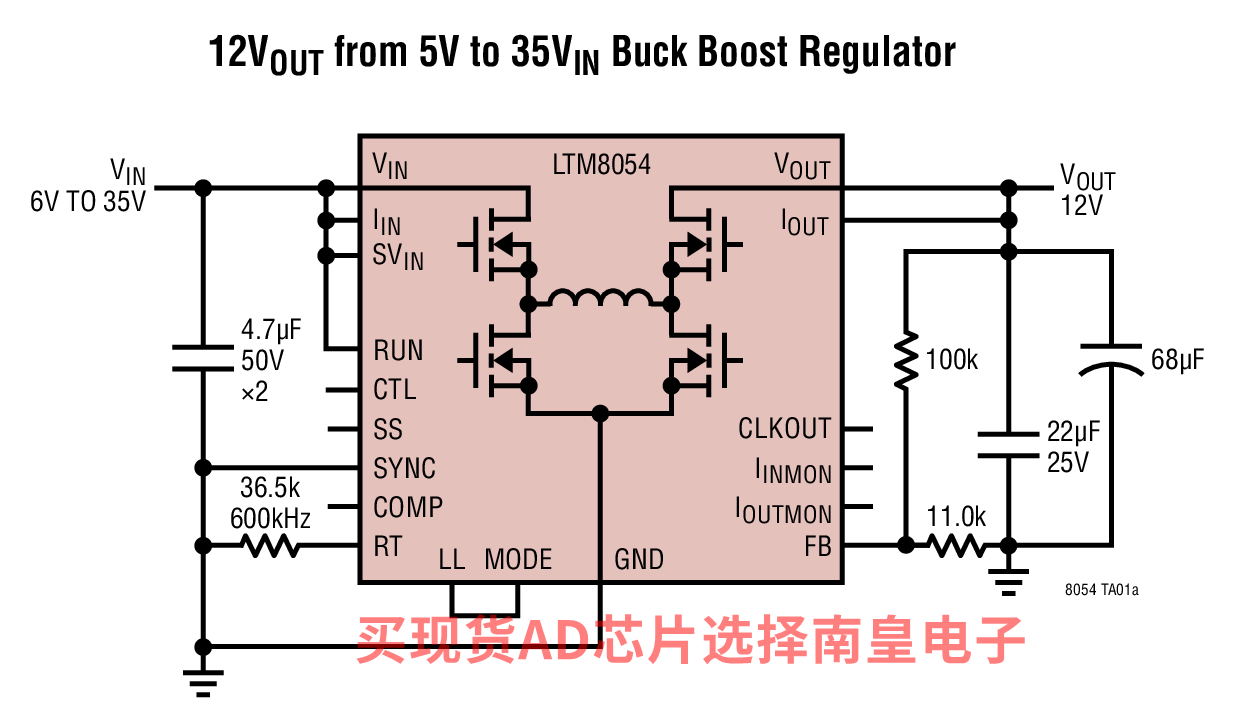

LTM8054 是一款 36VIN、降压-升压型 μModule (微型模块) 稳压器。封装中内置了开关控制器、电源开关、电感器和支持组件。仅需采用一个用于设定开关频率的电阻器、一个负责设定输出电压的电阻分压器、以及输入和输出电容器便可实现完整的设计。只需少量组件即可实现诸如输入和输出平均电流调节等其他功能。LTM8054 可在一个 5V 至 36V 的输入电压范围内运作，并能够在 1.2V 至 36V 之间调节输出电压。SYNC 输入和 CLKOUT 输出可实现简易的同步。
LTM8054 采用紧凑型模压树脂球栅阵列 (BGA) 封装，适合采用标准的表面贴装设备来进行自动化装配。LTM8054 符合 RoHS 标准。
降压–升压型μModule 稳压器选型表
LTM8054 LTM8055 LTM8056 VIN (操作) 36 36 58 VIN绝对最大值 40 40 60 VOUT绝对最大值 40 40 60 IOUT (峰值)24VIN, 12VOUT 5.4 8.5 5.5 封装 15 x 11.25mm x
3.42mm BGA 15 x 15mm x
4.92mm BGA 15 x 15mm x
4.92mm BGA
Applications
- 高功率电池供电式设备
- 工业控制
- 太阳能供电型电压调节器
- 太阳能供电型电池充电
- 完整的降压-升压型开关模式电源
- 宽输入电压范围：5V 至 36V
- 宽输出电压范围：1.2V 至 36V
- VIN 可高于、等于或低于 VOUT
- 从 6VIN 产生 12V/1.8A 输出
- 从 12VIN 产生 12V/3.4A 输出
- 从 24VIN 产生 12V/5.4A 输出

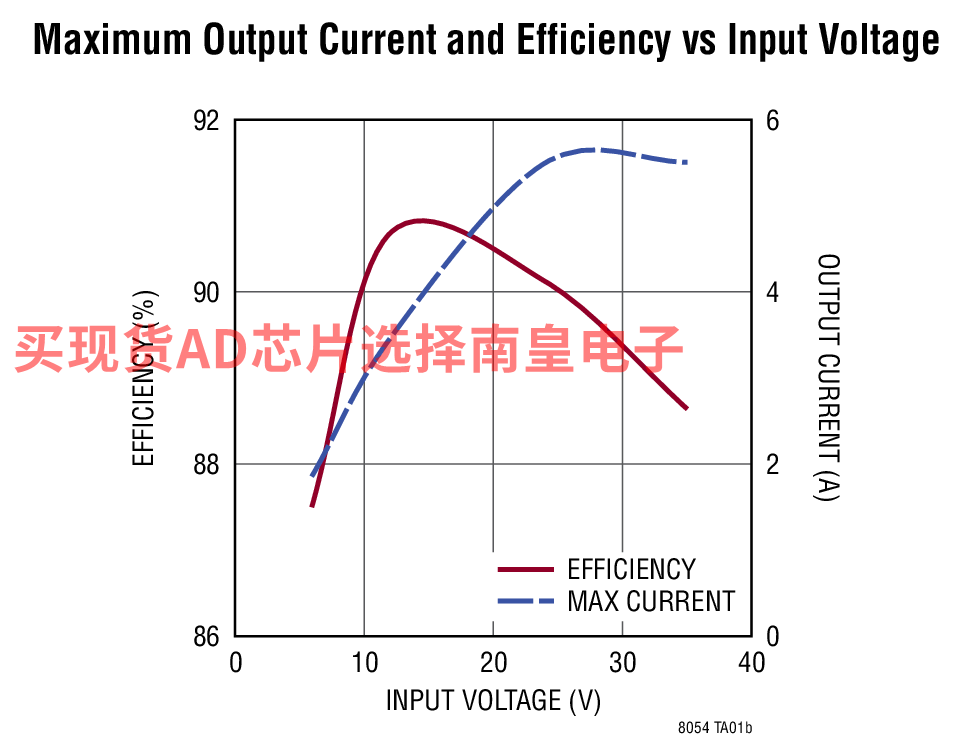

- 效率高达 94%
- 可调输入和输出平均电流限值
- 输入和输出电流监视器
- 可通过并联以增加输出电流
- 可选的开关频率：100kHz 至 800kHz
- 可同步范围：200kHz 至 700kHz
- 11.25mm x 15mm x 3.42mm BGA 封装
LTM8054EY#PBF，封装：88-Lead BGA (15mm x 11.25mm x 3.42mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：21.31（100-499个）；17.55（1000+个）
LTM8054IY，封装：88-Lead BGA (15mm x 11.25mm x 3.42mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：34.73（100-499个）；28.6（1000+个）
LTM8054IY#PBF，封装：88-Lead BGA (15mm x 11.25mm x 3.42mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：23.44（100-499个）；19.31（1000+个）
LTM8054MPY，封装：88-Lead BGA (15mm x 11.25mm x 3.42mm)，包装形式及数量：托盘，119，工作温度：-55 to 125C，AD官网报价：54.36（100-499个）；44.77（1000+个）
LTM8054MPY#PBF，封装：88-Lead BGA (15mm x 11.25mm x 3.42mm)，包装形式及数量：托盘，119，工作温度：-55 to 125C，AD官网报价：43.32（100-499个）；35.67（1000+个）

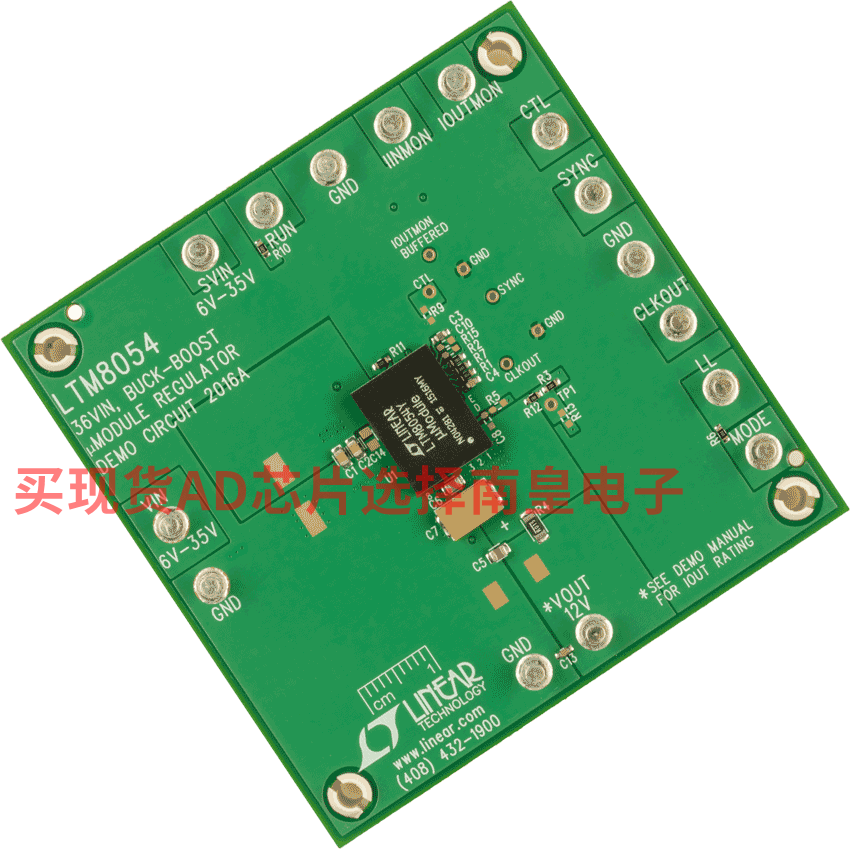

DC2016A：LTM8054 Demo Board | µModule Sync Buck-Boost, 6V ≤ VIN ≤ 35V, VOUT = 12V at 1.8A to 3A
Demonstration circuit 2016A features the LTM8054, a synchronous buck-boost μModule regulator that accepts input voltages lower, higher or the same as the output, but is also highly efficient due to its four-switch architecture. The output for DC2016A is 12V and the input voltage range is 6V to 35V – see the LTM8054 data sheet for application circuits with input voltages up to 36V. The maximum output current of DC2016A is 3A and the switching frequency is 600kHz.
