LTM8053 是一款 40VIN、3.5A 连续电流、6A 峰值降压 μModule（电源模块）稳压器。封装中包含开关控制器、电源开关、电感和所有支持元件。输入电压范围为3.4V 至 40V，LTM8053 支持 0.97V 至 15V 的输出电压范围和 200 kHz 至 3MHz 的开关频率范围，各范围分别通过单个电阻进行设置。完成设计只需要输入和输出滤波电容器。LTM8053-1 可在强制连续模式下工作。

薄型封装可以利用 PC 板底部上的未用空间，实现负载调整的高密度点。LTM8053 采用散热增强型、紧凑注塑球栅阵列(BGA)封装，适用于通过标准表贴设备的自动化组装。LTM8053 符合 RoHS 标准。

应用

• 汽车电池调节
• 便携式产品电源
• 分布式电源调整
• 工业电源
• 壁式变压器调整

• 完整的降压型开关模式电源
• 低噪声 Silent Switcher 架构
• 宽输入电压范围：3.4V 至 40V
• 宽输出电压范围：0.97V 至 15V

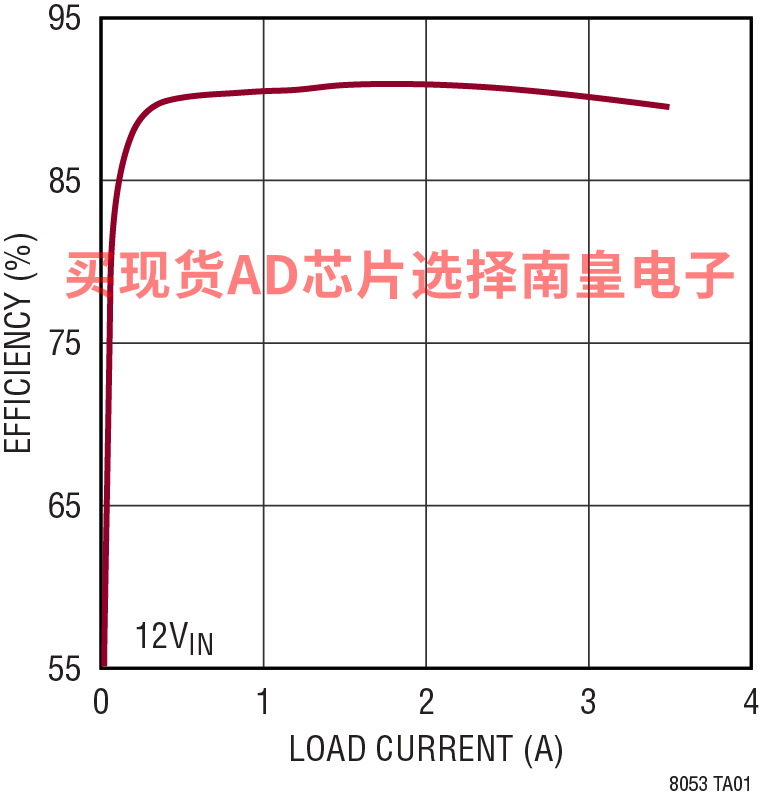

• 在 12VIN、5VOUT、TA = 85°C 情况下，连续输出电流为 3.5A
• 6A峰值输出电流
• 可通过并联以增加输出电流
• 可选的开关频率：200kHz 至 3MHz
• 符合 RoHS 标准的纤巧、扁平 6.25mm x 9mm x 3.32mm BGA 封装



LTM8053EY#PBF，封装：48-Lead BGA (9mm x 6.25mm x 3.32mm)，包装形式及数量：托盘，260，工作温度：-40 to 125C，AD官网报价：12.9（100-499个）；10.63（1000+个）

LTM8053EY-1#PBF，封装：48-Lead BGA (9mm x 6.25mm x 3.32mm)，包装形式及数量：托盘，260，工作温度：-40 to 125C，AD官网报价：12.9（100-499个）；10.63（1000+个）

LTM8053IY#PBF，封装：48-Lead BGA (9mm x 6.25mm x 3.32mm)，包装形式及数量：托盘，260，工作温度：-40 to 125C，AD官网报价：14.1（100-499个）；11.62（1000+个）

LTM8053IY-1#PBF，封装：48-Lead BGA (9mm x 6.25mm x 3.32mm)，包装形式及数量：托盘，260，工作温度：-40 to 125C，AD官网报价：14.1（100-499个）；11.62（1000+个）

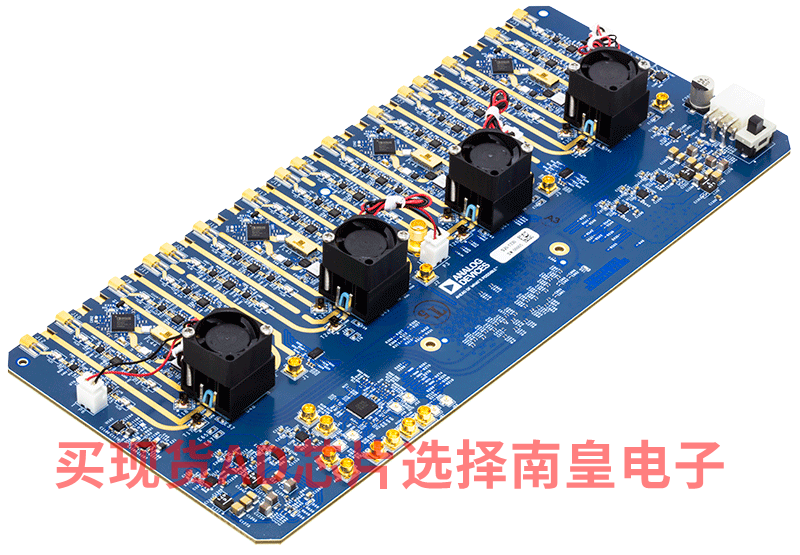

QUAD-MxFE平台：16Tx/16Rx直接L/S/C频段采样相控阵/雷达/电子战/卫星通信开发平台

四通道MxFE系统开发平台包含四个MxFE软件定义的直接RF采样收发器以及相关的RF前端、时钟和电源电路。目标应用包括相控阵雷达、电子战和地面卫星通信，尤其是L/S/C频段（0.1 GHz至~5GHz）的16发射/16接收通道直接采样相控阵。Rx和Tx RF前端具有插入式配置，可根据用户应用自定义频率范围。

四通道MxFE系统开发平台可提供完整的系统解决方案。它可以用作测试平台，用于演示多芯片同步以及实现系统级校准、波束成形算法和其他信号处理算法。该系统旨在配合Xilinx VCU118评估板使用，具有Virtex UltraScale+ XCVU9P FPGA并提供参考软件、HDL代码和MATLAB系统级接口。

除了四通道MxFE数字化处理卡之外，该套件还包含16Tx / 16Rx校准板，用于开发系统级校准算法，或在与自己的用例相关的情况下更轻松地演示上电相位确定性。通过该校准板，用户还可演示组合通道动态范围、杂散和相位噪声的改进性能，连接至VCU118 PMOD接口时，还可通过免费的MATLAB插件进行控制。

该系统可用于加快以下应用的开发程序上市时间：

ADEF（相控阵、雷达、电子战、卫星通信） 通信基础设施（多频段5G和毫米波5G） 电子测试与测量

---

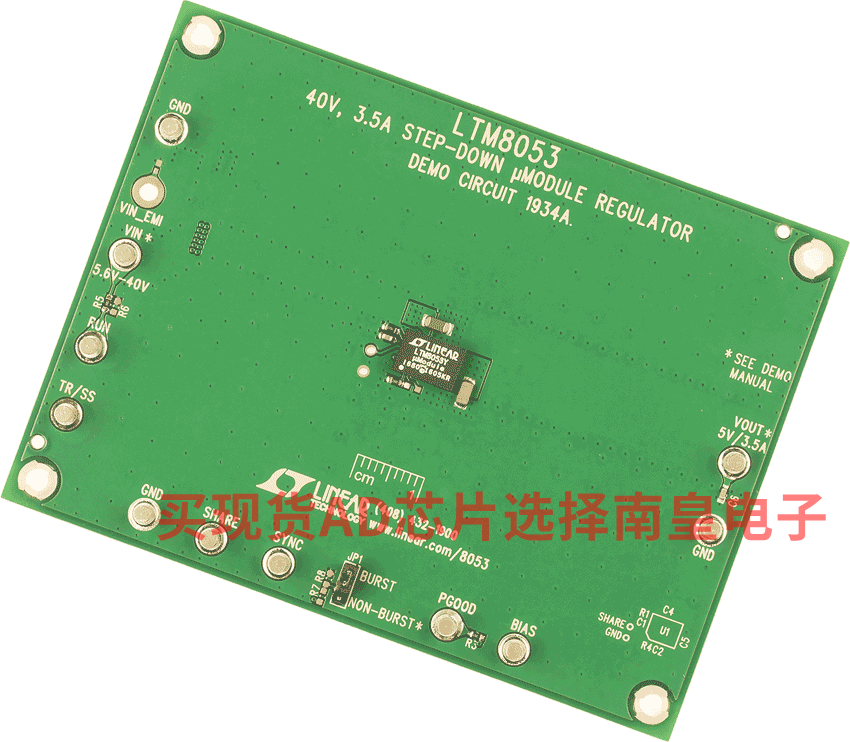

DC1934A：LTM8053 Demo Board | Buck μModule Regulator, 5.6V ≤ VIN ≤ 40V, VOUT = 5V @ 3.5A

演示电路1934A是一款40V、3.5A降压型μModule稳压器，内置LTM8053。该演示板设计提供5V输出和5.6V至40V的输入。宽输入范围支持各种输入源，如汽车电池和工业电源。只需修改相应的电阻和/或电容，即可在DC1934A上更改LTM8053的用户可调功能，如输出电压、开关频率、软启动和电源良好。两个或多个LTM8053可以并联在一起均分负载电流。
