LTM8052（36VIN、5A、两象限 CVCC 降压型 μModule 稳压器）-AD代理

LTM8052的基本参数

制造厂商：AD
产品类别：μModule 稳压器
技术类目：μModule电池充电器
功能描述：36VIN、5A、两象限 CVCC 降压型 μModule 稳压器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTM8052的产品详情：

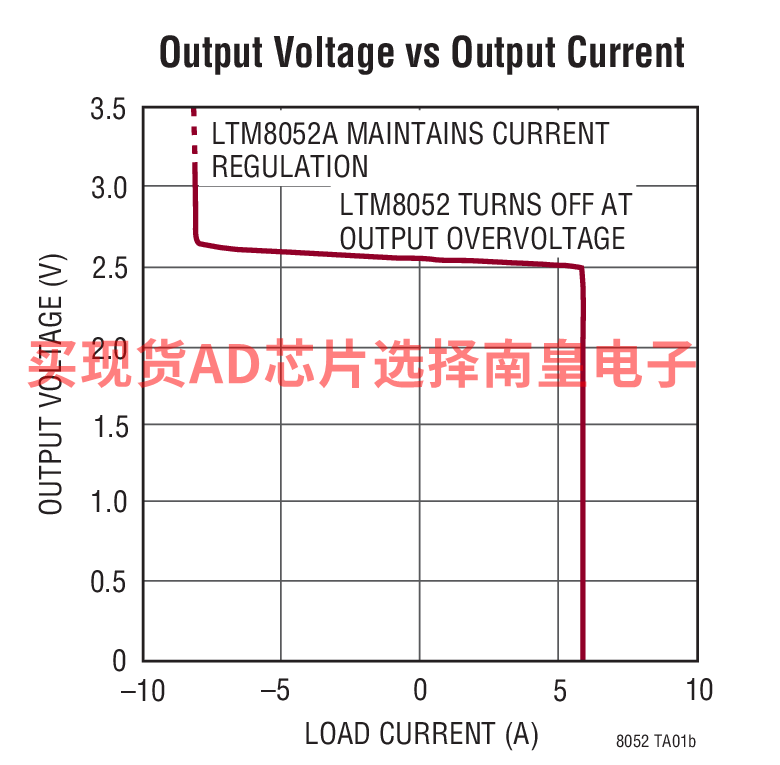

LTM8052 / LTM8052A 是一款 36VIN、5A、两象限恒定电压、恒定电流 (CVCC) 降压型 μModule 稳压器。封装中内置了开关控制器、电源开关、电感器和支持组件。LTM8052 / LTM8052A 可在一个 6V 至 36V 的输入电压范围内运作，支持 1.2V 至 24V 的输出电压范围。LTM8052 / LTM8052A 可吸收或供应电流以保持电压调节至正电流和负电流限值。输出电流限值可由一个控制电压、单个电阻器或一个热敏电阻来设定。LTM8052 具有 125% 的输出过压保护 (而 LTM8052A 没有)，从而在输出高于目标稳压点时允许运作。

LTM8052 / LTM8052A 采用紧凑 (11.25mm x 15mm x 2.82mm) 模压树脂焊盘网格阵列 (LGA) 和球式网格阵列 (BGA) 封装，适合采用标准的表面贴装设备来进行自动化装配。LTM8052 / LTM8052A 可提供 SnPB (BGA) 或符合 RoHS 标准的引脚涂层。

器件型号最适合 LTM8052 吸收和提供输出电流以主要用于电压调节 LTM8052A 吸收和提供输出电流以主要用于电压调节 LTM8026 吸收多于 3A 输出电流 (少于 3A 最大值, 可考虑 LTM8025)
Applications

恒定频率电压调节 (即使在无负载情况)
帕尔帖 (Peltier) 驱动器
电池测试器
电池 / 超级电容器充电及电池电量平衡
电机驱动功率调节器
大功率 LED 驱动

LTM8052的优势和特点：

完整的降压型开关模式电源
CVCC：恒定电压恒定电流
两象限：供应及吸收输出电流
可调输出电流
宽输入电压范围：6V 至 36V
1.2V 至 24V 输出电压
强制连续操作
可选开关频率：100kHz 至 1MHz
具有金制衬垫涂层并符合 (e4) RoHS 标准的封装
可编程软起动

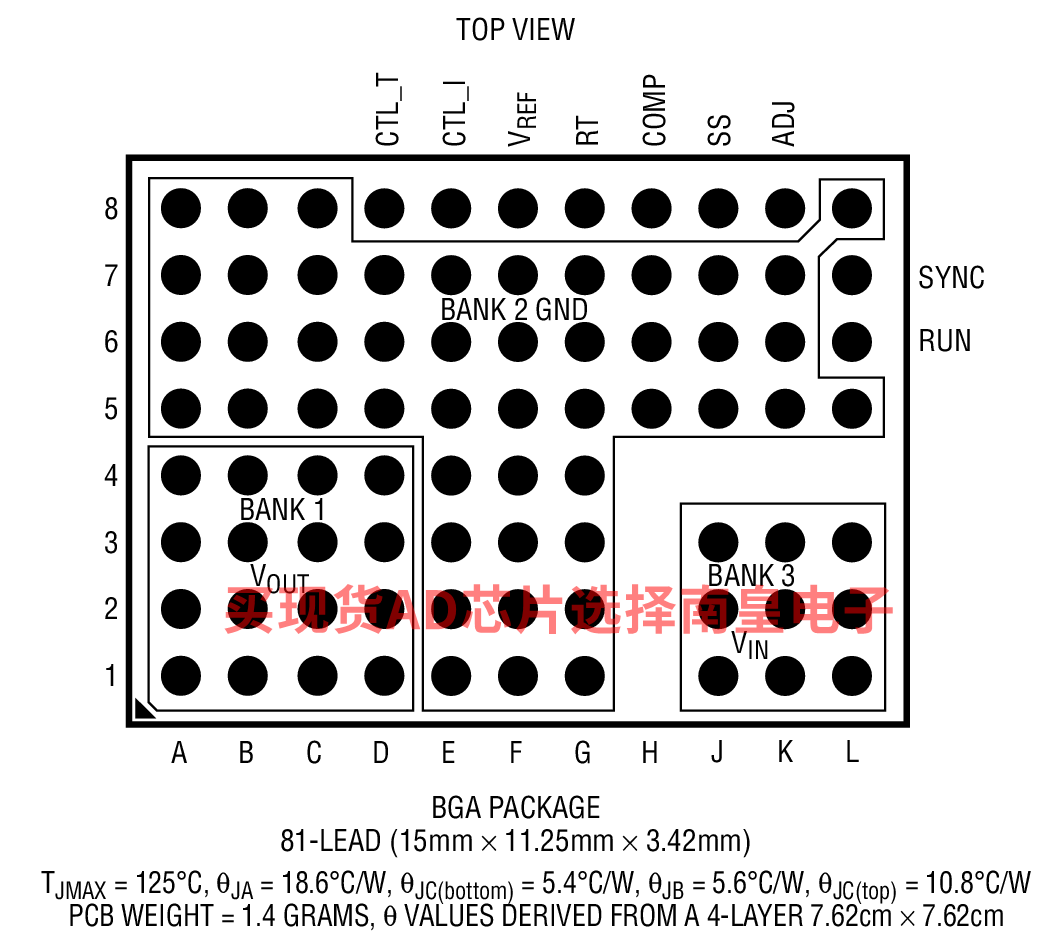

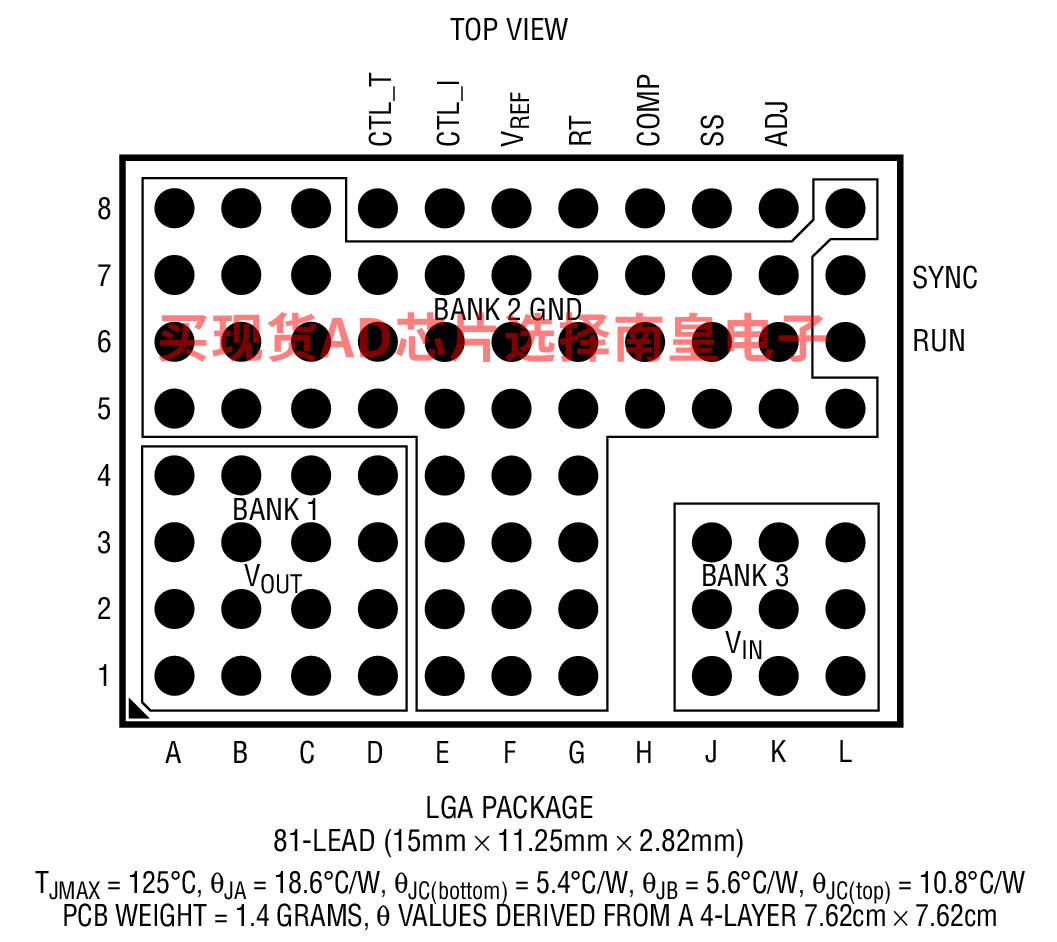

纤巧、扁平 (11.25mm x 15mm x 2.82mm) 的表面贴装型 LGA 封装和 (11.25mm x 15mm x 3.42mm) BGA 封装

LTM8052具体的完整产品型号参数及价格（美元）：

LTM8052AEV#PBF，封装：81-Lead LGA (15mm x 11.25mm x 2.82mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：17.59（100-499个）；14.49（1000+个）

LTM8052AEY#PBF，封装：81-Lead BGA (15mm x 11.25mm x 3.42mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：18.52（100-499个）；15.26（1000+个）

LTM8052AIV#PBF，封装：81-Lead LGA (15mm x 11.25mm x 2.82mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：19.36（100-499个）；15.94（1000+个）

LTM8052AIY，封装：81-Lead BGA (15mm x 11.25mm x 3.42mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：30.47（100-499个）；25.09（1000+个）

LTM8052AIY#PBF，封装：81-Lead BGA (15mm x 11.25mm x 3.42mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：20.3（100-499个）；16.71（1000+个）

LTM8052AMPV#PBF，封装：81-Lead LGA (15mm x 11.25mm x 2.82mm)，包装形式及数量：托盘，119，工作温度：-55 to 125C，AD官网报价：34.84（100-499个）；28.69（1000+个）

LTM8052AMPY，封装：81-Lead BGA (15mm x 11.25mm x 3.42mm)，包装形式及数量：托盘，119，工作温度：-55 to 125C，AD官网报价：45.95（100-499个）；37.84（1000+个）

LTM8052AMPY#PBF，封装：81-Lead BGA (15mm x 11.25mm x 3.42mm)，包装形式及数量：托盘，119，工作温度：-55 to 125C，AD官网报价：35.77（100-499个）；29.46（1000+个）

LTM8052EV#PBF，封装：81-Lead LGA (15mm x 11.25mm x 2.82mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：17.59（100-499个）；14.49（1000+个）

LTM8052EY#PBF，封装：81-Lead BGA (15mm x 11.25mm x 3.42mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：18.52（100-499个）；15.26（1000+个）

LTM8052IV#PBF，封装：81-Lead LGA (15mm x 11.25mm x 2.82mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：19.36（100-499个）；15.94（1000+个）

LTM8052IY，封装：81-Lead BGA (15mm x 11.25mm x 3.42mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：30.47（100-499个）；25.09（1000+个）

LTM8052IY#PBF，封装：81-Lead BGA (15mm x 11.25mm x 3.42mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：20.3（100-499个）；16.71（1000+个）

LTM8052MPV#PBF，封装：81-Lead LGA (15mm x 11.25mm x 2.82mm)，包装形式及数量：托盘，119，工作温度：-55 to 125C，AD官网报价：34.84（100-499个）；28.69（1000+个）

LTM8052MPY，封装：81-Lead BGA (15mm x 11.25mm x 3.42mm)，包装形式及数量：托盘，119，工作温度：-55 to 125C，AD官网报价：45.95（100-499个）；37.84（1000+个）

LTM8052MPY#PBF，封装：81-Lead BGA (15mm x 11.25mm x 3.42mm)，包装形式及数量：托盘，119，工作温度：-55 to 125C，AD官网报价：35.77（100-499个）；29.46（1000+个）

LTM8052的评估套件：

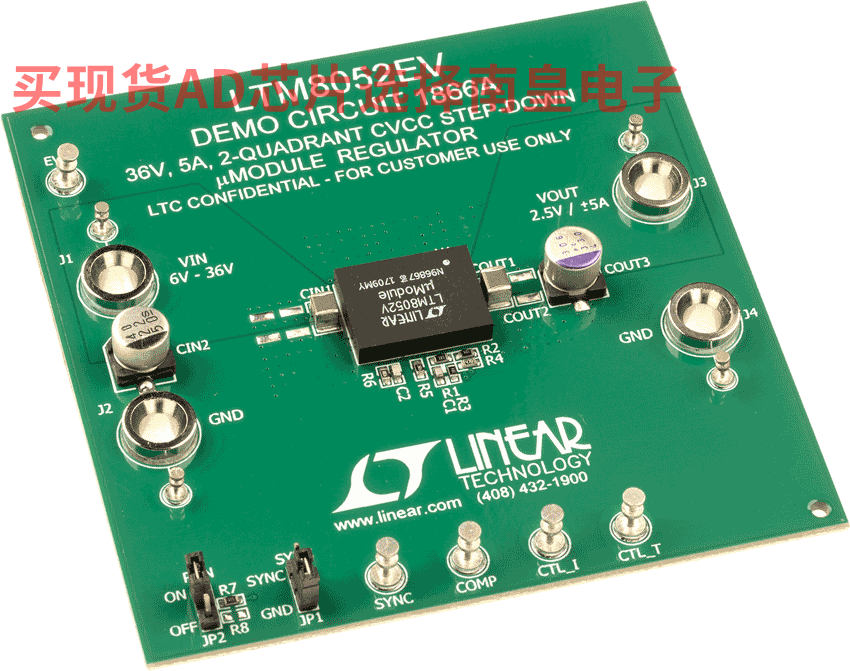

DC1866A：LTM8052EV Demo Board | 36VIN, 5A 2-Quadrant CVCC Step-Down µModule Voltage Regulator

DC1866A: Demo Board for the LTM8052/LTM8052A 36VIN, 5A, 2-Quadrant CVCC Step-Down µModule Regulator.

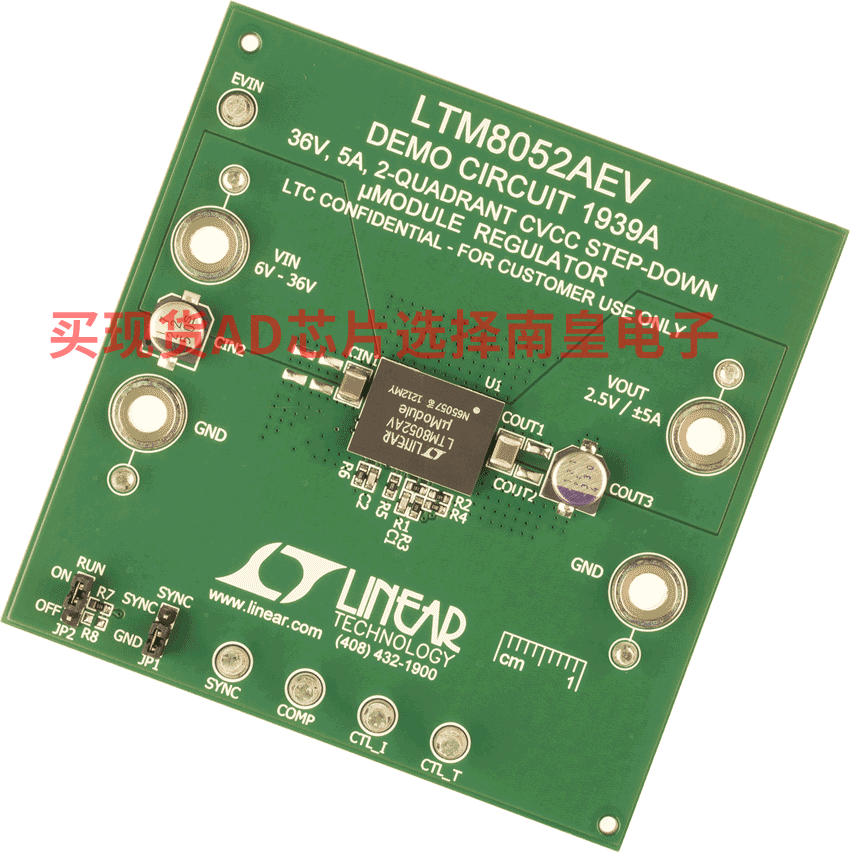

DC1939A：LTM8052A Demo Board | 36VIN, 5A 2-Quadrant CVCC Step-Down µModule regulator w/o OVP

DC1939A: Demo Board for the LTM8052/LTM8052A - 36VIN, 5A, 2-Quadrant CVCC Step-Down uModule Regulator.

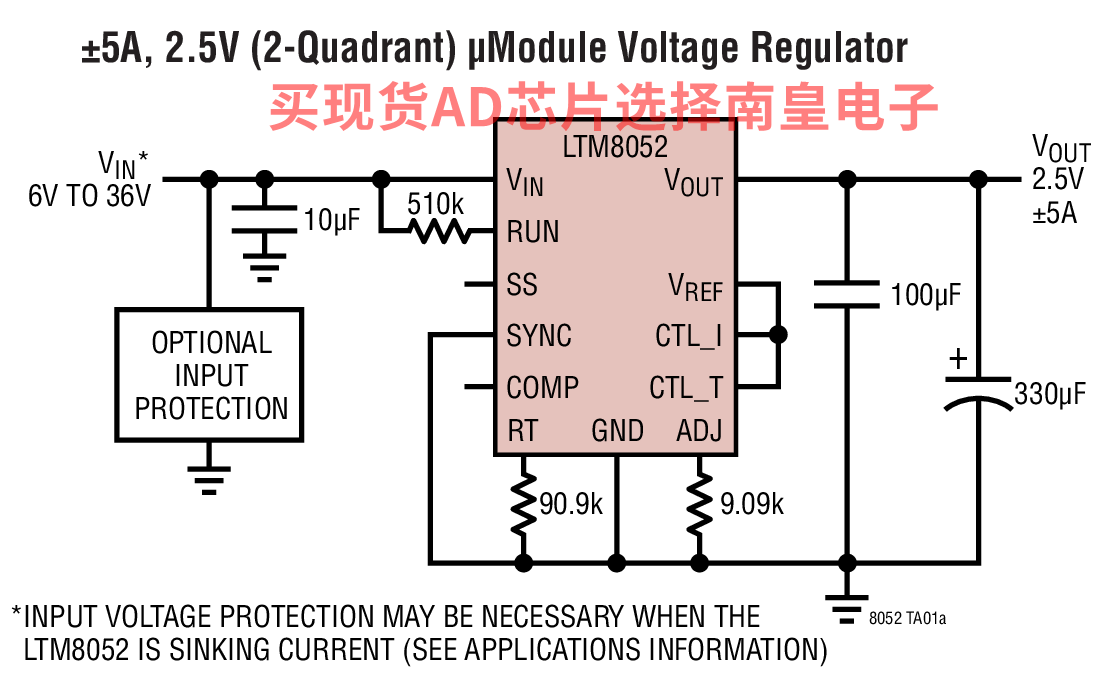

LTM8052的电路图解：

LTM8052的评估套件：
