LTM8051是一款四通道40VIN、1.2A降压型Silent Switcher μModule稳压器。Silent Switcher 架构可将 EMI 降至较低，同时在高达 3MHz 的频率下实现高效率运行。封装中内置控制器、功率开关、电感和其他相关元件。LTM8051 支持宽输入电压范围，0.8V 至 8V 的输出电压范围，以及 300kHz 至 3MHz 的开关频率范围，各范围分别通过单个电阻进行设置。只需要输入电容、输出电容就可以完成设计。网站上有LTM8051 产品视频 。

LTM8051采用紧凑型(6.25mm × 11.25mm × 2.22mm)超模压球栅阵列(BGA)封装，适合通过标准表面贴装设备进行自动化组装。LTM8051 提供 SnPb (BGA) 或符合 RoHS 标准的引脚表面处理。

应用

• 自动测试设备
• 分布式电源调节
• 工业电源
• 医疗设备

• 四个完整的降压型开关电源
• 低噪声 Silent Switcher 架构
• 符合 CISPR22 B 级标准
• 符合 CISPR25 5 级标准
• 宽输入电压范围：3V 至 40V
• 宽输出电压范围：0.8V 至 8V
• 可选的开关频率：300kHz 至 3MHz

• 当 12VIN、3.3VOUT、TA = 85°C 时，每个通道的连续输出电流为 1.2A
• 当 12VIN、3.3VOUT、TA = 60°C 时，每个通道的连续输出电流为 1.5A
• 多相或多 μModule 并联，可增加输出电流

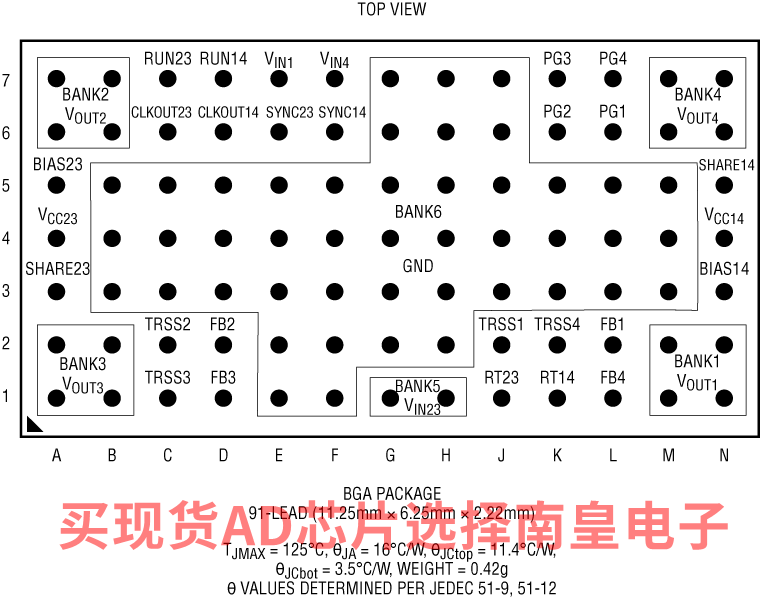

• 紧凑封装 (6.25mm × 11.25mm × 2.22mm) 表面贴装 BGA

LTM8051EY#PBF，封装：91-Lead BGA (11.25mm x 6.25mm x 2.22mm)，包装形式及数量：托盘，273，工作温度：-40 to 125C，AD官网报价：12.07（100-499个）；9.93（1000+个）

LTM8051IY，封装：91-Lead BGA (11.25mm x 6.25mm x 2.22mm)，包装形式及数量：托盘，273，工作温度：-40 to 125C，AD官网报价：20.08（100-499个）；17.94（1000+个）

LTM8051IY#PBF，封装：91-Lead BGA (11.25mm x 6.25mm x 2.22mm)，包装形式及数量：托盘，273，工作温度：-40 to 125C，AD官网报价：13.28（100-499个）；10.92（1000+个）

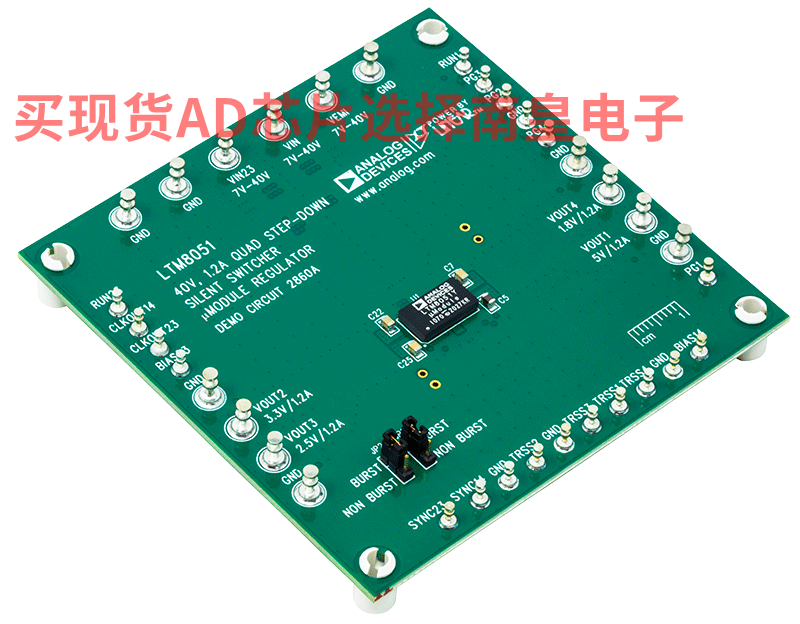

DC2860A：LTM8051演示板| 40V、1.2A四路降压型Silent Switcher μModule稳压器

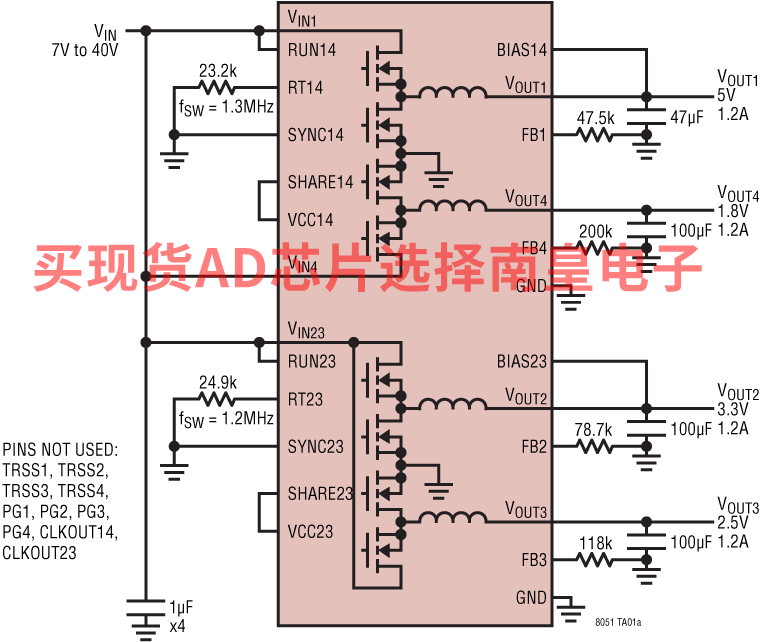

演示电路2860A是一款采用LTM8051 silent switcher μμModule稳压器的四路降压型DC/DC开关转换器。该演示板可通过7V至40V输入提供5V/1.2A、3.3V/1.2A、2.5V/1.2A和1.8V/1.2A四路输出。Silent Switcher架构较大限度地降低了EMI，同时可在高达3 MHz的频率下实现高效率。可通过跳线选择工作模式（Burst Mode或不连续工作模式/SYNC）。突发模式运行可提高轻负载时的效率。

LTM8051是一款具有电流模式控制方案的固定频率PWM稳压器。通道1和通道4的开关频率由RT14引脚与地之间的适当电阻(R11)进行设置。通道2和通道3的开关频率由RT23引脚与地之间的另一适当电阻(R23)进行设置。RUN14引脚（RUN14端子）可将LTM8051的通道1和通道4设置为微功耗关断模式，而RUN23引脚（RUN23端子）可将通道2和通道3设置为关断模式。输出跟踪和软启动引脚(TRSS1/TRSS2/TRSS3/TRSS4)允许用户在启动过程中控制输出电压斜坡速率。当每个通道的输出电压超出±7.5%的调节窗口时，该通道的电源正常输出(PG1/PG2/PG3/PG4)将变为低电平。

LTM8051数据手册提供完整的操作和应用说明。必须将该数据手册与本演示手册配合阅读。
