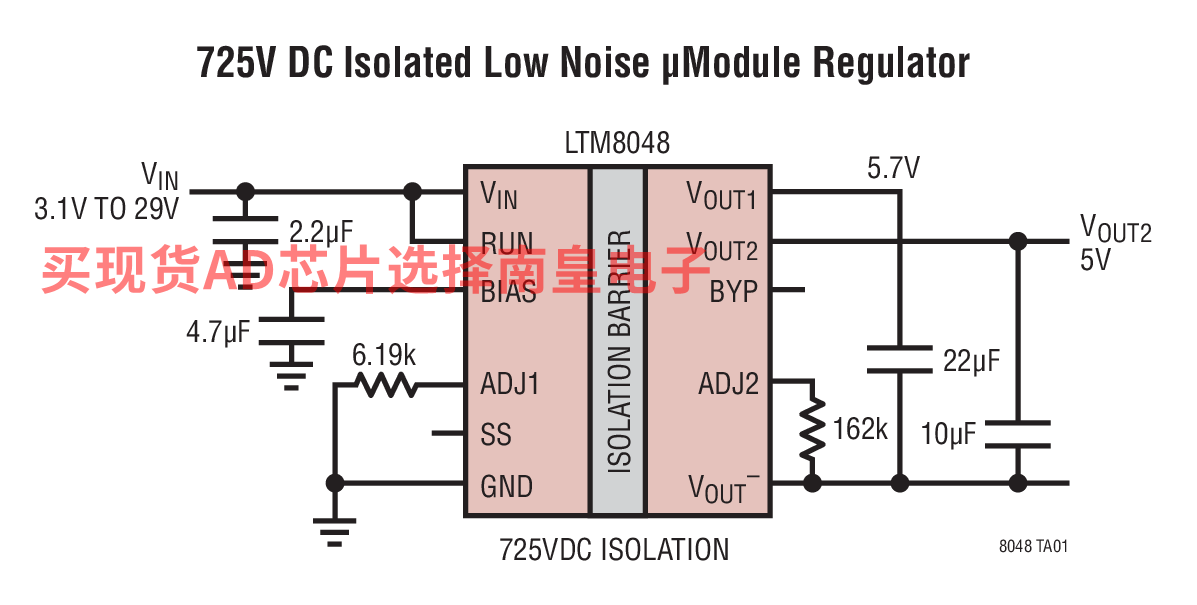

LTM8048 是一款具 LDO 后置稳压器的隔离型反激式 μModule DC/DC 转换器。LTM8048 具有一个 725VDC 的额定隔离电压。封装中内置了开关控制器、功率开关、变压器以及所有的支持组件。LTM8048 可以在 3.1V 至 32V 的输入电压范围内运作，支持 2.5V 至 13V 的输出电压范围 (由单个电阻器来设定)。另外，还集成了一个线性后置稳压器，其输出电压可调范围为 1.2V 至 12V (由单个电阻器来设定)。仅需采用输出、输入和旁路电容器便可实现完整的设计。可以采用其他组件来管制软起动控制和偏置。

LTM8048 采用耐热性能增强型、紧凑 (11.25mm x 9mm x 4.92mm) 模压树脂球栅阵列 (BGA) 封装，适合采用标准的表面贴装设备来进行自动化装配。LTM8048 具有符合 SnPb (BGA) 或 RoHS 标准的引脚涂层。

• 工业传感器
• 工业开关
• 接地环路调节



• 完整的开关模式电源
• 725VDC 隔离
• 宽输入电压范围：3.1V 至 32V
• VOUT1 输出：

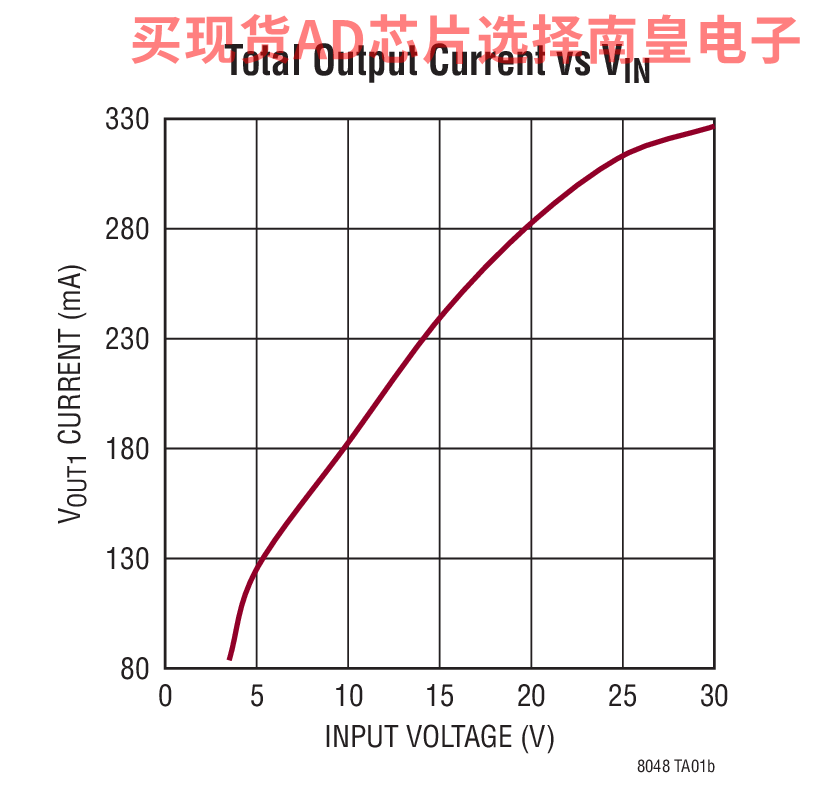

  • 高达 440mA (VOUT1 = 2.5V，24VIN)
  • 2.5V 至 13V 输出范围
• VOUT2 低噪声线性后置稳压器：

  • 高达 300mA
  • 1.2V 至 12V 输出范围
• 电流模式控制
• 可编程软起动
• 可由用户配置的欠压闭锁
• 符合 SnPb 或 RoHS 标准的涂层
• 扁平 (11.25mm x 9mm x 4.92mm) 表面贴装型 BGA 封装



LTM8048EY#PBF，封装：45-Lead BGA (11.25mm x 9mm x 4.92mm)，包装形式及数量：托盘，168，工作温度：-40 to 125C，AD官网报价：11.69（100-499个）；9.63（1000+个）

LTM8048IY，封装：45-Lead BGA (11.25mm x 9mm x 4.92mm)，包装形式及数量：托盘，168，工作温度：-40 to 125C，AD官网报价：17.68（100-499个）；14.55（1000+个）

LTM8048IY#PBF，封装：45-Lead BGA (11.25mm x 9mm x 4.92mm)，包装形式及数量：托盘，168，工作温度：-40 to 125C，AD官网报价：12.86（100-499个）；10.59（1000+个）

LTM8048MPY，封装：45-Lead BGA (11.25mm x 9mm x 4.92mm)，包装形式及数量：托盘，168，工作温度：-55 to 125C，AD官网报价：32.18（100-499个）；26.48（1000+个）

LTM8048MPY#PBF，封装：45-Lead BGA (11.25mm x 9mm x 4.92mm)，包装形式及数量：托盘，168，工作温度：-55 to 125C，AD官网报价：23.93（100-499个）；19.7（1000+个）

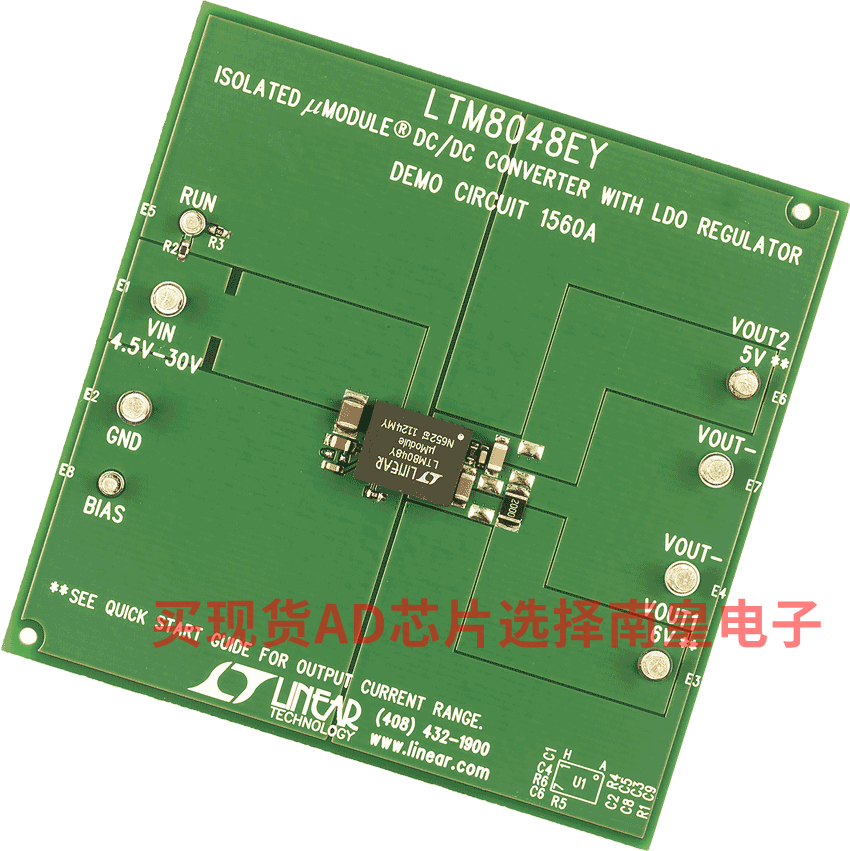

DC1560A：LTM8048 Demo Board | 725VDC Isolated µModule, 4.5V ≤ VIN ≤ 30V, VOUT = 5V @ 110mA to 370mA, LDO Post-Regulated Flyback

Demo circuit 1560A is an isolated flyback μModule DC/DC converter with LDO post regulator featuring LTM8048. The demo circuit is designed for a 6V flyback output and a 5V post regulator output from a 4.5V to 30V input. The typical current capability of the 6V flyback output varies with input voltage from about 110mA at VIN = 4.5V to about 370mA at VIN = 30V. The circuit provides 725VDC isolation.
