LTM8045 是一款 μModule (微型模块) DC/DC 转换器，其可通过简单地把适当的输出电压轨接地而配置为 SEPIC 或负输出转换器。在 SEPIC 配置中，经调节的输出电压可以高于、低于或等于输入电压。LTM8045 内置了功率器件、电感器、控制电路和无源组件。仅需采用输入和输出电容器、以及小电阻器以设定输出电压和开关频率便可实现完整的设计。可以采用其他的组件来控制软起动和欠压闭锁。

LTM8045 采用紧凑 (6.25mm x 11.25mm) 模压树脂球栅阵列 (BGA) 封装，适合采用标准的表面贴装设备来进行自动化装配。LTM8045 具有符合 SnPb (BGA) 或 RoHS 标准的引脚涂层。

Applications

• 电池供电型稳压器
• 局部负电压稳压器
• 低噪声放大器电源

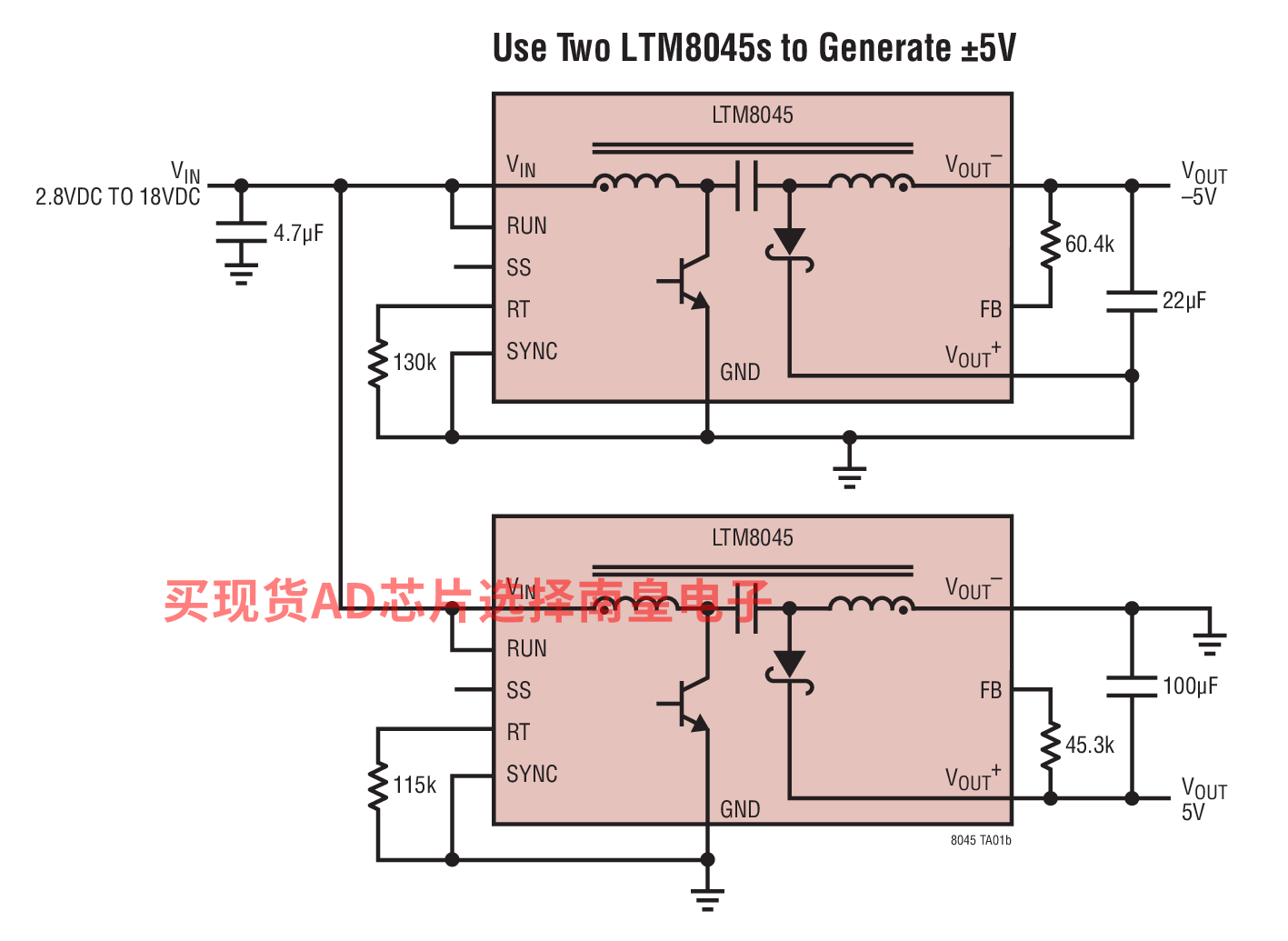

• SEPIC 或负输出拓扑
• 宽输入电压范围：2.8V 至 18V

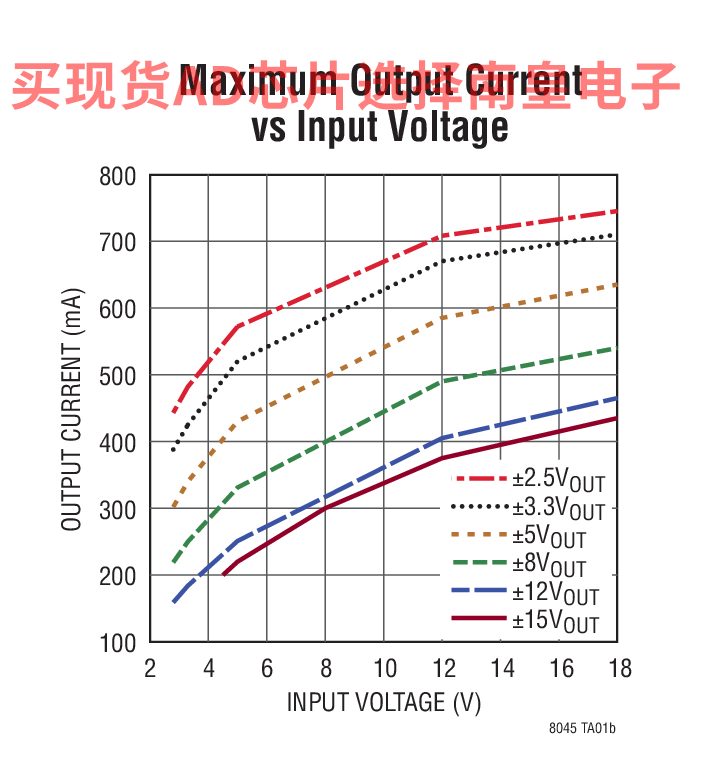

• 在 VIN = 12V、VOUT = 2.5V 或 –2.5V 时可提供高达 700mA 的输出电流
• 在 VIN = 12V、VOUT = 15V 或 –15V 时可提供高达 375mA 的输出电流
• 2.5V 至 15V 或 –2.5V 至 –15V 输出电压
• 可选的开关频率：200kHz 至 2MHz
• 可编程软启动
• 可由用户配置的欠压闭锁

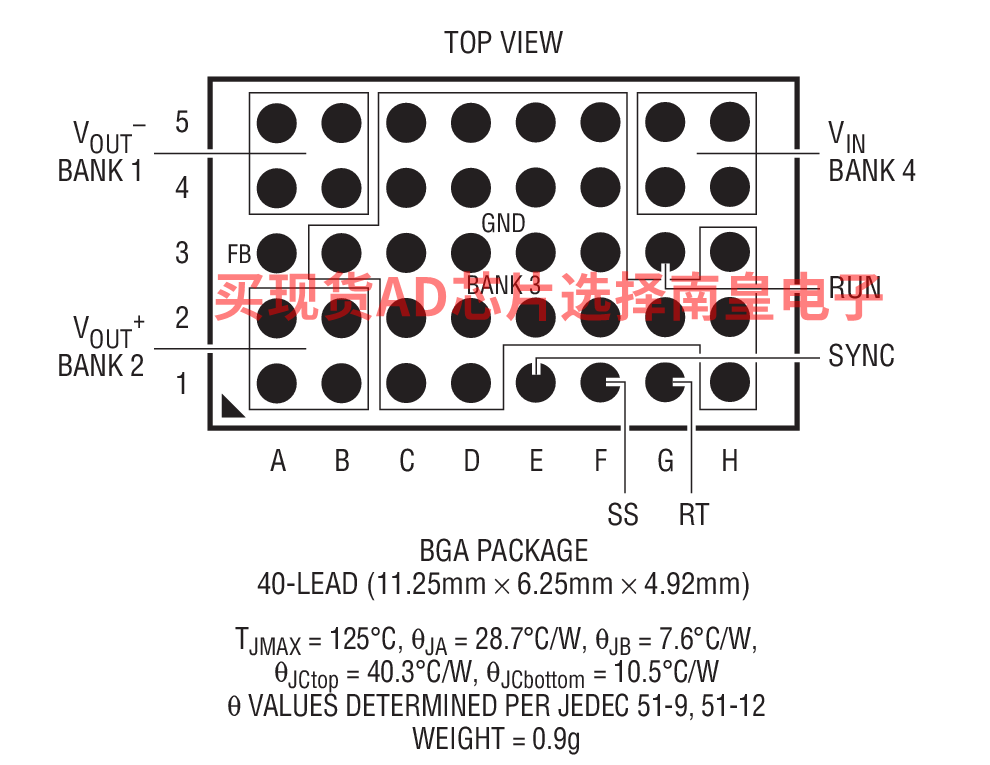

• 6.25mm x 11.25mm x 4.92mm BGA 封装



LTM8045EY#PBF，封装：40-Lead BGA (11.25mm x 6.25mm x 4.92mm)，包装形式及数量：托盘，273，工作温度：-40 to 125C，AD官网报价：9.31（100-499个）；7.67（1000+个）

LTM8045IY，封装：40-Lead BGA (11.25mm x 6.25mm x 4.92mm)，包装形式及数量：托盘，273，工作温度：-40 to 125C，AD官网报价：14.52（100-499个）；11.96（1000+个）

LTM8045IY#PBF，封装：40-Lead BGA (11.25mm x 6.25mm x 4.92mm)，包装形式及数量：托盘，273，工作温度：-40 to 125C，AD官网报价：10.24（100-499个）；8.44（1000+个）

LTM8045MPY，封装：40-Lead BGA (11.25mm x 6.25mm x 4.92mm)，包装形式及数量：托盘，273，工作温度：-55 to 125C，AD官网报价：22.92（100-499个）；18.89（1000+个）

LTM8045MPY#PBF，封装：40-Lead BGA (11.25mm x 6.25mm x 4.92mm)，包装形式及数量：托盘，273，工作温度：-55 to 125C，AD官网报价：18.66（100-499个）；15.37（1000+个）

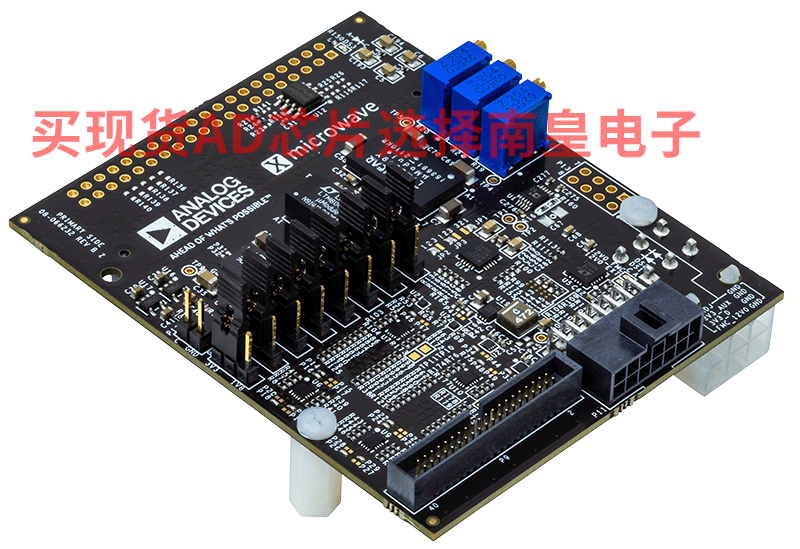

AD-FMCXMWBR1-EBZ：兼容 FMC X-Microwave 的电平转换器和电源套件

AD-FMCXMWBR1-EBZ 是一个电平转换器和电源板，外形规格与 FMC 兼容。它由 FMC 连接器供电，而对于需要更高负载电流的应用，可以添加外部电源。在这种情况下，将优先使用外部电源。

AD-FMCXMWBR1-EBZ 支持在控制器/FPGA 套件与 X-MW 模块之间使用转换的多电平数字通信路径。该模块提供具有高电流能力的多个电源电压，可在原型制作中用于偏置 X-MW 模块或其他 IC’。

应用

RF 和微波设计 电压电平转换 通用软件无线电 雷达系统 点对点通信系统 多输入/多输出 (MIMO) 无线电 自动测试设备
