LTM8032（符合 EN55022B 规格的 36V、2A DC/DC μModule 稳压器）-AD代理

LTM8032的基本参数

制造厂商：AD
产品类别：μModule 稳压器
技术类目：μModule降压稳压器
功能描述：符合 EN55022B 规格的 36V、2A DC/DC μModule 稳压器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTM8032的产品详情：

LTM8032 是一款电磁兼容 (EMC) 36V、2A DC/DC μModule 降压型转换器，专为符合 EN55022 标准的辐射发射要求而设计。可通过增设标准的滤波器元件来满足传导发射要求。封装中内置了开关控制器、功率开关、电感器、滤波器以及所有的支持元件。LTM8032 可在 3.6V 至 36V 的输入电压范围内运作，支持 0.8V 至 10V 的输出电压范围、以及 200kHz 至 2.4MHz 的开关频率范围 (均由单个电阻器来设定)。仅需采用大容量的输入和输出滤波电容器便可实现完整的设计。由于采用了扁平的封装，因而可以利用 PC 板底部的未用空间以实现高密度负载点调节。

LTM8032 采用耐热性能增强型紧凑和扁平的模压树脂焊盘网格阵列 (LGA) 封装和球式网格阵列 (BGA) 封装，适合采用标准表面贴装设备来进行自动化装配。LTM8032 具有符合 SnPb (BGA) 或 RoHS 标准的引脚涂层。

Applications

汽车电池调节
便携式产品电源
分布式电源调节
工业电源
墙上变压器调节

LTM8032的优势和特点：

完整的降压型开关模式电源
宽输入电压范围：3.6V 至 36V
2A 输出电流
0.8V 至 10V 输出电压
可选开关频率：200kHz 至 2.4MHz
符合 EN55022 Class B 标准
电流模式控制
可编程软起动
符合 SnPb (BGA) 或 RoHS 标准 (LGA 和 BAG) 的涂层
扁平的表面贴装型 LGA (9mm x 15mm x 2.82mm) 封装和 BGA (9mm x 15mm x 3.42mm) 封装

LTM8032具体的完整产品型号参数及价格（美元）：

LTM8032EV#PBF，封装：71-Lead LGA (15mm x 9mm x 2.82mm)，包装形式及数量：托盘，170，工作温度：-40 to 125C，AD官网报价：14.63（100-499个）；12.05（1000+个）

LTM8032EY#PBF，封装：71-Lead BGA (15mm x 9mm x 3.42mm)，包装形式及数量：托盘，170，工作温度：-40 to 125C，AD官网报价：15.57（100-499个）；12.82（1000+个）

LTM8032IV#PBF，封装：71-Lead LGA (15mm x 9mm x 2.82mm)，包装形式及数量：托盘，170，工作温度：-40 to 125C，AD官网报价：16.09（100-499个）；13.26（1000+个）

LTM8032IY，封装：71-Lead BGA (15mm x 9mm x 3.42mm)，包装形式及数量：托盘，170，工作温度：-40 to 125C，AD官网报价：24.63（100-499个）；20.27（1000+个）

LTM8032IY#PBF，封装：71-Lead BGA (15mm x 9mm x 3.42mm)，包装形式及数量：托盘，170，工作温度：-40 to 125C，AD官网报价：17.03（100-499个）；14.03（1000+个）

LTM8032MPV#PBF，封装：71-Lead LGA (15mm x 9mm x 2.82mm)，包装形式及数量：托盘，170，工作温度：-55 to 125C，AD官网报价：31.25（100-499个）；25.74（1000+个）

LTM8032MPY，封装：71-Lead BGA (15mm x 9mm x 3.42mm)，包装形式及数量：托盘，170，工作温度：-55 to 125C，AD官网报价：39.79（100-499个）；32.77（1000+个）

LTM8032MPY#PBF，封装：71-Lead BGA (15mm x 9mm x 3.42mm)，包装形式及数量：托盘，170，工作温度：-55 to 125C，AD官网报价：32.21（100-499个）；26.52（1000+个）

LTM8032的评估套件：

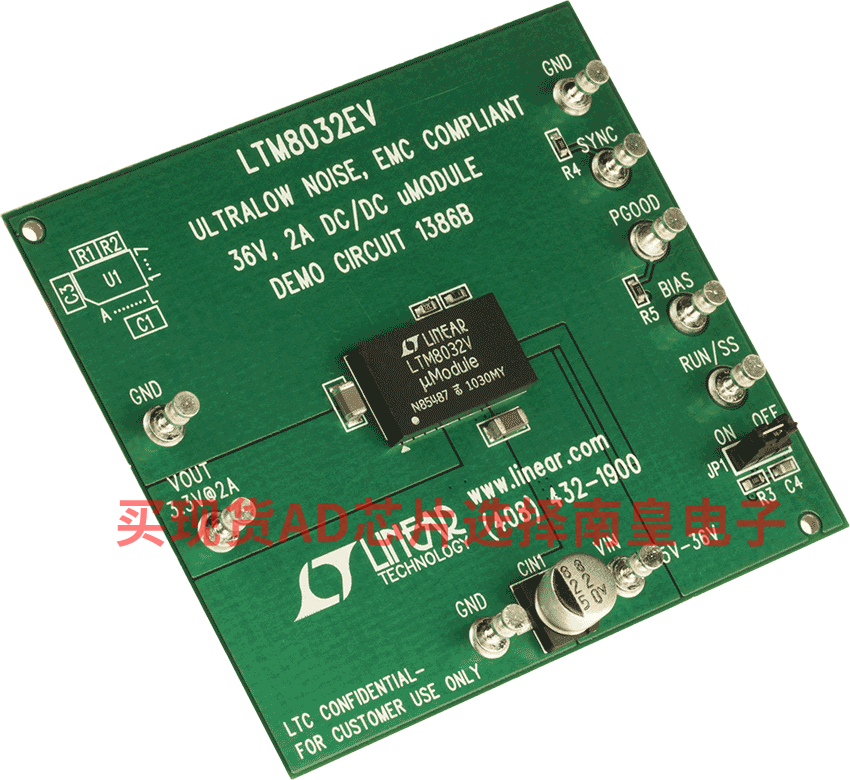

DC1386B：LTM8032EV Demo Board | Ultralow Noise 36V, 2A DC/DC µModule Regulator

Demonstration circuit 1386 features the LTM8032, a 2A EN55022 Class B certified step-down converter. This μModule regulator is configured to deliver a 3.3V output from an input voltage between 5.5V to 36V at a switching frequency of 600kHz. The wide input range of the LTM8032 allows a variety of input sources. Under light load conditions, the available Burst Mode operation supports high efficiency with low output ripple.

LTM8032的电路图解：

LTM8032的评估套件：
