LTM8026的基本参数

制造厂商：AD
产品类别：μModule 稳压器
技术类目：μModule电池充电器
功能描述：36VIN、5A CVCC 降压型 μModule 稳压器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTM8026的产品详情：

LTM8026 是一款 36VIN、5A 恒定电压、恒定电流 (CVCC) 降压型 μModule 稳压器。封装中内置了开关控制器、电源开关、电感器以及支持组件。LTM8026 可在一个 6V 至 36V 的输入电压范围内运作，支持 1.2V 至 24V 的输出电压范围。CVCC 操作使 LTM8026 能在整个输出范围内准确地调节其高达 5A 的输出电流。输出电流可利用一个控制电压、单个电阻器或一个热敏电阻来设定。仅需采用负责设定输出电压和频率的电阻器以及大容量的输入和输出滤波电容器便可实现完整的设计。

LTM8026 采用了耐热性能增强型的紧凑 (11.25mm x 15mm) 模压焊盘网格阵列 (LGA) 和球式网格阵列 (BGA) 封装，适合采用标准的表面贴装设备来进行自动化装配。LTM8026 具有符合 SnPb (BGA) 或 RoHS 标准的引脚涂层。

应用

超级电容器充电
通用工业
极限短路保护或准确的输出电流限值
基于微控制器的电池充电
高功率 LED 驱动
多输入、单输出电压转换

LTM8026的优势和特点：

完整的降压型开关模式电源
恒定电压恒定电流操作
高达 5A 的可选输出电流
可通过并联以增加输出电流，即使采用不同的电压电源也不例外
宽输入电压范围：6V 至 36V
1.2V 至 24V 输出电压
可选的开关频率：100kHz 至 1MHz
符合 SnPb 或 RoHS 标准的涂层
可编程软起动

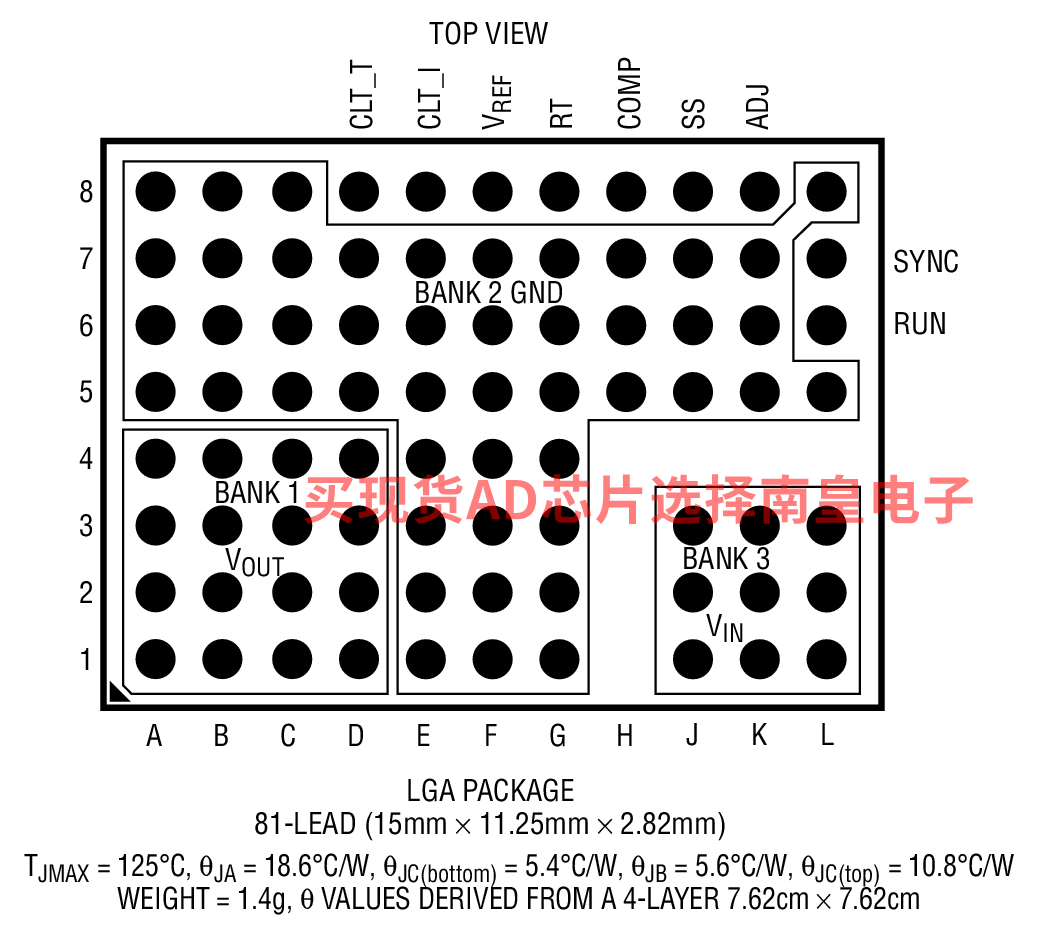

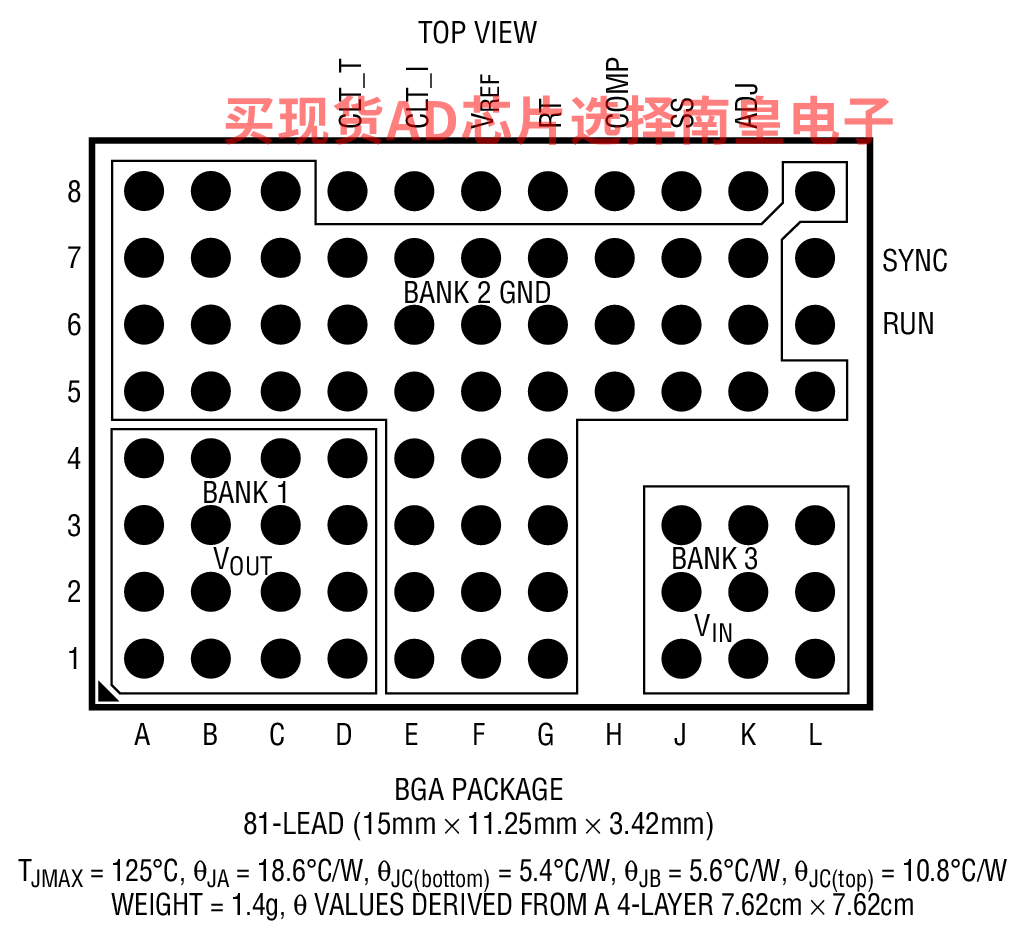

LGA (11.25mm x 15mm x 2.82mm) 和 BGA (11.25mm x 15mm x 3.42mm) 封装

LTM8026具体的完整产品型号参数及价格（美元）：

LTM8026EV#PBF，封装：81-Lead LGA (15mm x 11.25mm x 2.82mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：16.81（100-499个）；13.84（1000+个）

LTM8026EY#PBF，封装：81-Lead BGA (15mm x 11.25mm x 3.42mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：18（100-499个）；14.82（1000+个）

LTM8026IV#PBF，封装：81-Lead LGA (15mm x 11.25mm x 2.82mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：18.49（100-499个）；15.22（1000+个）

LTM8026IY，封装：81-Lead BGA (15mm x 11.25mm x 3.42mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：28.33（100-499个）；23.33（1000+个）

LTM8026IY#PBF，封装：81-Lead BGA (15mm x 11.25mm x 3.42mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：19.68（100-499个）；16.2（1000+个）

LTM8026MPV#PBF，封装：81-Lead LGA (15mm x 11.25mm x 2.82mm)，包装形式及数量：托盘，119，工作温度：-55 to 125C，AD官网报价：34.11（100-499个）；28.09（1000+个）

LTM8026MPY，封装：81-Lead BGA (15mm x 11.25mm x 3.42mm)，包装形式及数量：托盘，119，工作温度：-55 to 125C，AD官网报价：43.96（100-499个）；36.2（1000+个）

LTM8026MPY#PBF，封装：81-Lead BGA (15mm x 11.25mm x 3.42mm)，包装形式及数量：托盘，119，工作温度：-55 to 125C，AD官网报价：35.30（100-499个）；29.07（1000+个）

LTM8026的评估套件：

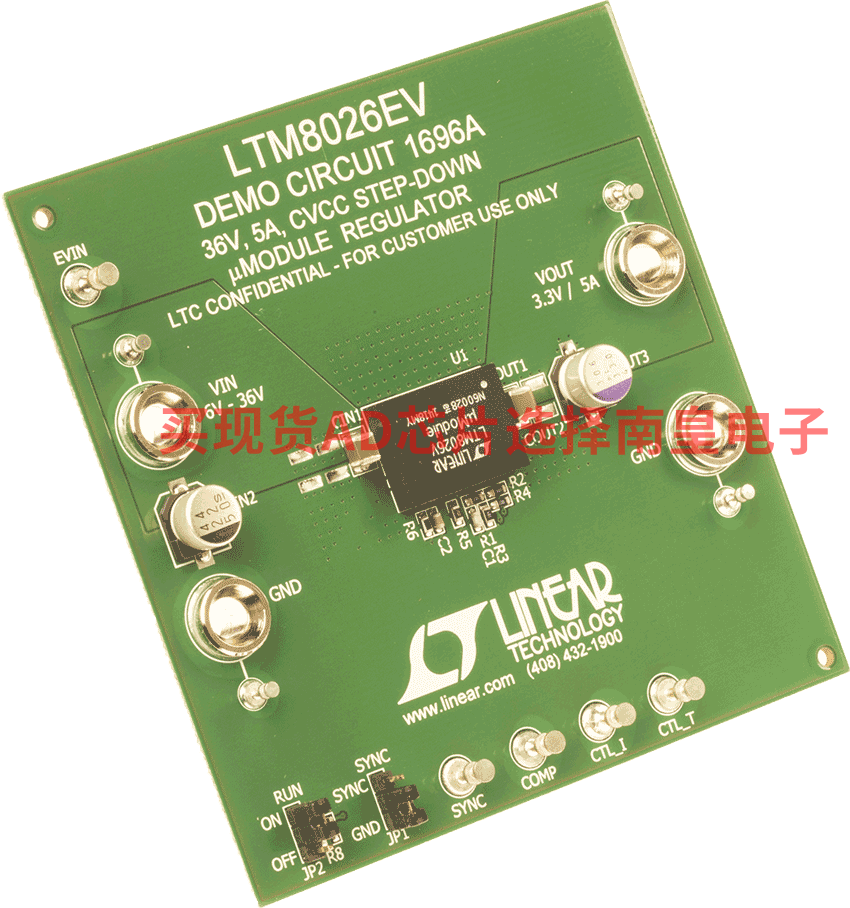

DC1696A：LTM8026 Demo Board | CVCC Buck uModule, 6V ≤ VIN ≤ 36V, VOUT = 3.3V @ 5A

Demonstration circuit 1696 is a 36V, 5A, CVCC step-down μModule regulator featuring the LTM8026. The demo circuit is designed for a 3.3V output from an input voltage range of 6V to 36V. The output can source 5A. The circuit can be operated in either constant voltage mode or constant current mode.

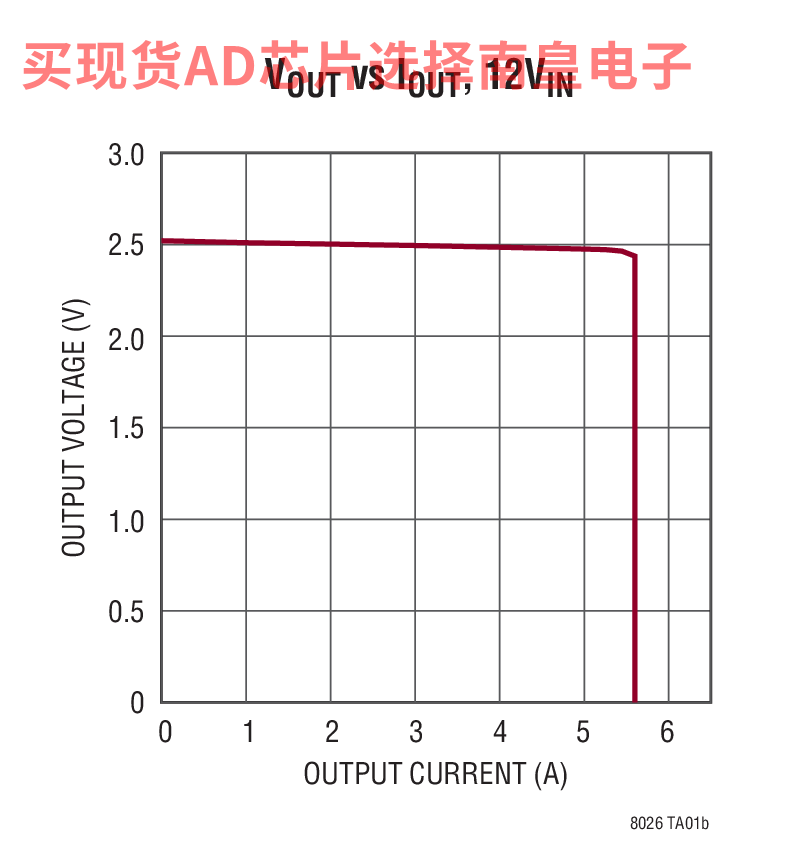

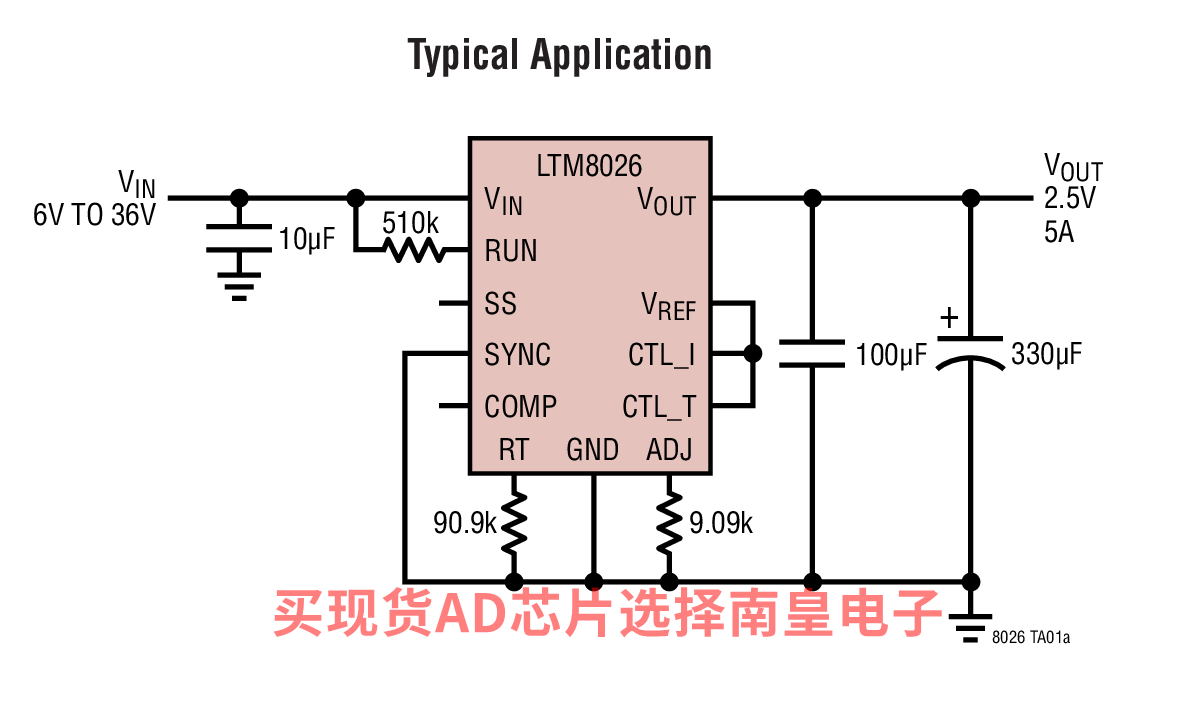

LTM8026的电路图解：
