LTM8024 是一款 40VIN 双路 3.5A 或单路 7A 降压型 Silent Switcher µModule 稳压器。Silent Switcher 架构较大限度地降低了 EMI，同时可在高达 3MHz 的频率下实现高效率。封装内包括控制器、电源开关、电感器和配套组件。LTM8024 具有宽输入工作电压范围，并支持 0.8V 至 8V 的输出电压和 200kHz 至 3MHz 的开关频率范围，这两个范围各由一个电阻器进行设置。只需要批量输入和输出滤波电容器即可完成该设计。LTM8024 产品视频可在网站上获得。

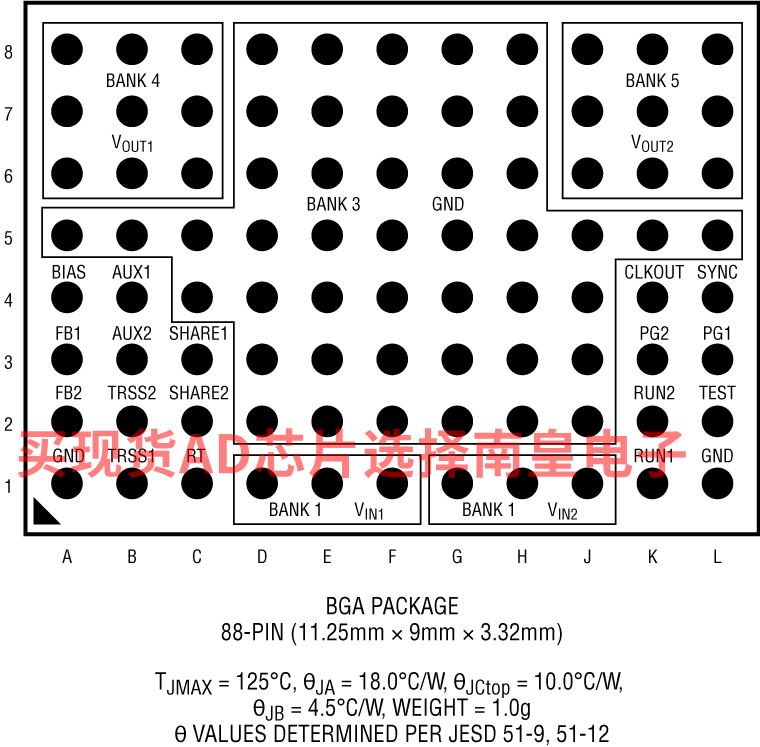

LTM8024 封装在耐热性能增强型紧凑式 (9mm × 11.25mm × 3.32mm) 超模压球栅阵列 (BGA) 封装中，这种封装适合通过标准表面贴装设备进行自动装配。LTM8024 符合 RoHS 指令。

应用

• 汽车电池调节
• 便携产品电源
• 分布式电源调节
• 工业电源

• 两个完整的降压开关电源
• 低噪声 Silent Switcher 架构
• 符合 CISPR22 B 级标准
• 宽输入电压范围：3V 至 40V
• 宽输出电压范围：0.8V 至 8V

• 12VIN、3.3VOUT、TA = 80°C 时每通道的连续输出电流为 3.5A
• 多相并联运行以增加电流
• 可选的开关频率：200kHz 至 3MHz
• 紧凑封装 (9mm × 11.25mm × 3.32mm) 表面贴装 BGA

LTM8024EY#PBF，封装：88-Lead BGA (11.25mm x 9mm x 3.32mm)，包装形式及数量：托盘，168，工作温度：-40 to 125C，AD官网报价：15.58（100-499个）；12.82（1000+个）

LTM8024IY#PBF，封装：88-Lead BGA (11.25mm x 9mm x 3.32mm)，包装形式及数量：托盘，168，工作温度：-40 to 125C，AD官网报价：17.13（100-499个）；14.1（1000+个）

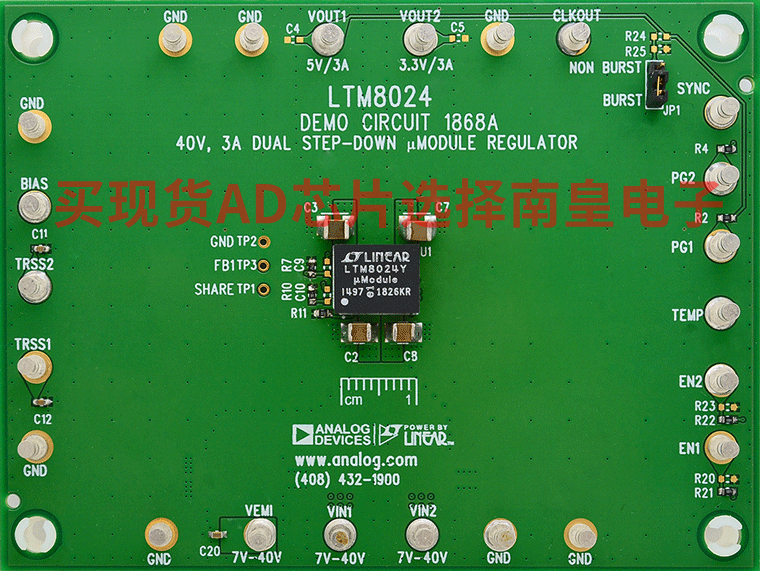

DC1868A：LTM8024演示板 | 40V、双路3A降压型μModule稳压器

演示电路1868A是一款采用LTM8024 μModule稳压器的双路降压型DC/DC开关转换器。该演示板可通过7V至40V输入提供5V/3A和3.3V/3A双路输出。Silent Switcher 架构较大限度地降低了EMI，同时可在高达3MHz的频率下实现高效率。可通过跳线选择工作模式（突发模式或不连续模式/SYNC）。突发模式运行可提高轻负载时的效率。

LTM8024是一款具有电流模式控制方案的固定频率PWM稳压器。开关频率由连接在RT引脚和大地之间的相应电阻器(R11)进行设置。可以使用RUN引脚（EN1/EN2端子）将LTM8024设置为微功耗关断模式。当每个通道的输出电压超出±7.5%的调节窗口时，该通道的电源正常输出（PG1或PG2端子）将变为低电平。

LTM8024数据手册提供了完整的操作和应用说明。必须将该数据手册与本演示手册配合阅读。
