LTM8023（2A、36V DC/DC 降压型 μModule 稳压器）-AD代理

LTM8023的基本参数

制造厂商：AD
产品类别：μModule 稳压器
技术类目：μModule降压稳压器
功能描述：2A、36V DC/DC 降压型 μModule 稳压器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTM8023的产品详情：

LTM8023 是一款完整的 2A、DC/DC 降压型电源。封装中包括了开关控制器、功率开关、电感器以及所有的支持元件。LTM8023 可在 3.6V 至 36V 的输入电压范围内运作，支持 0.8V 至 10V 的输出电压范围和 200kHz 至 2.4MHz 的开关频率范围 (均由单个电阻器来设定)。仅需采用大容量的输入和输出滤波电容器便可实现完整的设计。

由于采用了扁平的封装，因而可以利用 PC 板底部上的未用空间，以实现高密度负载点调节。

LTM8023 采用了耐热增强型的紧凑和扁平的模压焊盘网格阵列 (LGA) 和球式网格阵列 (BGA) 封装，适合采用标准的表面贴装设备来进行自动化装配。LTM8023 具有符合 SnPb (BGA) 或 RoHS 标准的引脚涂层。

Applications

汽车电池调节
便携式产品电源
分布式电源调节
工业电源
墙上变压器调节

LTM8023的优势和特点：

完整的降压开关模式电源
宽输入电压范围：3.6V 至 36V
2A 输出电流
0.8V 至 10V 输出电压
可选的开关频率：200kHz 至 2.4MHz
电流模式控制
可编程软起动
符合 SnPb (BGA) 或 RoHS 标准 (LGA 和 BGA) 的涂层
纤巧、扁平的表面贴装型 LGA (9mm x 11.25mm x 2.82mm) 和 BGA (9mm x 11.25mm x 3.42mm) 封装

LTM8023具体的完整产品型号参数及价格（美元）：

LTM8023EV#PBF，封装：50-Lead LGA (11.25mm x 9mm x 2.82mm)，包装形式及数量：托盘，210，工作温度：-40 to 125C，AD官网报价：10.29（100-499个）；8.75（1000+个）

LTM8023EY#PBF，封装：50-Lead BGA (11.25mm x 9mm x 3.42mm)，包装形式及数量：托盘，168，工作温度：-40 to 125C，AD官网报价：11.39（100-499个）；9.37（1000+个）

LTM8023IV#PBF，封装：50-Lead LGA (11.25mm x 9mm x 2.82mm)，包装形式及数量：托盘，210，工作温度：-40 to 125C，AD官网报价：11.69（100-499个）；9.63（1000+个）

LTM8023IY，封装：50-Lead BGA (11.25mm x 9mm x 3.42mm)，包装形式及数量：托盘，168，工作温度：-40 to 125C，AD官网报价：17.85（100-499个）；14.71（1000+个）

LTM8023IY#PBF，封装：50-Lead BGA (11.25mm x 9mm x 3.42mm)，包装形式及数量：托盘，168，工作温度：-40 to 125C，AD官网报价：12.52（100-499个）；10.31（1000+个）

LTM8023MPV#PBF，封装：50-Lead LGA (11.25mm x 9mm x 2.82mm)，包装形式及数量：托盘，210，工作温度：-55 to 125C，AD官网报价：21.75（100-499个）；17.91（1000+个）

LTM8023MPY，封装：50-Lead BGA (11.25mm x 9mm x 3.42mm)，包装形式及数量：托盘，168，工作温度：-55 to 125C，AD官网报价：28.63（100-499个）；23.57（1000+个）

LTM8023MPY#PBF，封装：50-Lead BGA (11.25mm x 9mm x 3.42mm)，包装形式及数量：托盘，168，工作温度：-55 to 125C，AD官网报价：23.29（100-499个）；19.17（1000+个）

LTM8023的评估套件：

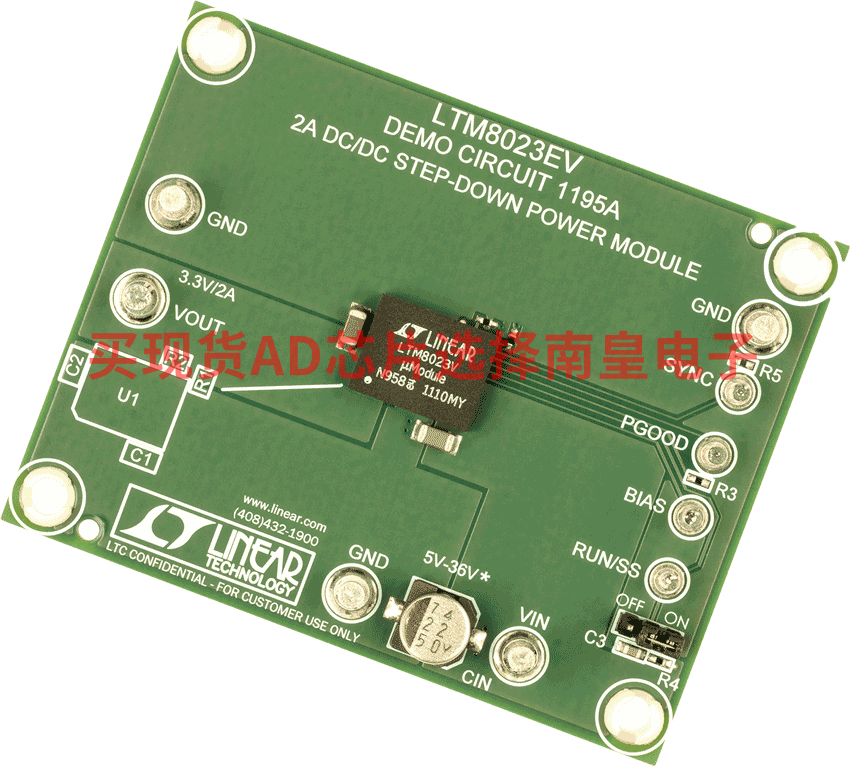

DC1195A：LTM8023 Demo Board | 36V, 2A Step-Down µModule Regulator

Demonstration circuit 1195 features the LTM8023, a step-down regulator preconfigured to deliver 3.3V at up to 2A from a 5V to 36V input supply. The LTM8023 is a step-down converter, so minimum amount of headroom is required to keep the output in regulation. In addition, the input voltage required to turn on is higher than that required to run (see Minimum Input Voltage section in the data sheet for detail). The optional Burst Mode operation of LTM8023 supports high efficiency and low output ripple at light load conditions.

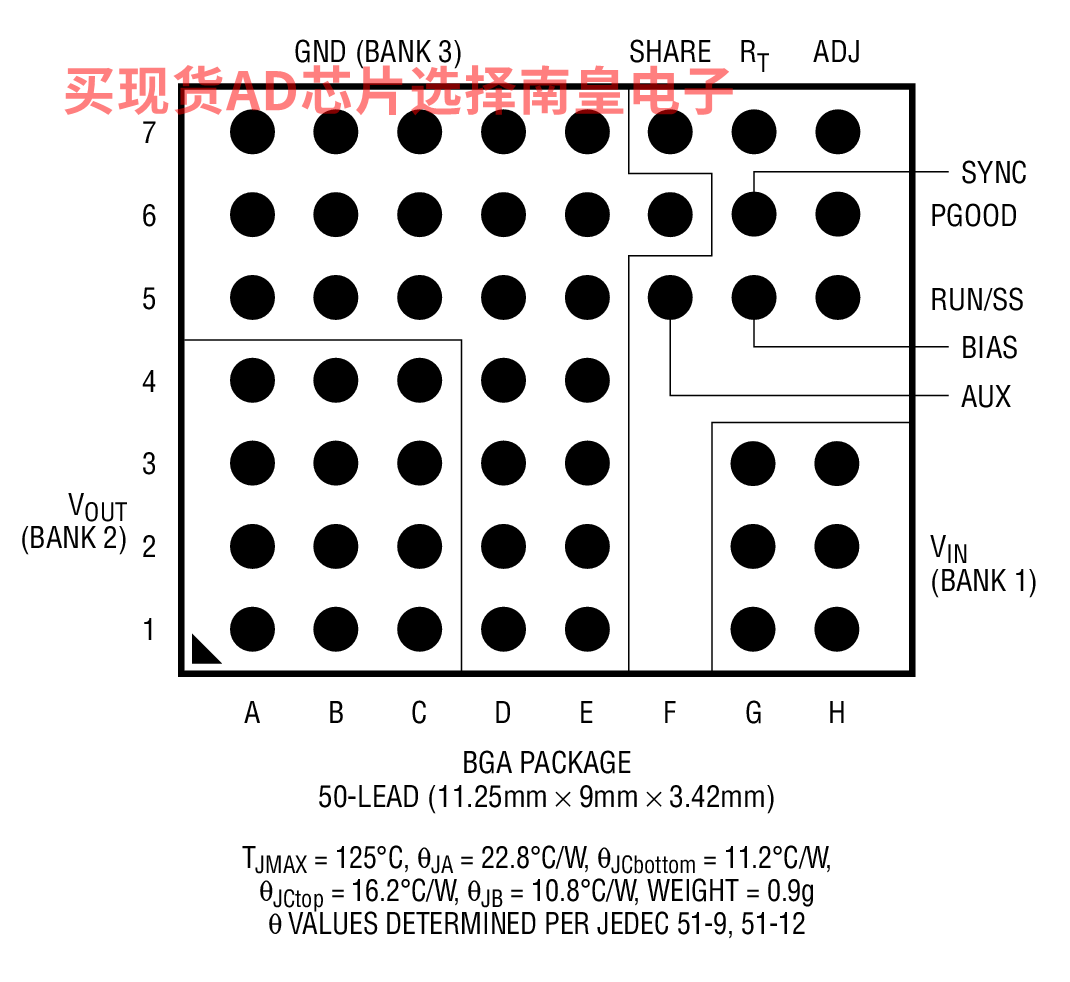

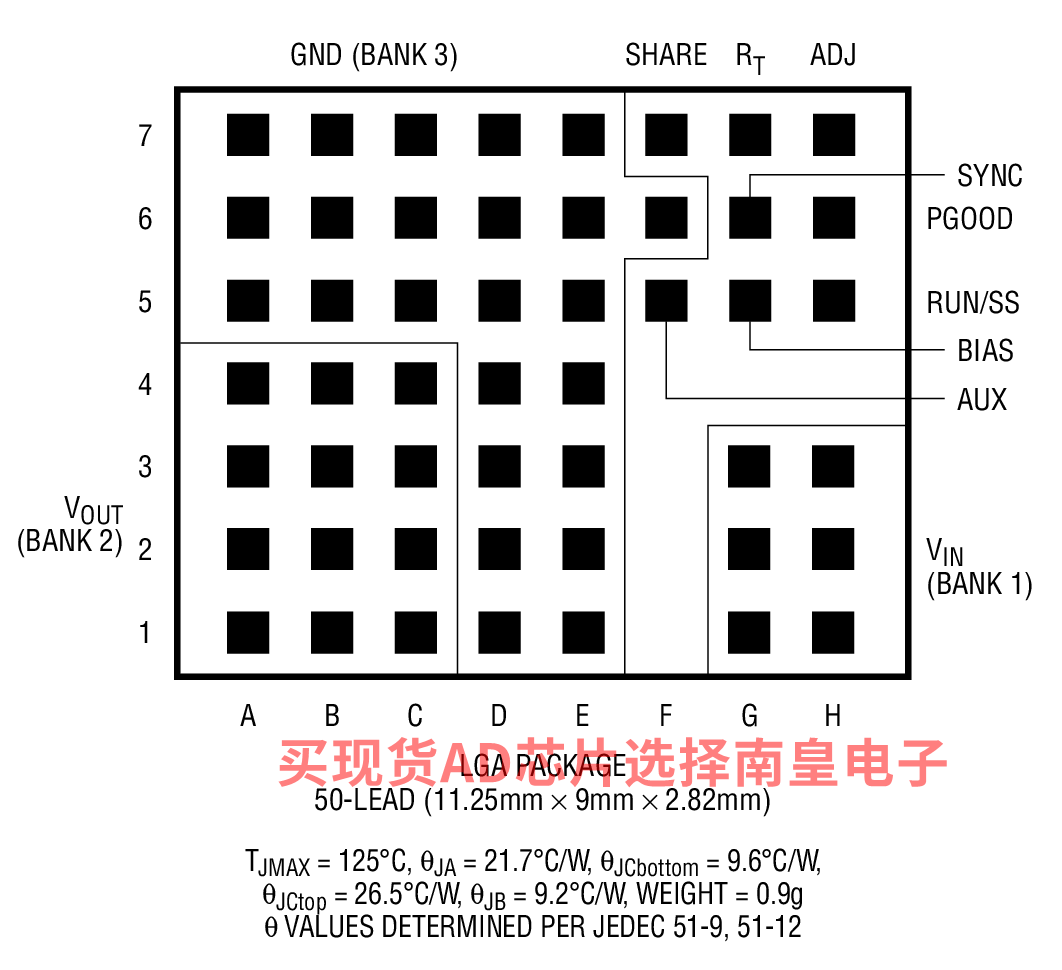

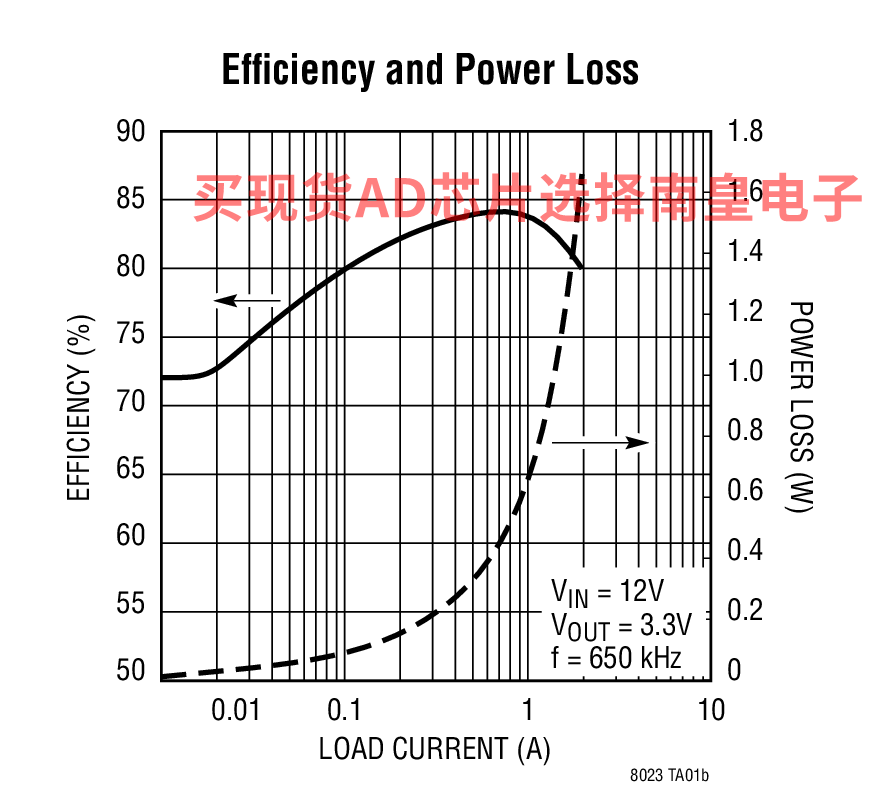

LTM8023的电路图解：

LTM8023的评估套件：
