LTM8020（200mA、36V DC/DC μModule 稳压器）-AD代理

LTM8020的基本参数

制造厂商：AD
产品类别：μModule 稳压器
技术类目：μModule降压稳压器
功能描述：200mA、36V DC/DC μModule 稳压器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTM8020的产品详情：

LTM8020 是一款完整的 200mA、DC/DC 降压型电源。封装中内置了开关控制器、电源开关、电感器以及所有的支持元件。LTM8020 可在 4V 至 36V 的输入电压范围内运作，支持 1.25V 至 5V 的输出电压范围 (由单个电阻器来设定)。仅需采用大容量电容器便可实现完整的设计。 LTM8020 符合 EN55022 的辐射发射要求。可加入标准滤波器件以符合传导发射要求。

由于采用了扁平 (高度仅 2.32mm) 纤巧型封装，因而可以利用 PC 板底部的未用空间，以实现高密度负载点调节。

LTM8020 采用耐热增强型的紧凑 (6.25mm x 6.25mm)、扁平 (高度仅 2.32mm) 模压树脂焊盘网格阵列 (LGA) 封装，适合采用标准的表面贴装设备来进行自动化装配。LTM8020 是无铅型器件，并符合 RoHS 标准。

Applications

汽车电池调节
便携式产品电源
分布式电源调节
工业电源
墙上变压器调节

LTM8020的优势和特点：

完整的降压型开关模式电源
宽输入电压范围：4V 至 36V
1.25V 至 5V 输出电压
符合 EN55022 Class B 要求
200mA 输出电流
电流模式控制
–55ºC 至 125ºC 工作温度范围 (LTM8020MPV)
具有金制衬垫涂层并符合 RoHS 标准的无铅型 (e4) 封装

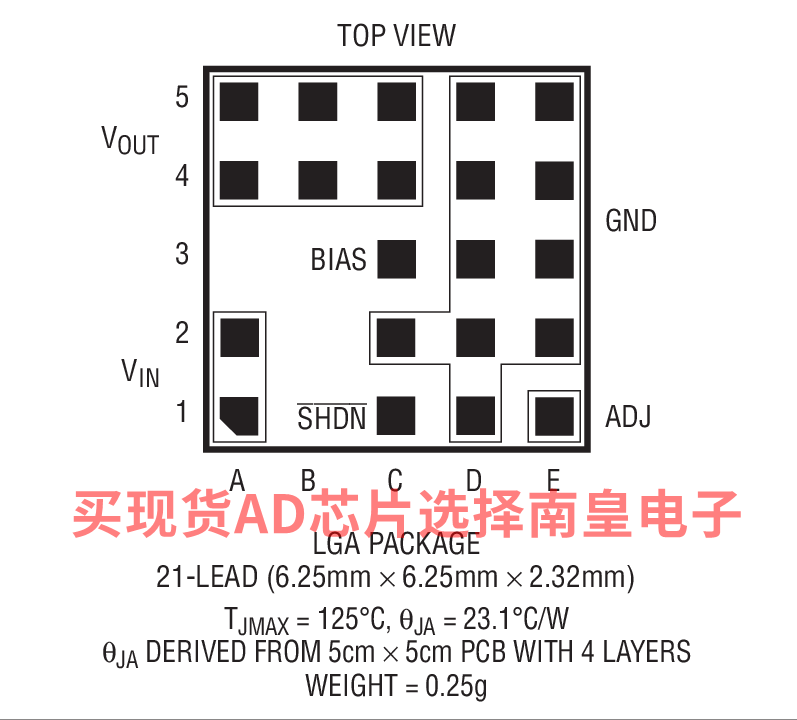

纤巧、扁平 (6.25mm x 6.25mm x 2.32mm) 的表面贴装型 LGA 封装

LTM8020具体的完整产品型号参数及价格（美元）：

LTM8020EV#PBF，封装：21-Lead LGA (6.25mm x 6.25mm x 2.32mm)，包装形式及数量：托盘，260，工作温度：-40 to 125C，AD官网报价：6.4（100-499个）；5.45（1000+个）

LTM8020IV#PBF，封装：21-Lead LGA (6.25mm x 6.25mm x 2.32mm)，包装形式及数量：托盘，260，工作温度：-40 to 125C，AD官网报价：7.28（100-499个）；6（1000+个）

LTM8020MPV#PBF，封装：21-Lead LGA (6.25mm x 6.25mm x 2.32mm)，包装形式及数量：托盘，260，工作温度：-55 to 125C，AD官网报价：13.54（100-499个）；11.15（1000+个）

LTM8020的评估套件：

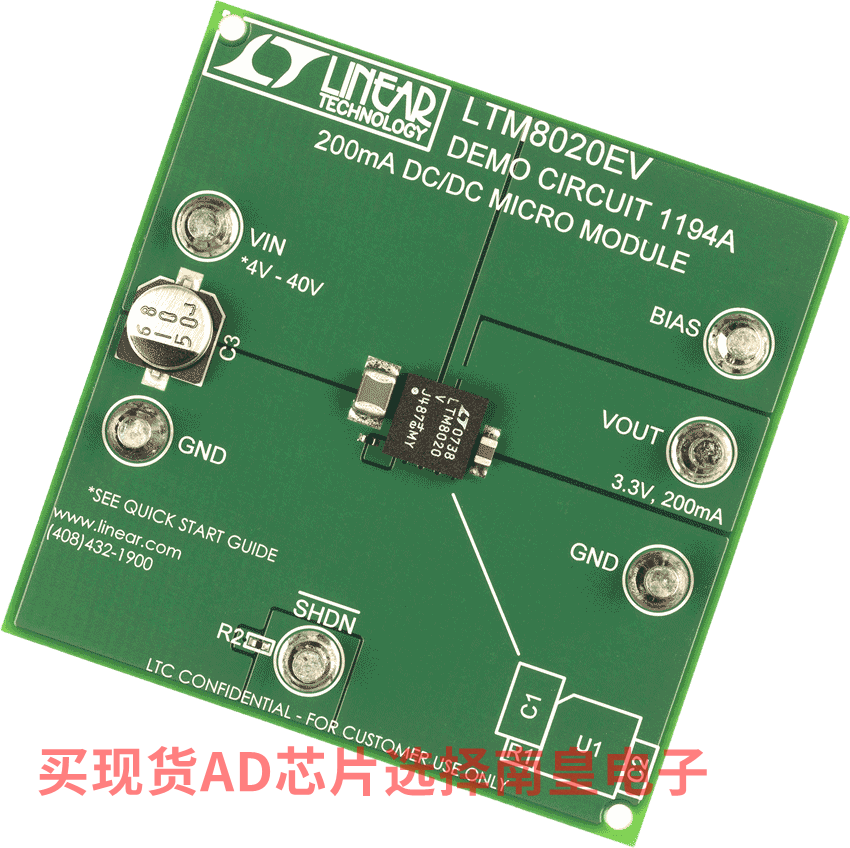

DC1194A：LTM8020 Demo Board | µModule DC/DC Regulator, 4.5V ≤ VIN ≤ 36V, VOUT = 3.3V @ 200mA

Demonstration circuit DC1194A features the LTM8020, a 200mA DC/DC step-down μModule regulator. The board is preset to deliver a 3.3V output at up to 200mA load current from an input voltage from 4.5V up to 36V. The output voltage may be modified by simply changing one resistor.

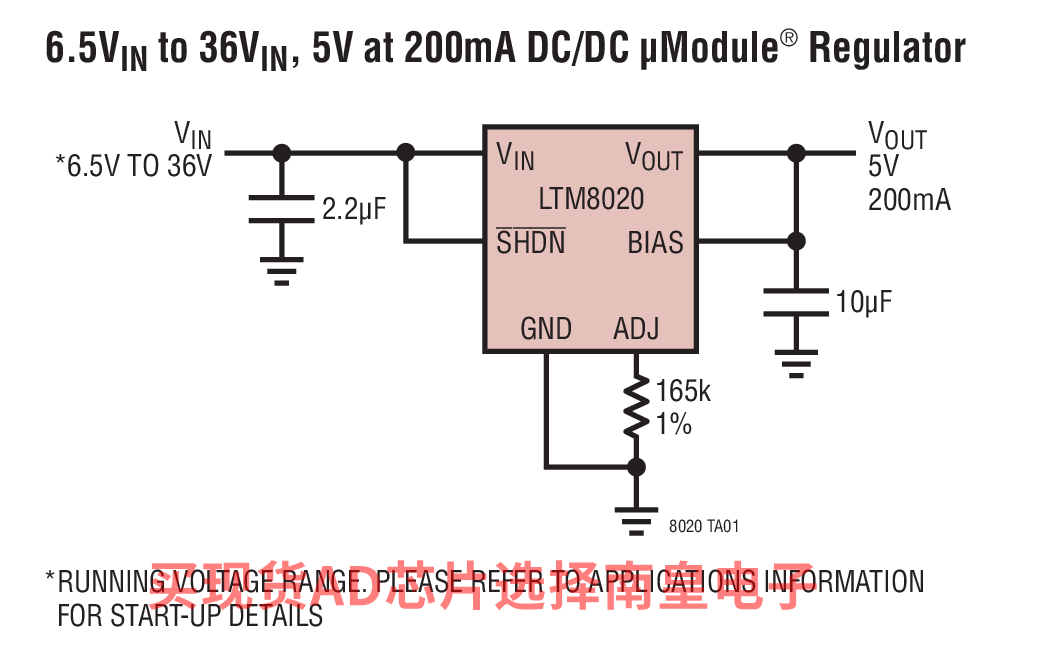

LTM8020的电路图解：

LTM8020的评估套件：
