LTM8003 是一款 40VIN、6A 峰值、3.5A (连续) 降压型 Silent Switcher μModule (电源模块) 稳压器。封装中内置了开关控制器、电源开关、电感器和所有的支持组件。LTM8003 可在一个 3.4V 至 40V 的输入电压范围内运作，支持 0.97V 至 18V 的输出电压范围和 200kHz 至 3MHz 的开关频率范围 (各由单个电阻器设定)。仅需采用输入和输出滤波电容器便可构成完整的设计。

由于采用了扁平的封装，因而可以利用 PC 板底部上的未用空间，以实现高密度负载点调节。LTM8003 采用耐热性能增强的紧凑型模压树脂球栅阵列 (BGA) 封装，适合采用标准的表面贴装设备进行自动化装配。LTM8003 符合 RoHS 标准。

• 汽车电池调节
• 便携式产品的电源
• 分布式电源调节
• 工业电源
• 墙上变压器调节



• 完整的降压型开关模式电源
• 低噪声 Silent Switcher 架构
• 宽输入电压范围：3.4V 至 40V
• 宽输出电压范围：0.97V 至 18V
• 宽温度范围：–40°C 至 150°C (H 级)
• 3.5A 连续输出电流，峰值为 6A
• 符合 FMEA 标准的引出脚配置 (LTM8003-3.3)
  在相邻引脚短路期间或某个引脚被浮置的情况下输出保持在或保持低于调节电压
• 可选的开关频率：200kHz 至 3MHz
• 外部同步
• 低静态电流：25μA (5VOUT)

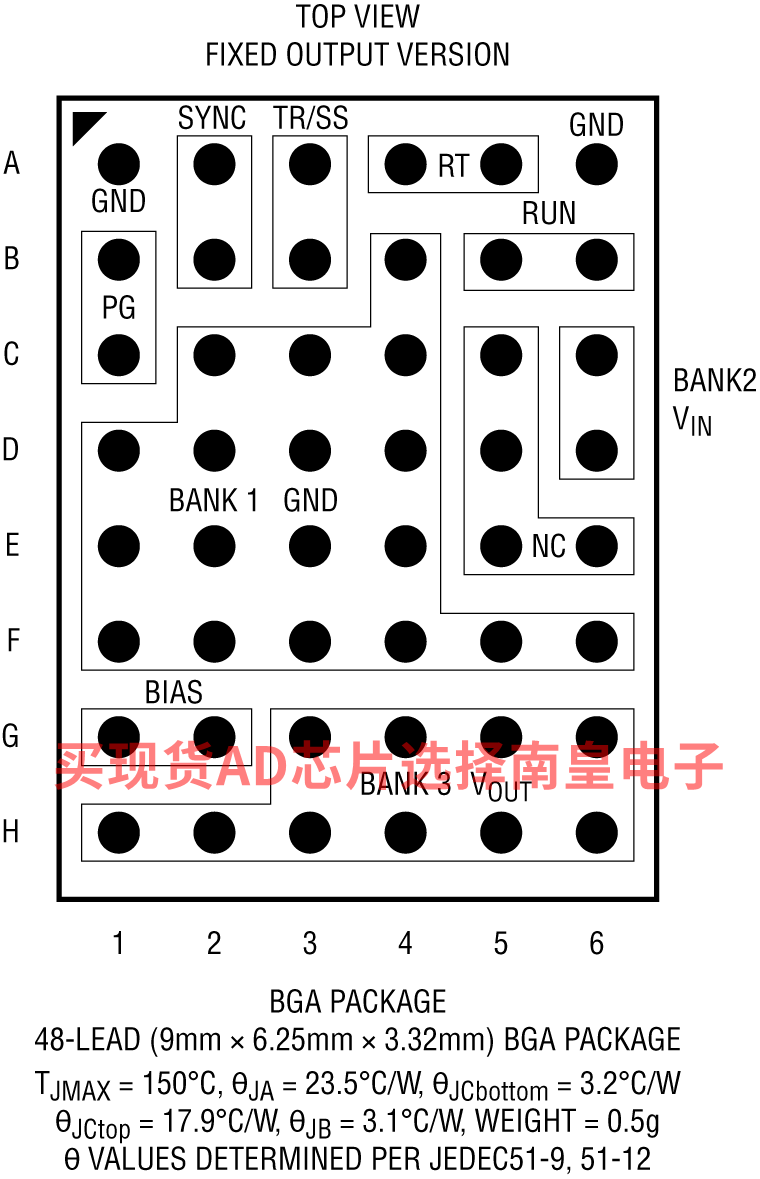

• 符合 RoHS 标准的纤巧、扁平 6.25mm x 9mm x 3.32mm BGA 封装



LTM8003HY，封装：48-Lead BGA (9mm x 6.25mm x 3.32mm)，包装形式及数量：托盘，260，工作温度：-40 to 150C，AD官网报价：21.56（100-499个）；17.75（1000+个）

LTM8003HY#PBF，封装：48-Lead BGA (9mm x 6.25mm x 3.32mm)，包装形式及数量：托盘，260，工作温度：-40 to 150C，AD官网报价：16.43（100-499个）；13.53（1000+个）

LTM8003HY-3.3#PBF，封装：48-Lead BGA (9mm x 6.25mm x 3.32mm)，包装形式及数量：托盘，260，工作温度：-40 to 150C，AD官网报价：16.43（100-499个）；13.53（1000+个）

LTM8003IY，封装：48-Lead BGA (9mm x 6.25mm x 3.32mm)，包装形式及数量：托盘，260，工作温度：-40 to 125C，AD官网报价：20.22（100-499个）；16.65（1000+个）

LTM8003IY#PBF，封装：48-Lead BGA (9mm x 6.25mm x 3.32mm)，包装形式及数量：托盘，260，工作温度：-40 to 125C，AD官网报价：15.09（100-499个）；12.43（1000+个）

LTM8003IY-3.3#PBF，封装：48-Lead BGA (9mm x 6.25mm x 3.32mm)，包装形式及数量：托盘，260，工作温度：-40 to 125C，AD官网报价：15.09（100-499个）；12.43（1000+个）

DC2416A：LTM8003 演示板 | 低 EMI 降压 μModule 稳压器，6V ≤ VIN ≤ 40V，VOUT = 5V @ 3.5A

演示电路 2416A 采用 LTM8003，后者是一款 40V，3.5A 降压型 μModule 稳压器。此演示电路配置为从 6.0V 至 40V 输入电压以 2MHz 开关频率提供 5.0V 输出。LTM8003 具有很宽的输入范围，允许使用多种输入源，例如汽车蓄电池和工业电源。在轻负载条件下，可用的 Burst Mode 操作能提供高效率和低输出纹波。
