LTM8002（40VIN 2.5A Silent Switcher µModule 稳压器）-AD代理

LTM8002的基本参数

制造厂商：AD
产品类别：μModule 稳压器
技术类目：μModule降压稳压器
功能描述：40VIN 2.5A Silent Switcher µModule 稳压器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTM8002的产品详情：

LTM8002 是一款 40VIN 2.5A 降压 µModule（电源模块）稳压器。封装内包括开关控制器、电源开关、电感器和所有配套组件。LTM8002 的工作输入电压范围为 3.4V 至 40V，它支持 0.97V 至 18V 的输出电压范围和 200kHz 至 3MHz 的开关频率范围，这两个范围各由一个电阻器进行设置。只需要输入和输出滤波电容器即可完成该设计。

纤薄封装支持利用 PC 板底部的未用空间以实现高密度负载点调整。LTM8002 封装在热法增强的紧凑式超模压球栅阵列 (BGA) 封装中，这种封装适合通过标准表面安装设备进行自动装配。LTM8002 具有符合 SnPb 或 RoHS 指令的端子涂装。

LTM8002的优势和特点：

完整的降压开关模式电源
低噪声 Silent Switcher 架构
宽输入电压范围：3.4V 至 40V
宽输出电压范围：0.97V 至 18V
宽温度范围：–40°C 至 150°C（H 级）

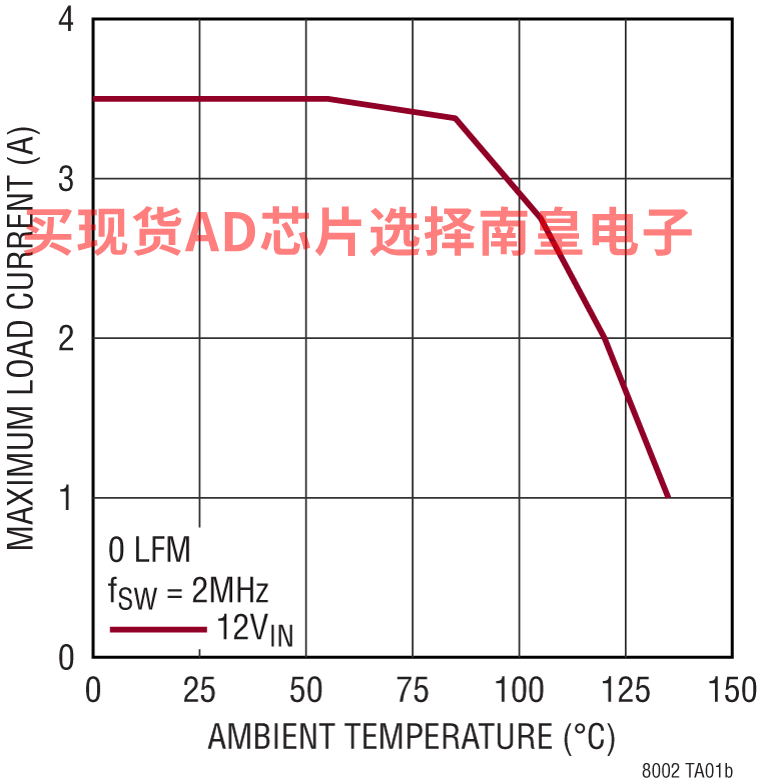

105°C 下 5VOUT，12VIN，2MHz 时为 2.8A 连续（H 级）
3.5A 峰值
符合 FMEA 标准的引脚排列
相邻引脚短路期间或某个引脚浮动时，输出保持在稳压电压或以下
可选的开关频率：200kHz 至 3MHz
外部同步
低静态电流：25µA (5VOUT)
可编程的软启动

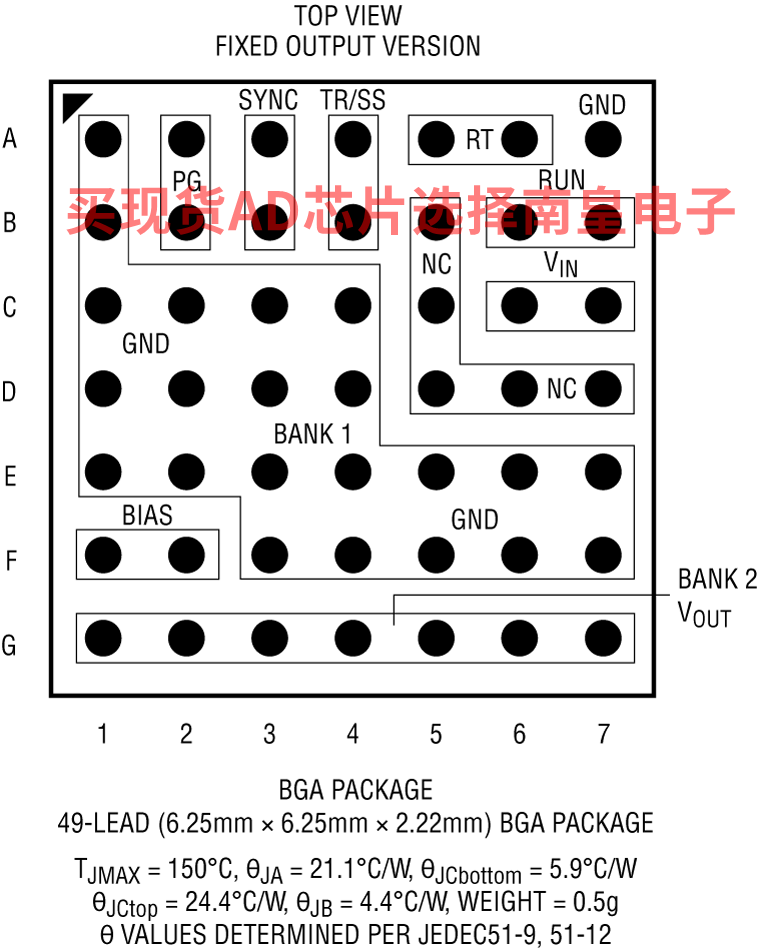

微小纤薄型 6.25mm × 6.25mm × 2.22mm BGA 封装

LTM8002具体的完整产品型号参数及价格（美元）：

LTM8002HY，封装：49-Lead BGA (6.25mm x 6.25mm x 2.22mm)，包装形式及数量：托盘，260，工作温度：-40 to 150C，AD官网报价：16.39（100-499个）；14.34（1000+个）

LTM8002HY#PBF，封装：49-Lead BGA (6.25mm x 6.25mm x 2.22mm)，包装形式及数量：托盘，260，工作温度：-40 to 150C，AD官网报价：12.5（100-499个）；10.93（1000+个）

LTM8002HY-3.3#PBF，封装：49-Lead BGA (6.25mm x 6.25mm x 2.22mm)，包装形式及数量：托盘，260，工作温度：-40 to 150C，AD官网报价：12.5（100-499个）；10.93（1000+个）

LTM8002IY#PBF，封装：49-Lead BGA (6.25mm x 6.25mm x 2.22mm)，包装形式及数量：托盘，260，工作温度：-40 to 125C，AD官网报价：11.46（100-499个）；10.03（1000+个）

LTM8002IY-3.3#PBF，封装：49-Lead BGA (6.25mm x 6.25mm x 2.22mm)，包装形式及数量：托盘，260，工作温度：-40 to 125C，AD官网报价：11.46（100-499个）；10.03（1000+个）

LTM8002的评估套件：

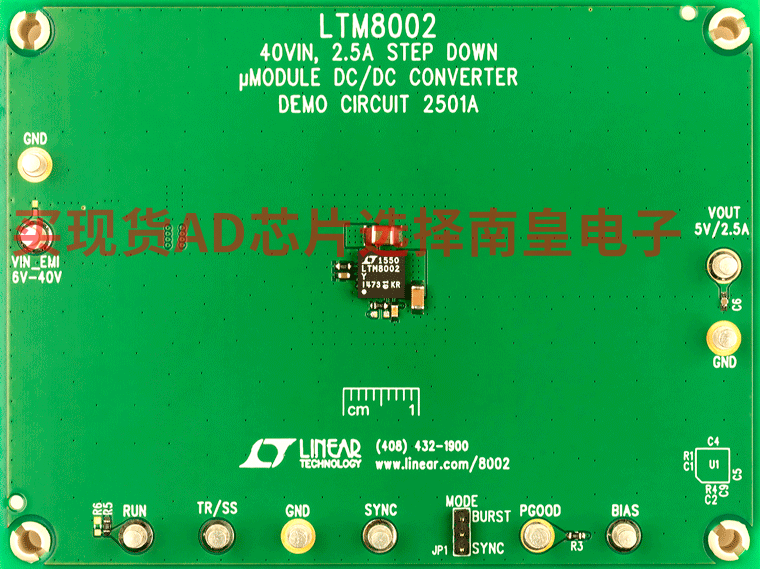

DC2501A：LTM8002 40VIN, 2.5A Step-Down µModule Regulator

Demonstration circuit 2501A features the LTM8002, a 40V, 2.5A step-down µModule regulator. This demo circuit is configured to deliver a 5.0V output from an input voltage between 6.0V to 40V at a switching frequency of 1MHz. The wide input range of the LTM8002 allows a variety of input sources such as automotive batteries and industrial supplies. Under light load conditions, the available Burst Mode operation supports high efficiency with low output ripple.

The demo board has an EMI filter installed. The EMI performance of the board is shown in Figure 6 and Figure 7.

The LTM8002 data sheet gives complete description of the device, operation and application information. The data sheet must be read in conjunction with this demo manual prior to working on or modifying demo circuit2501A.

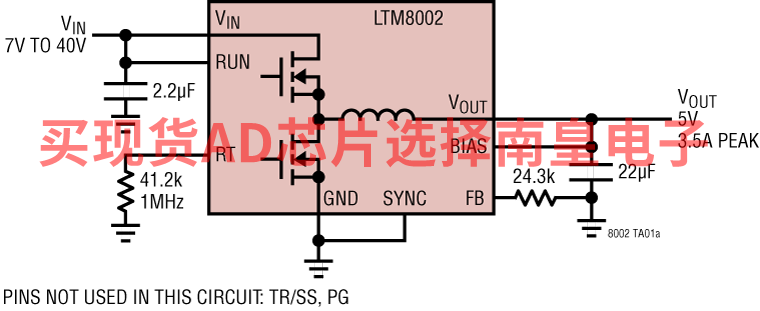

LTM8002的电路图解：

LTM8002的评估套件：
