LTM8001 是一款具有一个 5 输出可配置 LDO 阵列的 36VIN、5A 降压型 μModule稳压器。LTM8001 降压型稳压器可在一个 6V 至 36V 的输入电压范围内运作，支持 1.2V 至 24V 的输出电压范围。位于降压稳压器之后的是一个由 5 个 1.1A 线性稳压器构成的阵列，这些线性稳压器的输出可进行并联连接以适应多种负载组合。这些 LDO 中有 3 个连接至降压稳压器的输出端，而另外 2 个则共同连接至一个非专用的输入。

由于采用了扁平的封装 (高度仅 3.42mm)，因而可以利用 PC 板底部上的未用空间，以实现高密度负载点调节。LTM8001 采用耐热性能增强型的紧凑 (15mm x 15mm) 和扁平 (高度仅 3.42mm) 模压树脂球栅阵列 (BGA) 封装，适合采用标准的表面贴装设备来进行自动化装配。LTM8001 具有符合 SnPb (BGA) 或 RoHS 标准的引脚涂层。

应用

• FPGA、DSP、ASIC 和微处理器电源
• 服务器和存储设备
• RF 收发器

• 具 5-LDO 可配置阵列的完整降压型开关模式电源
• 降压开关电源
  • 准确度达 10% 的可调输出电流限值
  • 恒定电流、恒定电压操作
  • 宽输入电压范围：6V 至 36V
  • 1.2V 至 24V 输出电压

• 可配置输出 LDO 阵列
  • 5 个 1.1A 可并联输出
  • 输出可调范围：0V 至 24V
  • 低输出噪声：90μVRMS (100Hz 至 1MHz)

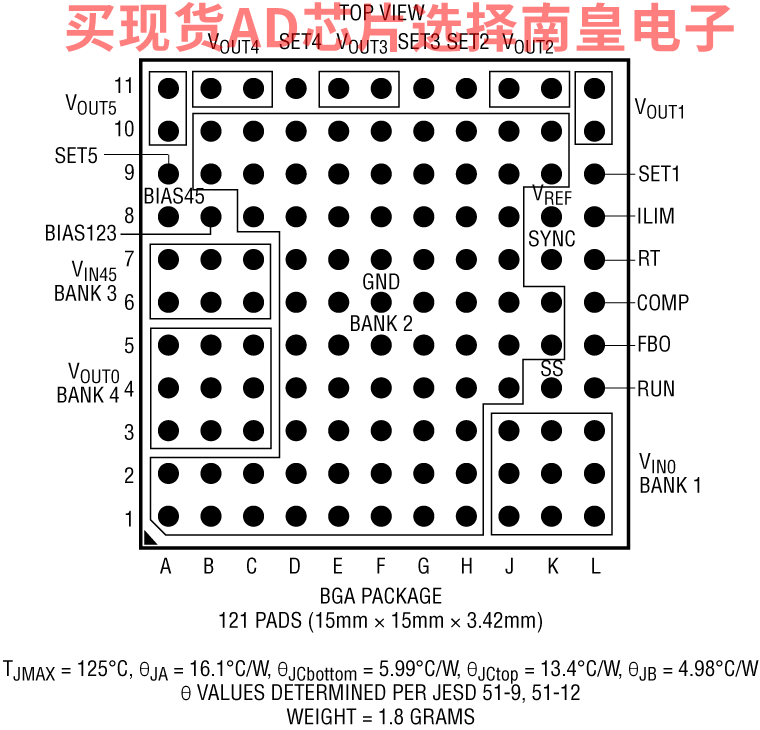

• 15mm x 15mm x 3.42mm 表面贴装型 BGA 封装

LTM8001EY#PBF，封装：121-Lead BGA (15mm x 15mm x 3.42mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：23.24（100-499个）；19.14（1000+个）

LTM8001IY，封装：121-Lead BGA (15mm x 15mm x 3.42mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：38.47（100-499个）；31.71（1000+个）

LTM8001IY#PBF，封装：121-Lead BGA (15mm x 15mm x 3.42mm)，包装形式及数量：托盘，119，工作温度：-40 to 125C，AD官网报价：25.58（100-499个）；21.07（1000+个）

LTM8001MPY，封装：121-Lead BGA (15mm x 15mm x 3.42mm)，包装形式及数量：托盘，119，工作温度：-55 to 125C，AD官网报价：62.78（100-499个）；51.7（1000+个）

LTM8001MPY#PBF，封装：121-Lead BGA (15mm x 15mm x 3.42mm)，包装形式及数量：托盘，119，工作温度：-55 to 125C，AD官网报价：49.85（100-499个）；41.05（1000+个）

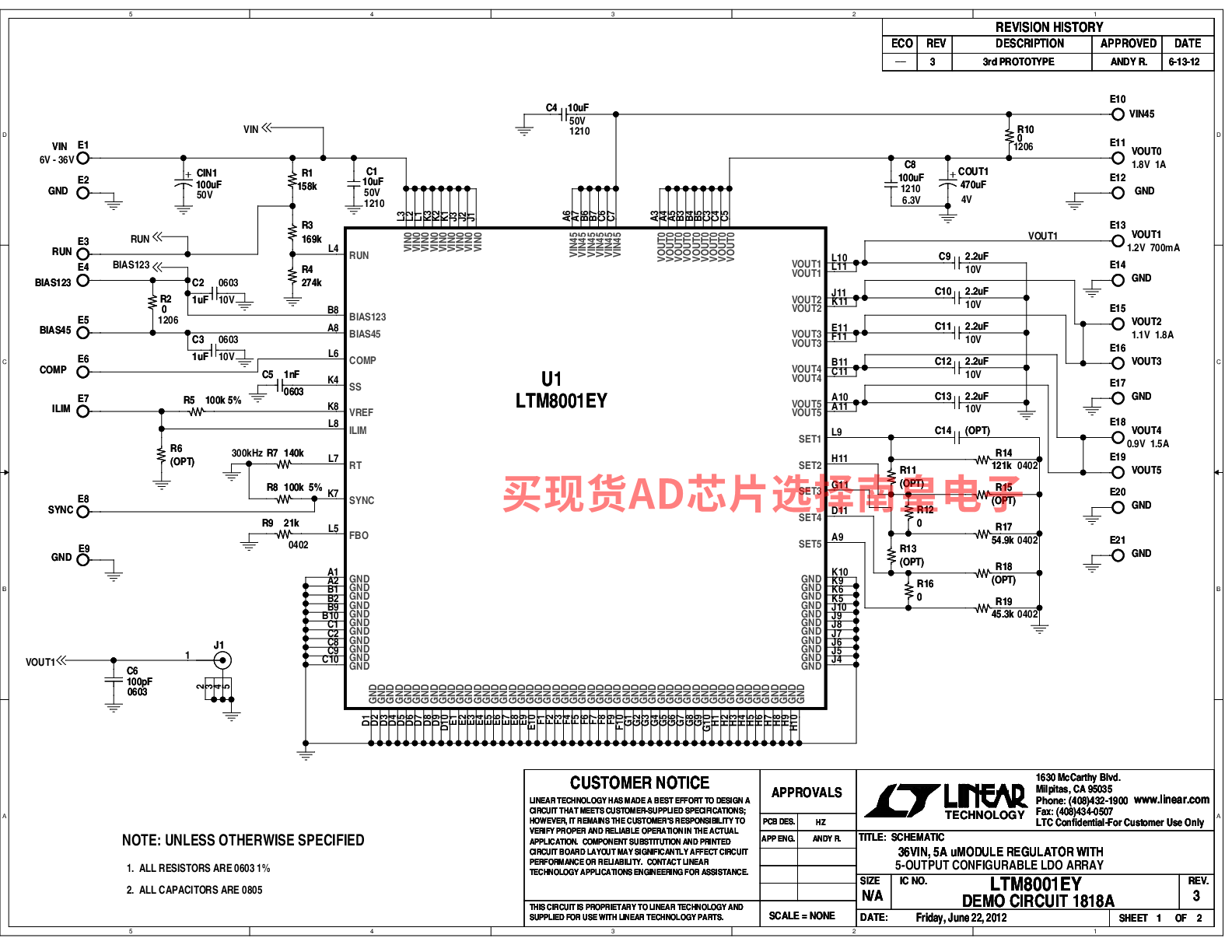

DC1818A：LTM8001EY演示板 | 5A降压型µModule稳压器，6V ≤ VIN ≤ 36V，VOUT = 高达5路输出的可配置LDO阵列

演示电路1818A内置LTM8001 μModule稳压器，包括5A开关稳压器和一组五个1.1A低噪声LDO。该演示板在6V至36V的输入电压范围内工作，经过配置使开关稳压器的输出也可以为LDO供电。因此，LDO依次提供三个输出，一个来自单通道LDO，另外两个输出分别由两个LDO并联在一起构成。
