LTM4705是一款完整的双路5A降压型开关模式μModule（微型模块）稳压器，采用小型6.25mm × 7.5mm × 3.22mm BGA封装。封装中包含开关控制器、功率MOSFET、电感和支持组件。LTM4705的工作输入电压范围为3.1V至20V，它支持0.6V至5.5V的输出电压范围，该范围由一个外部电阻进行设置。其高效率设计可提供双路5 A的连续输出电流。只需要几个陶瓷输入和输出电容。

LTM4705支持可选择的突发工作模式和用于供电电轨时序的输出电压跟踪。其高开关频率和电流模式控制可在不牺牲稳定性的情况下对线路和负载变化作出超快的瞬态响应。

故障保护特性包括输入过压、输出过流和过温保护。

LTM4705采用符合RoHS标准的端子表面。

应用

• 通用负载点转换
• 电信、网络和工业设备
• 医疗诊断设备
• 测试与调试系统

• 在 <1cm2（单边 PCB）或 0.5cm2 （双边 PCB）的空间内提供完整的解决方案
• 宽输入电压范围：3.1V 至 20V
• 0.6V 至 5.5V 输出电压
• 双 5A 或单 10A 输出电流
• 针对负载、线路和温度的最大总输出电压调节误差为 ±1.5%
• 电流模式控制，快速瞬态响应

• 外部频率同步
• 多相并联，均流
• 输出电压跟踪和软启动能力
• 可选择 Burst Mode 运行
• 过压输入和过热保护
• 电源正常指示器

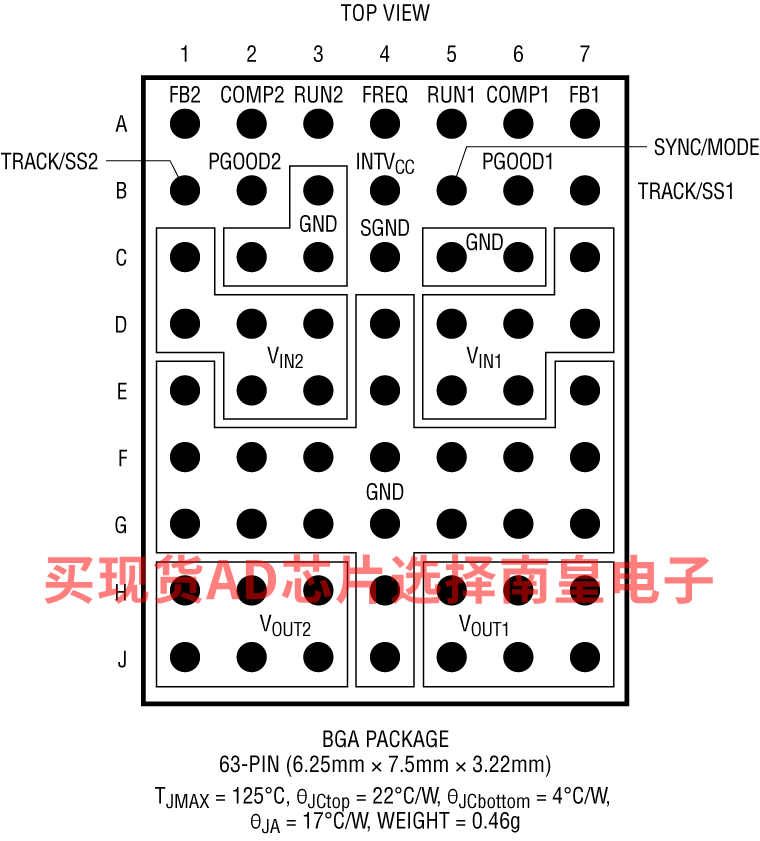

• 6.25mm × 7.5mm × 3.22mm BGA 封装

LTM4705EY#PBF，封装：63-Lead BGA (6.25mm × 7.50mm × 3.22mm)，包装形式及数量：托盘，260，工作温度：-40 to 125C，AD官网报价：12.59（100-499个）；10.36（1000+个）

LTM4705IY#PBF，封装：63-Lead BGA (6.25mm × 7.50mm × 3.22mm)，包装形式及数量：托盘，260，工作温度：-40 to 125C，AD官网报价：13.85（100-499个）；11.4（1000+个）

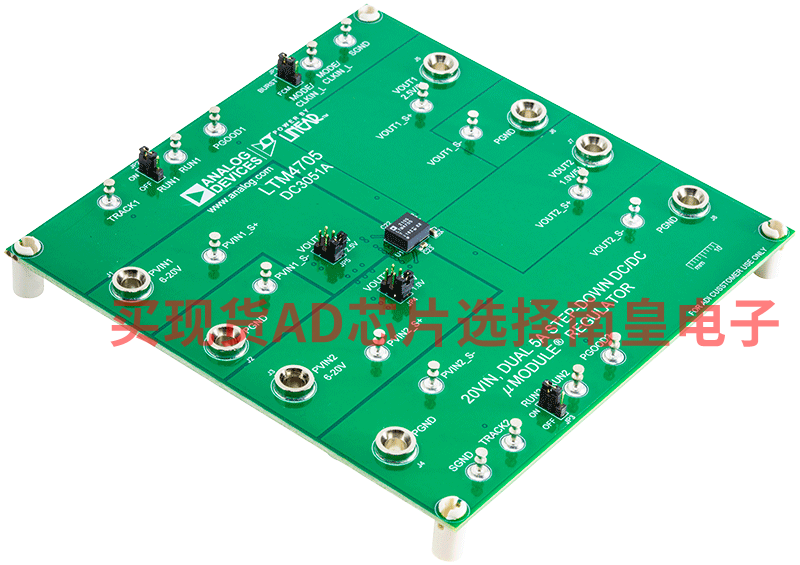

DC3051A：LTM4705 | 20VIN、双路5A降压型DC/DC μModule稳压器

演示电路3051A内置LTM4705，这是一款采用紧凑、薄型6.25mm ×7.5mm ×3.22mm BGA封装的高效率双通道5A或单通道10A μModule DC/DC稳压器。LTM4705可采用3.1V至20V输入，并产生0.6V至5.5V输出（仅降压型）。DC3051A演示板旨在将6VIN至20VIN转换为双路5A跳线可选输出。该板默认以1MHz的固定频率工作，可通过MODE/SYNC引脚在1MHz至3MHz之间同步。凭借其高开关频率和电流模式架构，可在不牺牲稳定性的情况下对线路和负载变化作出快速瞬态响应。DC3051A可在强制连续模式或脉冲跳跃模式下工作以实现低噪声，或在Burst Mode下工作，以在轻负载条件时实现高效率。有关更多详细信息，请参见LTM4705数据手册。

在对DC3051A进行任何更改之前，建议阅读LTM4705数据手册。
