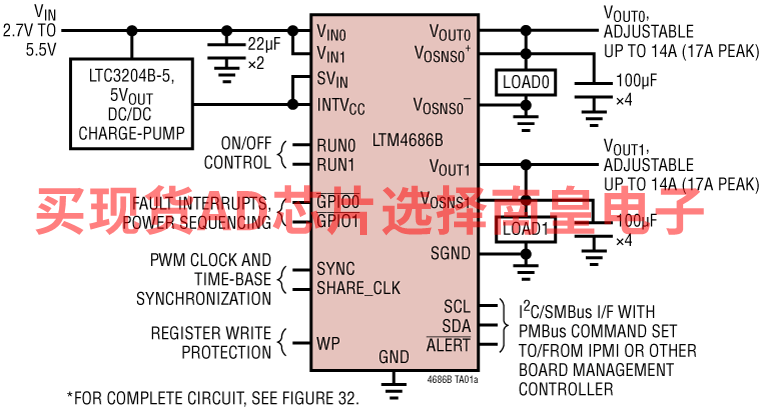

LTM4686B是一款双通道14A（17A峰值）或单通道28A（34A峰值）降压型µModule（微型模块）DC/DC稳压器，具有39ms开启时间。它可以通过PMBus（基于I2C的开放标准数字接口协议）远程配置和遥测监控电源管理参数。LTM4686B包括快速模拟控制环路、精密混合信号电路、EEPROM、功率MOSFET、电感和配套组件。网站上提供有关纤薄模块产品的视频。

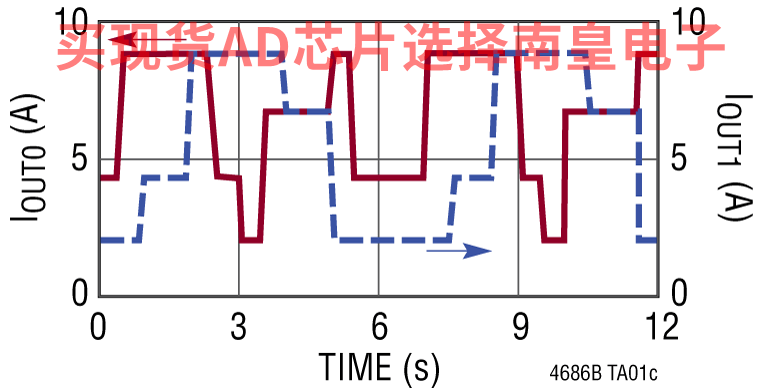

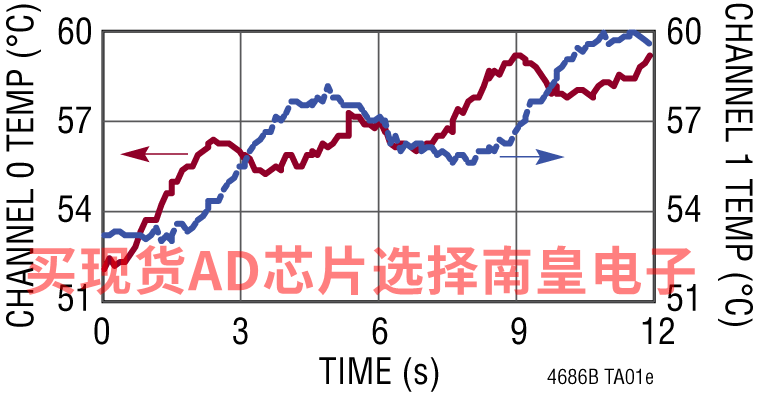

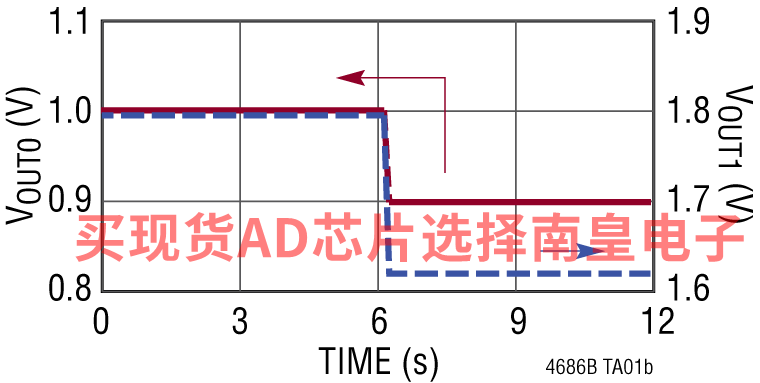

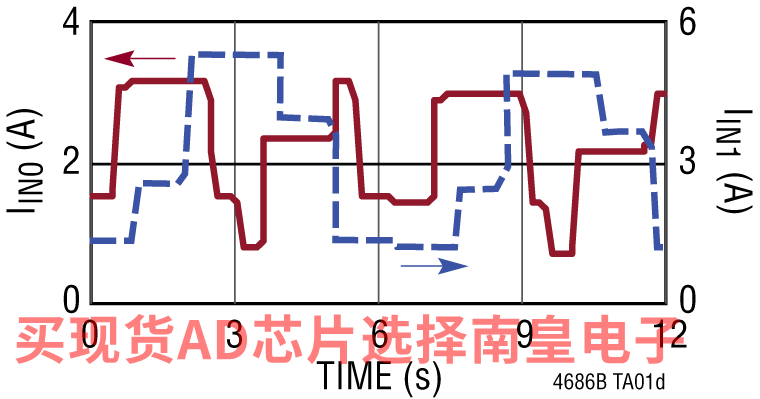

利用LTM4686B的双线串行接口，能够以可编程压摆率和时序监控延迟时间对输出进行裕量调整、微调以及斜升和斜降。输入和输出电流和电压、输出功率、温度、运行时间和峰值可读。无需对EEPROM内容进行定制配置。引脚绑定电阻可配置启动设置。提供LTpowerPlay GUI、DC1613 USB转PMBus转换器、DC2086编程适配器和演示套件。

LTM4686B提供符合RoHS标准的16mm × 11.9mm × 1.82mm LGA无铅封装。

应用

• 原型制作和生产中的系统优化

• 双路、快速、模拟环路，通过数字接口进行控制和监测
• 输入电压范围：4.5V 至 5.75V（单独使用），2.375V 至 5.75V（使用 5V 辅助偏置电压）
• 输出电压范围：0.5V 至 3.6V
• 全温度范围内最大直流输出误差为 ±0.5%
• 每通道 14A DC（典型值）、17A 峰值输出电流
• ±10% 电流回读精度（10A 负载时）
• 400kHz PMBus 兼容 I2C 串行接口
• 集成 16 位 ΔΣ ADC
• 支持高达 125Hz 的遥测轮询速率
• 恒频电流模式控制
• 多个模块可以并联且均流
• 支持所有 7 位从机地址

• 与双通道 10A LTM4686、双通道 9A LTM4675、双通道 13A LTM4676A 和双通道 18A LTM4677 引脚直接兼容

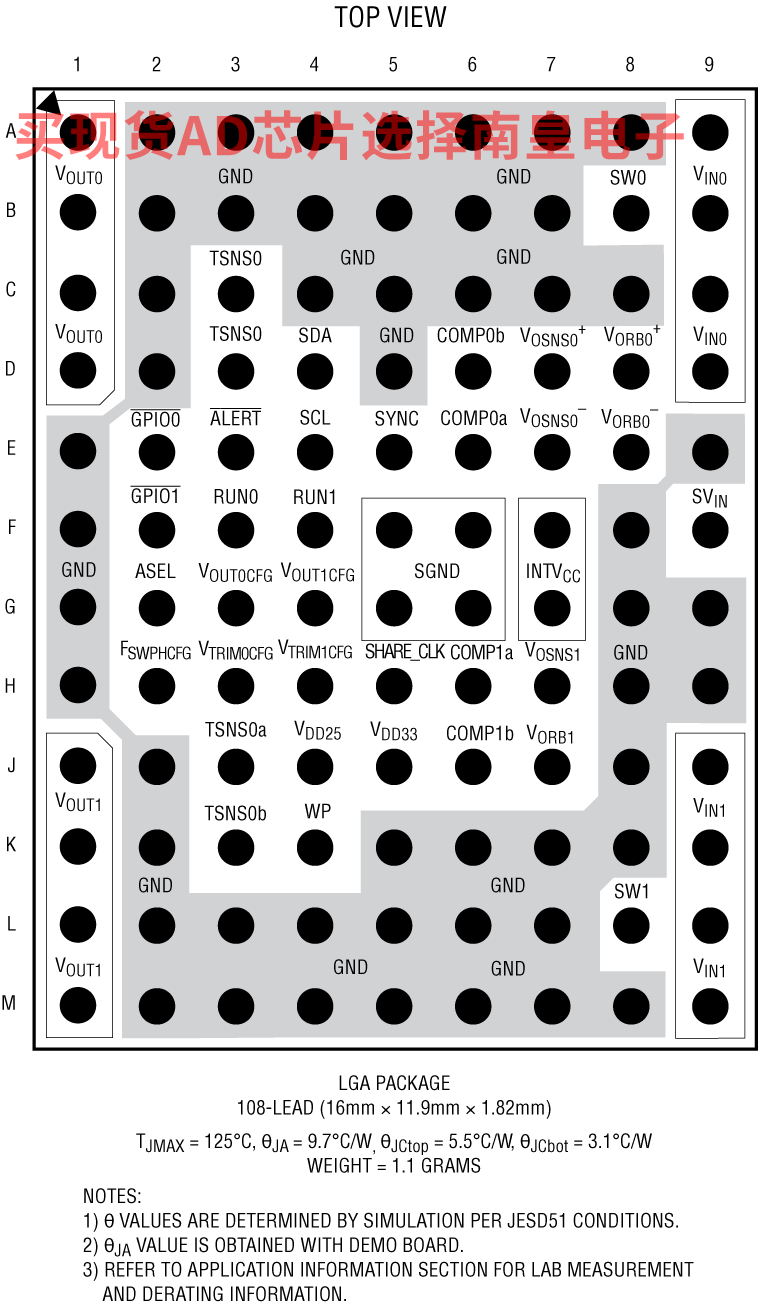

• 16mm × 11.9mm × 1.82mm 平面网格阵列 (LGA) 封装
• 可读数据
  • 输入和输出电压、电流和温度
  • 运行峰值、正常运行时间、故障和警告
  • 具有 ECC 和故障日志记录功能的板载 EEPROM
• 可写数据和可配置参数
  • 输出电压、电压时序监控和裕量调节
  • 数字软启停斜坡
  • OV/UV/OT、UVLO、频率和定相

LTM4686BEV#PBF，封装：108-Lead LGA (16mm x 11.9mm x 1.4mm)，包装形式及数量：托盘，112，工作温度：-40 to 125C，AD官网报价：32.23（100-499个）；26.53（1000+个）

LTM4686BIV#PBF，封装：108-Lead LGA (16mm x 11.9mm x 1.4mm)，包装形式及数量：托盘，112，工作温度：-40 to 125C，AD官网报价：35.46（100-499个）；29.18（1000+个）

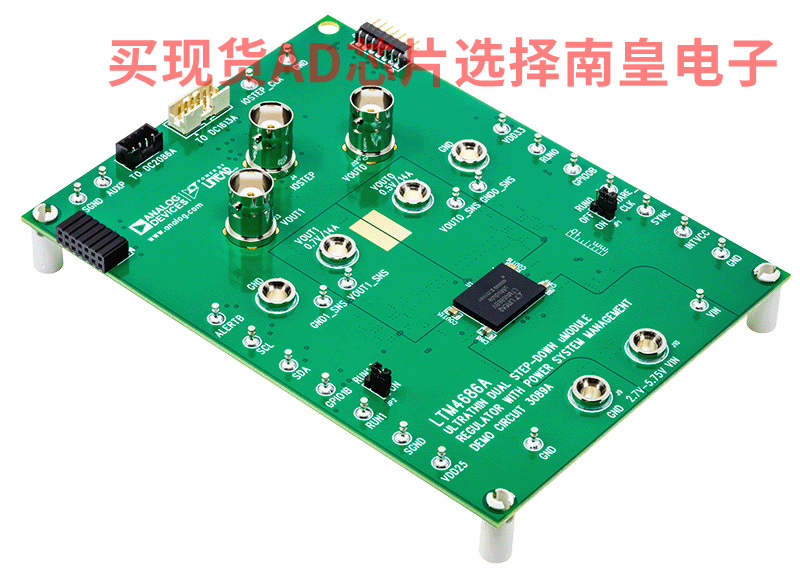

DC3089A：LTM4686B | Ultrathin Dual 14A or Single 28A μModule Regulator with Digital Power System Management

Demonstration circuit 3089A is a dual-output, high efficiency, high density, μModule regulator with 2.7V to 5.75V input range. Each output can supply 14A maximum load current. The demo board has a LTM4686B μModule regulator, which is a dual 14A or single 28A step-down regulator with digital power system management. Please see LTM4686B data sheet for more detailed information.

DC3089A powers up to default settings and produce power based on configuration resistors without the need for any serial bus communication. This allows easy evaluation of the DC/DC converter. To fully explore the extensive power system management features of the part, download the GUI software LTpowerPlay onto your PC and use LTC’s I2C/SMBus/PMBus dongle DC1613A to connect to the board. LTpowerPlay allows the user to reconfigure the part on the fly and store the configuration in EEPROM, view telemetry of voltage, current, temperature and fault status.

GUI Download

The software can be downloaded from: ltpowerplay

For more details and instructions of LTpowerPlay, please refer to LTpowerPlay GUI for LTM4686B Quick Start Guide.
