LTM4686 是一款双通道 10A（峰值电流 12A）或单通道 20A（峰值电流 24A）降压型 µModule （微模块）DC/DC 稳压器，开启时间为 39ms 。它具有远程可配置性，并且能够通过 PMBus—（基于开放标准 I2C 的数字接口协议）对电源管理参数进行遥测监控。LTM4686 包含快速模拟控制环路、高精度混合信号电路、EEPROM、功率 MOSFET、电感器和支持组件。

LTM4686’的 2 线串行接口支持电压裕量调整和时序监控，并支持遥测回读电流、电压、功率、温度、正常运行时间和峰值。引脚复用电阻器可配置启动设置。提供了 LTpowerPlay GUI、DC1613 USB 到 PMBus 转换器、DC2086 编程适配器和演示套件。运行电压为 5VIN 或供电电压为 5VAUX 至 SVIN 的应用需使用 LTM4686-1。否则，需使用 LTM4686。

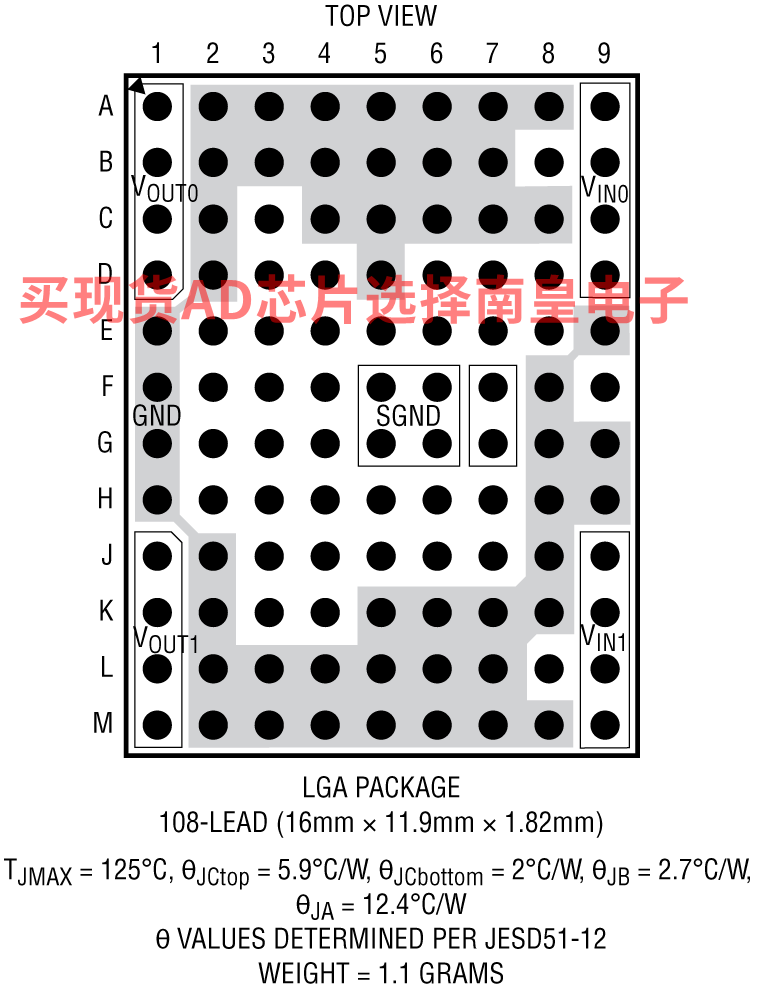

LTM4686 采用不含铅并且符合 RoHS 指令的 16mm × 11.9mm × 1.82mm LGA 封装。

应用

• 原型制作和生产中的系统优化

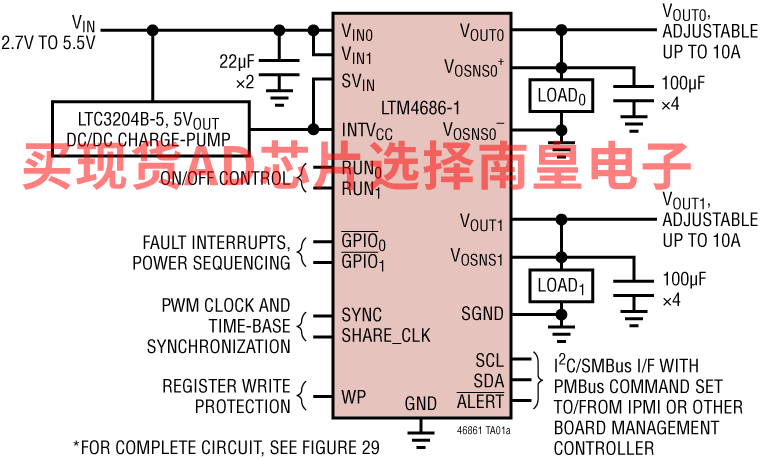

• 具有用于控制和监视的数字接口的双快速模拟环路
• 输出电压范围：0.5V 至 3.6V
• 整个温度范围内的最大直流输出误差为 ±0.5%
• 每个通道 10A 直流（典型值），峰值输出电流为 12A

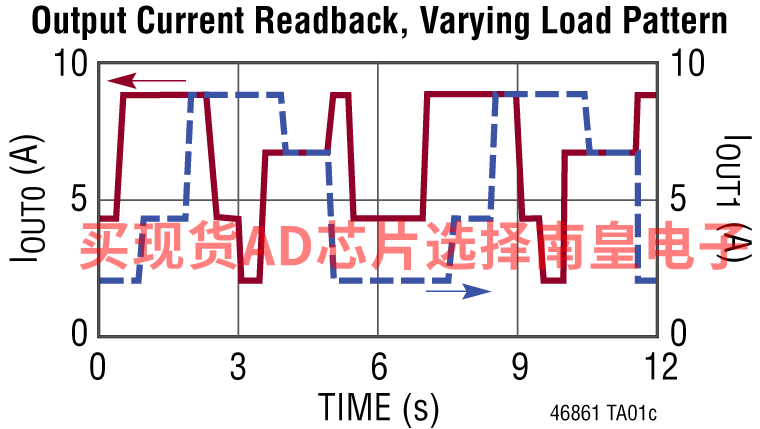

• 10A 负载时电流回读精度为 ±5%
• 400kHz 兼容 PMBus 的 I2C 串行接口
• 集成式 16 位 ?Σ ADC
• 支持高达 125Hz 的遥测轮询率
• 恒频电流模式控制
• 并联均流多模块
• 支持所有 7 位从站地址
• 嵌入式，与双通道 9A LTM4675、 双通道 13A LTM4676A 和双通道 18A LTM4677 引脚兼容
• 16mm × 11.9mm × 1.82mm LGA 封装

可读数据：

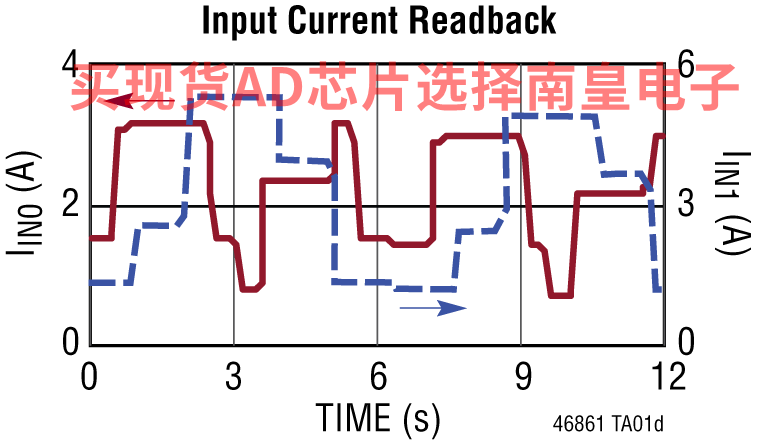

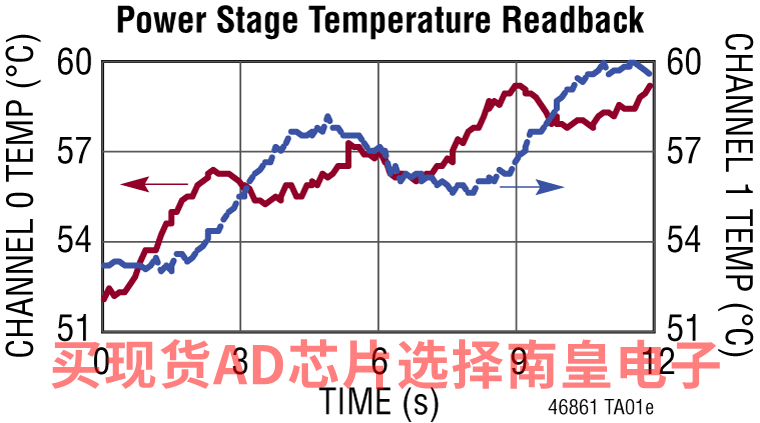

• 输入和输出电压、电流和温度
• 运行峰值、正常运行时间、故障和警告
• 板载 EEPROM 故障日志记录，带有纠错码（ECC）

可写数据和可配置参数：

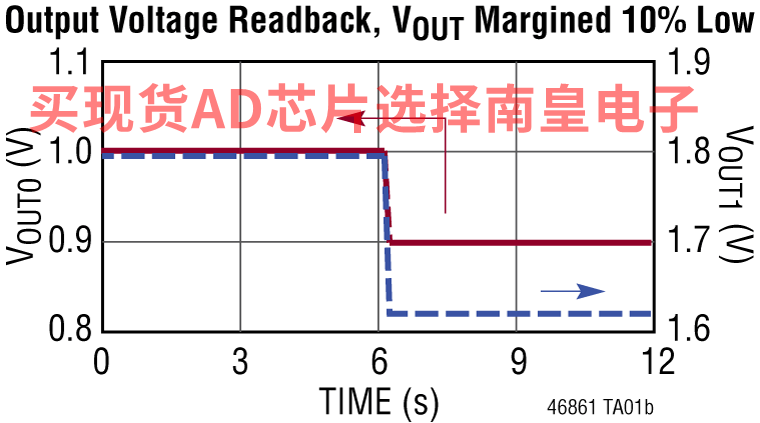

• 输出电压、电压时序监控和容限
• 数字软启停斜坡
• OV/UV/OT、UVLO、频率和相位

LTM4686EV#PBF，封装：108-Lead LGA (16mm x 11.9mm x 1.82mm)，包装形式及数量：托盘，112，工作温度：-40 to 125C，AD官网报价：33.85（100-499个）；27.88（1000+个）

LTM4686IV#PBF，封装：108-Lead LGA (16mm x 11.9mm x 1.82mm)，包装形式及数量：托盘，112，工作温度：-40 to 125C，AD官网报价：37.25（100-499个）；30.66（1000+个）

DC2722A：LTM4686 具有数字电源系统管理功能的超薄型双路 10A 或单路 20A μModule 稳压器

演示电路 2722A 是双输出、高效率、高密度μModule 稳压器，其输入范围为 2.7V 至 17V。每个输出可提供 10A 最大负载电流。该演示板具有一个 LTM4686 μModule 稳压器，该器件是一款双路 10A 或单路 20A 降压型稳压器，具有数字电源系统管理功能。如需了解更多详细信息，请参阅 LTM4686 数据手册。

DC2722A 上电至默认设置，并根据配置电阻产生功率，无需任何串行总线通信。这实现了 DC/DC 转换器的简易评估。如欲全面了解该器件的众多电源系统管理功能，请将 GUI 软件 LTpowerPlay 下载到 PC 上，并通过 LTC 的 I2C / SMBus / PMBus 接口转换板 DC1613A 连接到电路板。LTpowerPlay 使用户能在运行当中重新配置器件，并将配置存储在 EEPROM 中，还可查看电压、电流、温度和故障状态的遥测数据。
