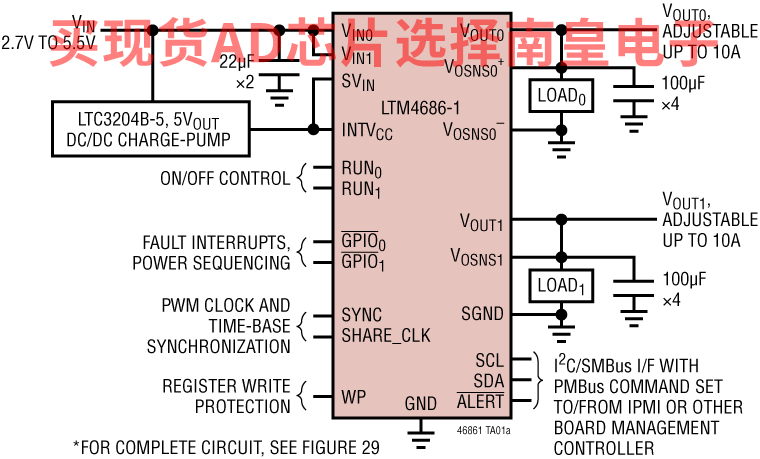

LTM4686 是一款双通道 10A (峰值 12A) 或单通道 20A (峰值 24A) 降压型 μModule (微型模块) DC/DC稳压器，开启时间为 39ms 。该器件具有远程可配置性，并且能够通过 PMBus (基于开放标准 I2C 的数字接口协议) 对电源管理参数进行遥测监视。LTM4686 包含快速模拟控制环路、精准混合信号电路、EEPROM、功率 MOSFET、电感器和支持组件。

LTM4686 的二线式串行接口实现了电压裕量调整和排序，并支持遥测回读电流、电压、功率、温度、正常运行时间和峰值。引脚搭接电阻器可配置启动设置。提供了 LTpowerPlay GUI、DC1613 USB 至 PMBus 转换器、DC2086 编程适配器和演示套件。运行电压为 5VIN 或向 SVIN 引脚提供 5VAUX 的应用应当使用 LTM4686-1。否则使用 LTM4686。

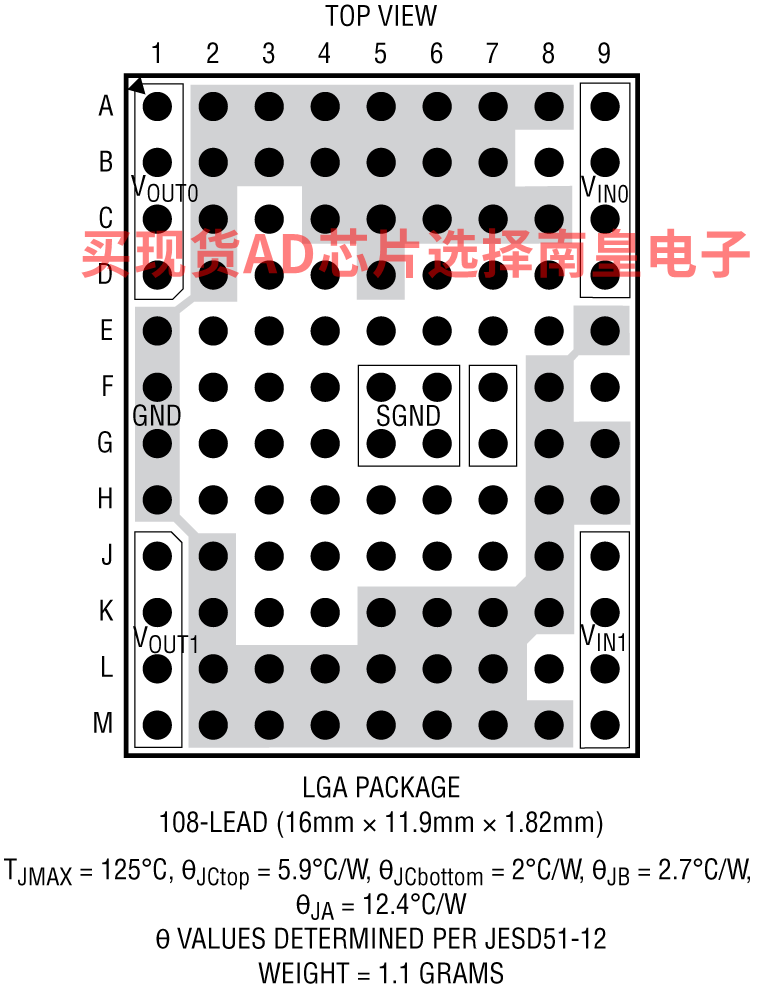

LTM4686 采用不含铅并且符合 RoHS 指令的 16mm × 11.9mm × 1.82mm LGA 封装。

应用

• 原型和生产中的系统优化

• 双路、快速、模拟环路，通过数字接口进行控制和监测
• 宽输入电压范围：4.5V至17V（单独使用），2.375V至17V（使用5V辅助偏置电压）
• 输出电压范围：0.5V至3.6V
• 整个温度范围内最大直流输出误差：±0.5%
• 每通道10A DC（典型值），12A峰值输出电流
• 电流回读精度：±5%（10A负载时）
• 400kHz PMBus兼容I2C串行接口
• 集成16位ΔΣ ADC
• 支持高达125Hz的遥测轮询速率
• 恒频电流模式控制
• 多个模块可以并联且均流
• 支持所有7位从机地址
• 与双通道9A LTM4675、双通道13A LTM4676A和双通道18A LTM4677直接引脚兼容
• 16mm x 11.9mm x 1.82mm LGA封装

可读数据：

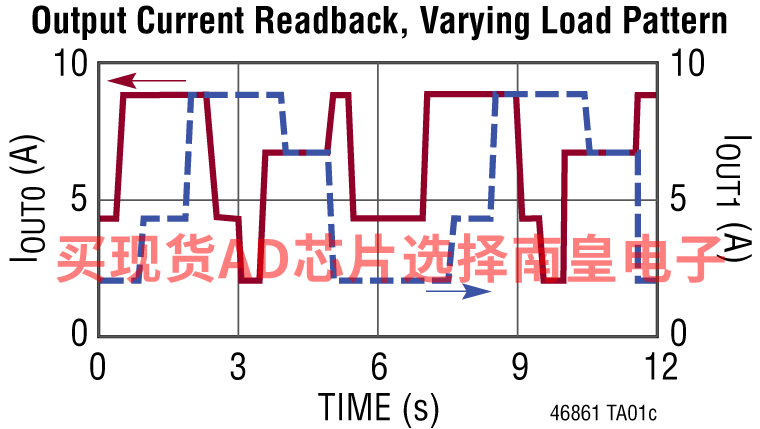

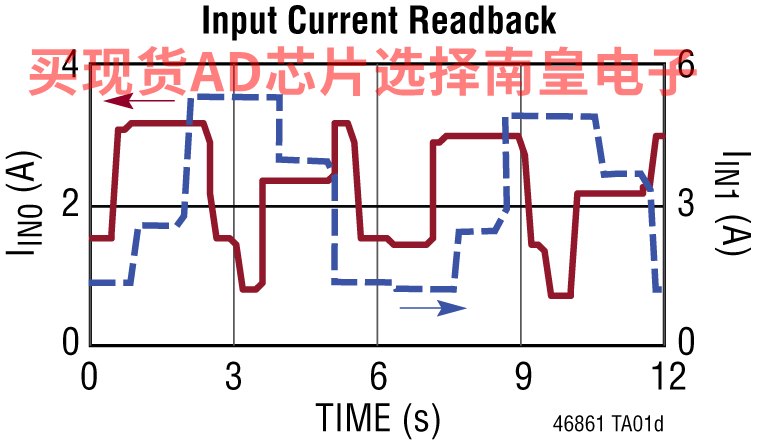

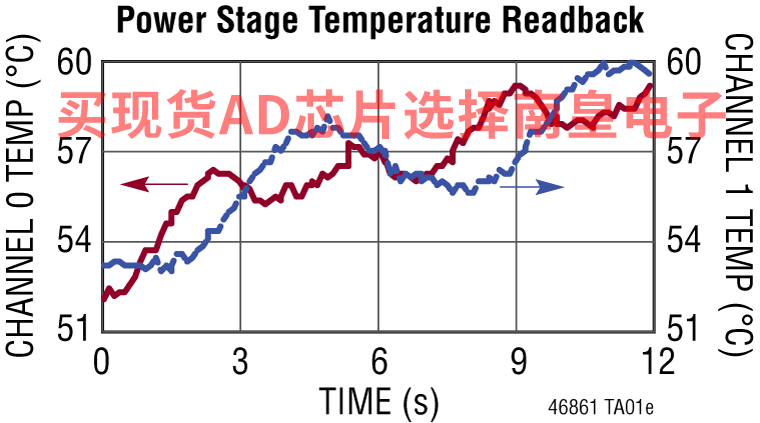

• 输入和输出电压、电流和温度
• 运行峰值、正常运行时间、故障和警告
• 具ECC的片上EEPROM故障日志记录

可写数据和可配置参数：

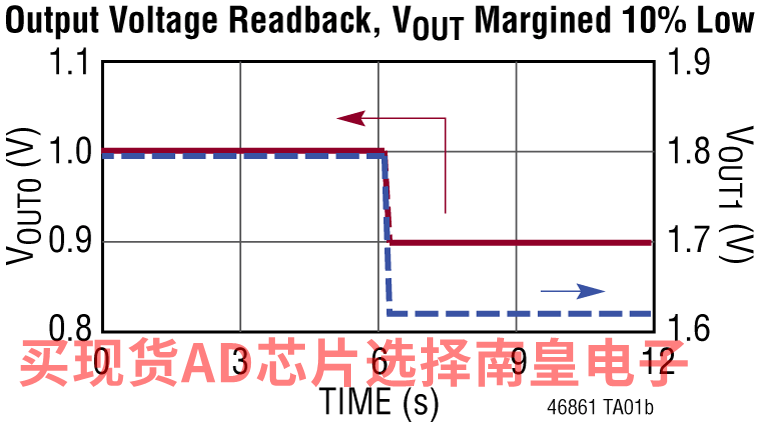

• 输出电压、电压时序控制和裕量调节
• 数字软启动/停止斜坡
• OV/UV/OT、UVLO、频率和定相

LTM4686EV-1#PBF，封装：108-Lead LGA (16mm x 11.9mm x 1.82mm)，包装形式及数量：托盘，112，工作温度：-40 to 125C，AD官网报价：33.85（100-499个）；27.88（1000+个）

LTM4686IV-1#PBF，封装：108-Lead LGA (16mm x 11.9mm x 1.82mm)，包装形式及数量：托盘，112，工作温度：-40 to 125C，AD官网报价：37.25（100-499个）；30.66（1000+个）

LTM4686EV-1#PBF，封装：108-Lead LGA (16mm x 11.9mm x 1.82mm)，包装形式及数量：托盘，112，工作温度：-40 to 125C，AD官网报价：33.85（100-499个）；27.88（1000+个）

LTM4686IV-1#PBF，封装：108-Lead LGA (16mm x 11.9mm x 1.82mm)，包装形式及数量：托盘，112，工作温度：-40 to 125C，AD官网报价：37.25（100-499个）；30.66（1000+个）
