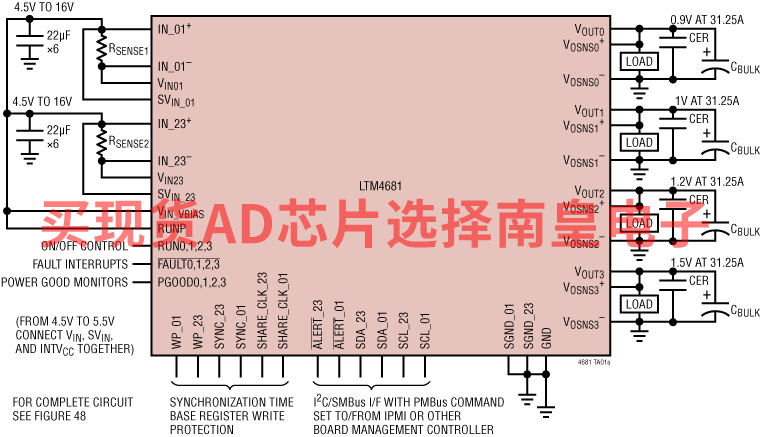

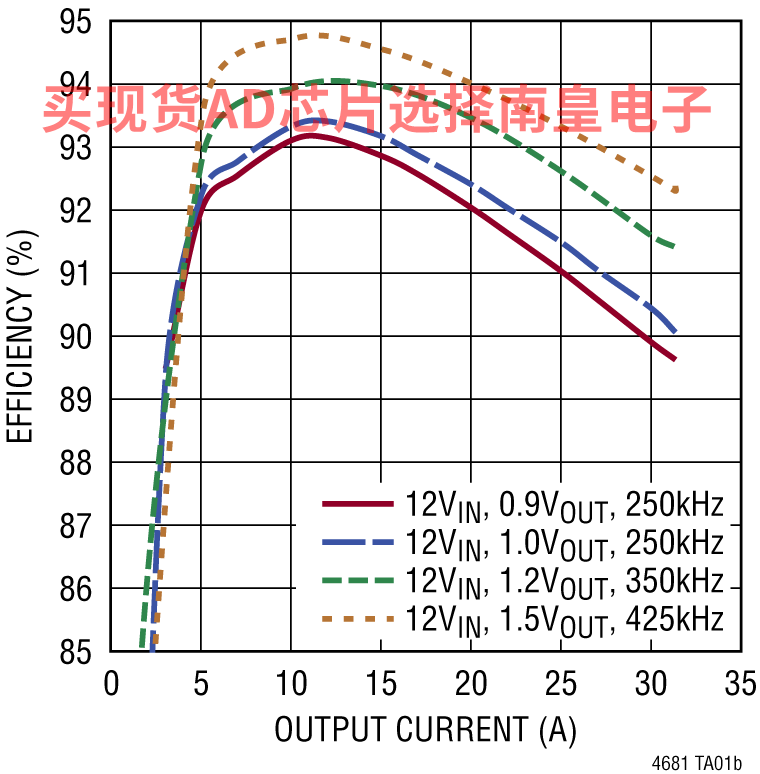

LTM4681 是一款四路 31.25A 或单路 125A 降压型  μModule（电源模块）DC/DC 稳压器，它具有远程可配置性，并且能够通过 PMBus 对电源管理参数进行遥测监控。LTM4681 包含数字可编程模拟控制环路、高精度混合信号电路、EEPROM、功率 MOSFET、电感器和支持组件。

利用 LTM4681 的双线串行接口，能够以可编程压摆率和时序监控延迟时间对输出进行裕量设置、微调以及斜升和斜降。可以读取真实的输入电流检测、输出电流和电压、输出功率、温度、正常运行时间值和峰值。不需要对 EEPROM 内容进行自定义配置。在启动时，可以通过引脚复用电阻器来设置输出电压、开关频率和通道相位角分配。提供了 LTpowerPlay GUI 以及 DC1613 USB 到 PMBus 转换器和演示套件。

LTM4681 采用 15mm × 22mm × 8.17mm BGA 封装，并具有兼容 SnPb 或 RoHS 指令的端子涂装。

应用

• 多轨处理器电源，可配置内核电源

• 具有用于控制和监视的数字接口的四数字可调模拟环路
• 宽输入电压范围：4.5V 至 16V
• 输出电压范围：0.5V 至 3.3V
• 整个温度范围内的最大支流输出误差为 ±0.5%
• ±电流回读精度为 4%：0°C 至 125°C
• 集成输入电流检测放大器
• 400kHz PMBus 兼容 I2C 串行接口
• 支持高达 125Hz 的遥测轮询频率
• 集成式 16 位 ΔΣ ADC
• 与多个模块并联均流
• 15mm × 22mm × 8.17mm BGA 封装

• 可读数据：

  • 输入和输出电压、电流和温度
  • 运行峰值、正常运行时间、故障和警告
  • 板载 EEPROM 故障日志记录
• 可写数据和可配置参数：

  • 输出电压、电压时序监控和容限
  • 数字软启停斜坡、程序模拟回路
  • OV/UV/OT、UVLO、频率和相位

LTM4681EY#3PTPBF，封装：330-Lead BGA (22mm x 15mm x 8.17mm)，包装形式及数量：托盘，50，工作温度：-40 to 125C，AD官网报价：

LTM4681EY#3PTPBF-ES，封装：330-Lead BGA (22mm x 15mm x 8.17mm)，包装形式及数量：托盘，50，工作温度：-40 to 125C，AD官网报价：

LTM4681EY#PBF，封装：330-Lead BGA (22mm x 15mm x 8.17mm)，包装形式及数量：托盘，50，工作温度：-40 to 125C，AD官网报价：149.57（100-499个）；123.1（1000+个）

LTM4681IY，封装：330-Lead BGA (22mm x 15mm x 8.17mm)，包装形式及数量：托盘，50，工作温度：-40 to 125C，AD官网报价：209.4（100-499个）；172.34（1000+个）

LTM4681IY#PBF，封装：330-Lead BGA (22mm x 15mm x 8.17mm)，包装形式及数量：托盘，50，工作温度：-40 to 125C，AD官网报价：164.53（100-499个）；135.41（1000+个）

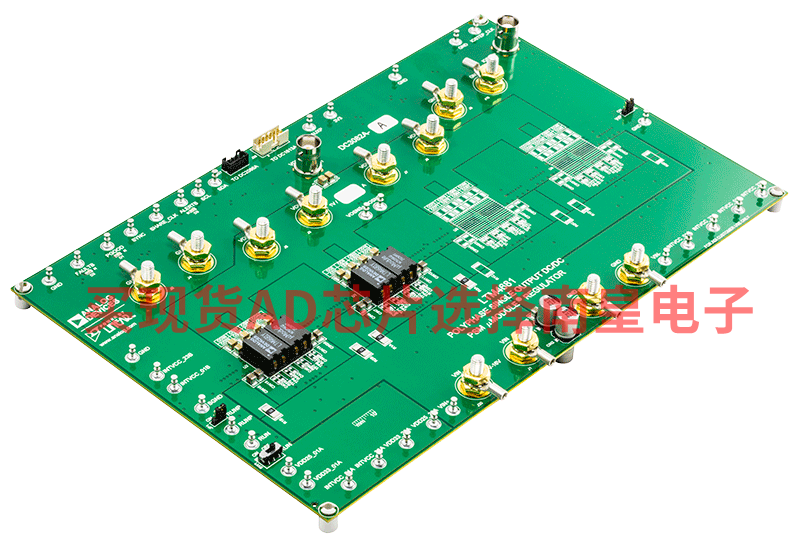

DC3082A-A：LTM4681 | 具有数字PSM的多相单输出降压型µModule稳压器：2 × LTM4681，电流为240A

演示电路3082A-A内置LTM4681：该器件是一款宽输入和输出电压范围、高效率和功率密度、具有数字电源系统管理功能的大电流PolyPhase单输出DC/DC降压型μModule稳压器。DC3082A-A配置为8相单输出，并使用2个LTM4681。出厂默认输入电压为12V（典型值），输出电压在240A（典型值）或250A（峰值）时为1V，建议使用400LFM强制气流。演示板输出电压可在0.6V至1V范围内调整。将输出电压编程为任何大于1V的值时，都需要根据LTM4681数据手册中提供的热降额曲线来降低输出电流。散热器或其他适当的电子冷却系统也可以与强制气流结合使用，以在输出打开并加载最大输出电流时进一步优化输出功率。出厂默认开关频率预设为典型值350kHz。DC3082A-A具有PMBus接口和数字电源系统管理功能。用户可以使用板载12引脚连接器，将DC1613A加密狗连接到该演示板，这提供了一种使用LTpowerPlay软件开发工具与该部件通信并对其进行编程的简便方法。通过LTpowerPlay软件和I2C/PMBus/SMBus加密狗DC1613A，用户可以监视输入和输出电压、输入和输出电流、开关频率、内部IC裸片温度、功率级组件温度和故障日志的实时遥测信息。可编程参数包括器件地址、输出电压、控制环路补偿、开关频率、相位交错、DCM或CCM工作模式、数字软启动、基于时序和时间的关断、对输入和输出过压的故障响应、输出过流、IC裸片和功率组件过温。

LTM4681采用耐热性能增强型、薄型330引脚(15mm × 22mm × 8.17mm) BGA封装。建议在使用DC3082A-A或进行任何硬件更改之前，阅读LTM4681的数据手册和演示手册。

点击此处，下载LTpowerPlay软件。

点击此处，下载用于LTpowerPlay的USB转PMBus控制器加密狗DC1613A。
