LTM4680 是一款双路 30A 或单路 60A 降压型 μModule (电源模块) DC/DC 稳压器，其具有通过 PMBus (基于开放标准 I2C 的数字接口协议) 实现的远程可配置性及电源管理参数的遥测监察功能。LTM4680 包含数字可编程模拟控制环路、精准型混合信号电路、EEPROM、功率 MOSFET、电感器和支持组件。

LTM4680 的两线式串行接口允许以可编程转换速率和排序延迟时间对输出进行裕度调整、调谐以及斜坡上升和下降。可以读取真实的输入电流检测、输出电流和电压、输出功率、温度、正常运行时间和峰值。不需要对 EEPROM 内容进行自定义配置。在启动时，可以通过引脚搭接电阻器设定输出电压、开关频率和通道相位角分配。提供了 LTpowerPlay GUI 以及 DC1613 USB 至 PMBus 转换器和演示套件。

LTM4680 采用 16mm × 16mm × 7.82mm BGA 封装，并可提供 SnPb 或符合 RoHS 指令的端子涂层。引脚与 LTM4678 兼容。

应用

• 原型制作、生产和现场环境中的系统优化、特性分析和数据挖掘

• 具有用于控制和监视的数字接口的
• 双路 30A 或单路 60A 数字可调模拟环路
• 宽输入电压范围：4.5V 至 16V
• 输出电压范围：0.5V 至 3.3V

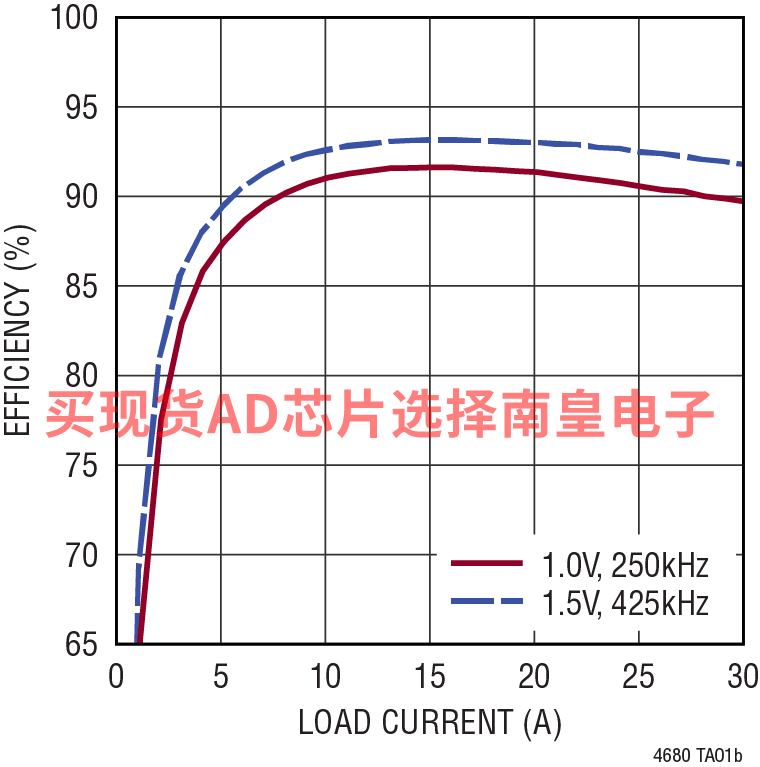

• 在 60A 时，从 12VIN 到 1VOUT 具有 90％ 满载效率
• 整个温度范围内的最大支流输出误差为 ±0.5%
• 电流回读精度为 ±2.5％（25°C 至 125°C）
• 集成输入电流检测放大器
• 400kHz PMBus 兼容 I2C 串行接口
• 支持高达 125Hz 的遥测轮询频率
• 恒频电流模式控制
• 与多个模块并联均流
• 引脚与 LTM4678 兼容
• 16mm × 16mm × 7.82mm BGA 封装

• 输入和输出电压、电流和温度
• 运行峰值、正常运行时间、故障和警告
• 板载 EEPROM 故障日志记录

• 输出电压、电压时序监控和容限
• 数字软启停斜坡、程序模拟回路
• OV/UV/OT、UVLO、频率和相位

LTM4680EY#PBF，封装：144-Lead BGA (16mm x 16mm x 7.82mm)，包装形式及数量：托盘，84，工作温度：-40 to 125C，AD官网报价：77.52（100-499个）；63.8（1000+个）

LTM4680IY，封装：144-Lead BGA (16mm x 16mm x 7.82mm)，包装形式及数量：托盘，84，工作温度：-40 to 125C，AD官网报价：100.66（100-499个）；82.85（1000+个）

LTM4680IY#PBF，封装：144-Lead BGA (16mm x 16mm x 7.82mm)，包装形式及数量：托盘，84，工作温度：-40 to 125C，AD官网报价：85.27（100-499个）；70.18（1000+个）

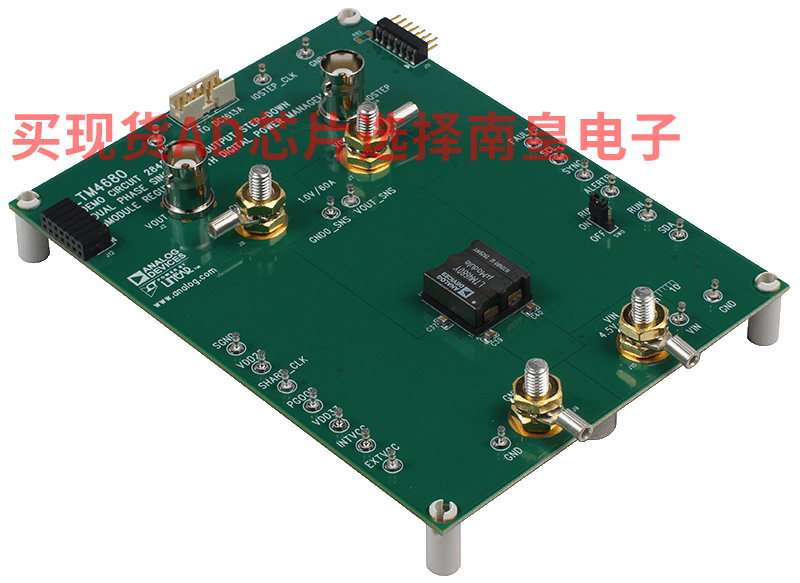

DC2845A：LTM4680EY | Dual 30A or Single 60A μModule Regulator with Digital Power System Management

Demonstration circuit 2845A features the LTM4680, which is a dual 30A or single 60A μModule regulator with 4.5V to 16V input range. The two channels of the LTM4680 are paralleled on this board, so it can deliver 60A maximum load current. The output voltage is adjustable from 0.5V to 3.3V. Please see LTM4680 data sheet for more detailed information.

DC2845A powers up to default settings and produces power based on configuration resistors without the need for any serial bus communication. This allows easy evaluation of the DC/DC converter. To fully explore the extensive power system management features of the part, download the GUI software LTpowerPlay onto your PC and use ADI I2C/SMBus/PMBus dongle DC1613A to connect to the board. LTpowerPlay allows the user to reconfigure the part on-the-fly and store the configuration in EEPROM, view telemetry of voltage, current, temperature and fault status.

LTpowerPlay software can be downloaded here. The USB to PMBus Controller Dongle DC1613A for use with LTpowerPlay is available here.

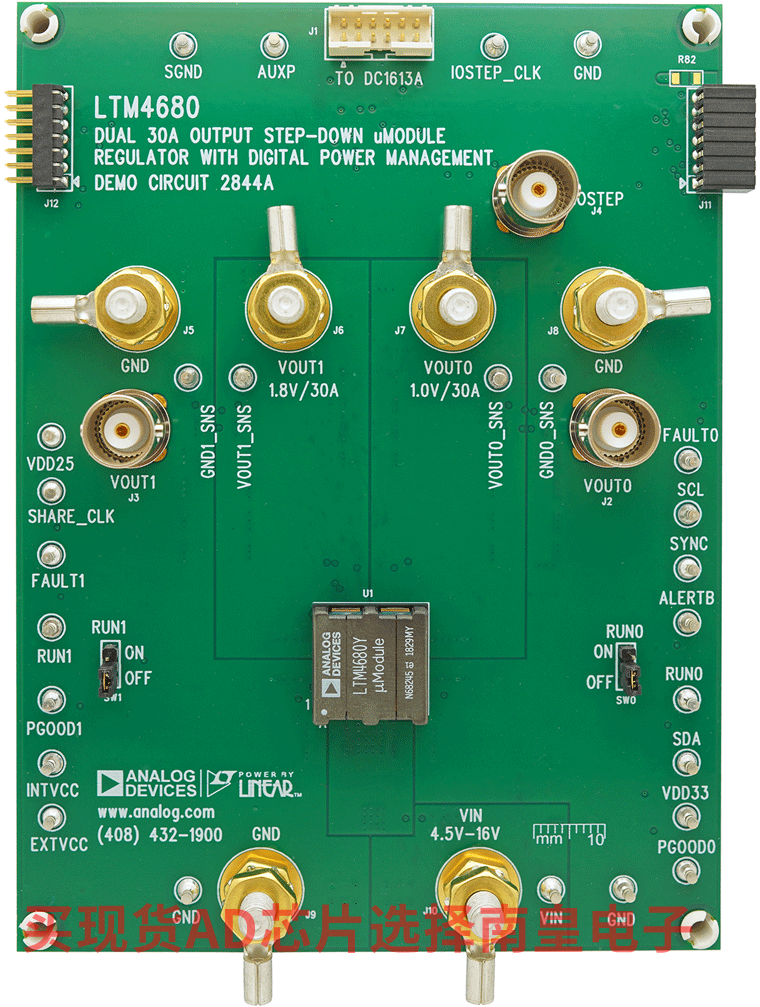

DC2844A：LTM4680 | 具有数字电源系统管理功能的双路 30A 或单路 60A μModule 稳压器

演示电路 2844A 是双输出、高效率、高密度 µModule 稳压器，其输入范围为 4.5V 至 16V。每个输出可提供 30A 的最大负载电流。该演示板采用了一个 LTM4680 µModule 稳压器，该器件是一款具有数字电源系统管理功能的双输出 30A 或单输出 60A 的降压型稳压器。如需了解更多详细信息，请参见 LTM4680 数据手册。

DC2844A 上电至默认设置，并根据配置电阻器产生功率，无需任何串行总线通信。这实现了 DC/DC 转换器的简易评估。如需充分发掘该器件丰富齐全的电源系统管理功能，请将 GUI 软件 LTpowerPlay 下载到 PC 上，并使用 ADI 的 I2C/SMBus/PMBus 接口转换板 DC1613A 连接到电路板。LTpowerPlay 使用户能在运行当中重新配置器件并将配置存储在 EEPROM 中，查看电压、电流、温度和故障状态的遥测数据。
