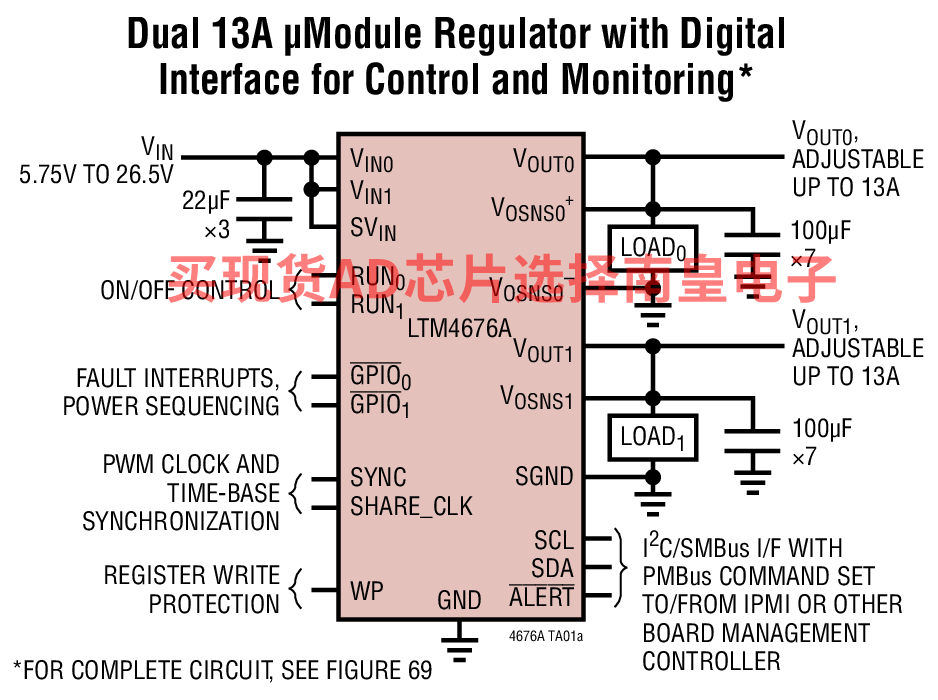

LTM4676A 是一款双通道 13A 或单通道 26A 降压型 μModule(微型模块) DC/DC 稳压器，其具有 40ms 的接通时间。该器件拥有通过 PMBus (一种基于 I2C 的开放标准数字接口协议) 实现的远程可配置性及电源管理参数的遥测监控功能。LTM4676A 包括快速模拟控制环路、高精度混合信号电路、EEPROM、功率 MOSFET、电感器和支持组件。

LTM4676A 的两线式串行接口允许以可编程摆率和排序延迟时间对输出进行裕度调节、调谐以及斜坡上升和下降。输入和输出电流及电压、输出功率、温度、正常运行时间和峰值是可读的。在启动时，输出电压、开关频率和通道相位角分配可利用引脚搭接电阻器来设定。可提供 LTpowerPlay GUI 和 DC1613 USB 至 PMBus 转换器以及演示套件。

LTM4676A 与 LTM4676 版本引脚兼容并具改进的性能。

• 原型设计、生产和实地环境中的系统优化、特性分析和数据挖掘

• 订购定制程序器件
• 双通道、快速、模拟环路 (具有用于控制和监视的数字接口)
• 宽输入电压范围：4.5V 至 26.5V
• 输出电压范围：0.5V 至 5.5V
• 在整个温度范围内具有 ±0.5% 的最大 DC 输出误差
• 在 10A 负载条件下具有 ±2.5% 的电流回读准确度
• 符合 400kHz PMBus 标准的 I2C 串行接口
• 集成型 16 位 ΔΣ ADC
• 支持高达 125Hz 的远端采样轮询速率
• 恒定频率电流模式控制
• 可对多个模块进行并联和均流
• 支持所有的 7 位从地址
• 与双通道 18A LTM4677 引脚兼容
• 16mm x 16mm x 5.01mm BGA 封装
• 下载 LTpowerPlay 软件

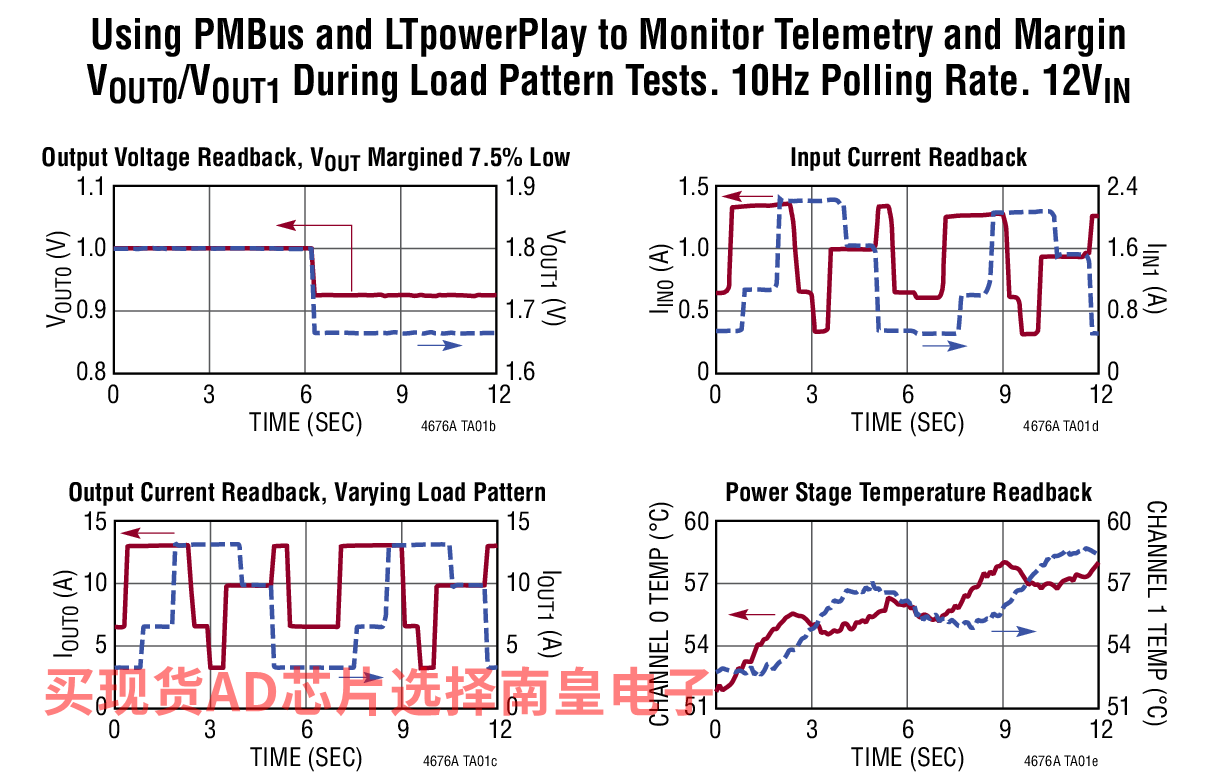

• 输入和输出电压、电流和温度
• 运行峰值、正常运行时间、故障和报警
• 具 ECC 的内置 EEPROM 故障日志记录

• 输出电压、电压排序和裕度调节
• 数字软起动 / 停止斜坡
• 过压 / 欠压 / 过热 (OV/UV/OT)、欠压闭锁 (UVLO)、频率和调相

LTM4676AEY#PBF，封装：144-Lead BGA (16mm x 16mm x 5.01mm)，包装形式及数量：托盘，90，工作温度：-40 to 125C，AD官网报价：45.35（100-499个）；37.35（1000+个）

LTM4676AIY，封装：144-Lead BGA (16mm x 16mm x 5.01mm)，包装形式及数量：托盘，90，工作温度：-40 to 125C，AD官网报价：65.26（100-499个）；53.75（1000+个）

LTM4676AIY#PBF，封装：144-Lead BGA (16mm x 16mm x 5.01mm)，包装形式及数量：托盘，90，工作温度：-40 to 125C，AD官网报价：49.87（100-499个）；41.07（1000+个）

DC2204B：LTM4675 + LTM4676A + LTM4677 + LTM4620A演示板 | PSM μModule电源棒

演示电路2204B是一款超小尺寸演示板，展示了五种不同的器件——LTM4675、LTM4676A、LTM4677、LTM4620A和LTC2974。这些器件涵盖多条产品线，包括具有数字电源系统管理（LTM4675、LTM4676A和LTM4677）功能的DC/DC μModule稳压器、高电流模拟DC/DC μModule稳压器(LTM4620A)和集成EEPROM (LTC2974)的I2C/SMBus/PMBus电源系统管理器。有关更多详细信息，请参见数据手册。
