LTM4673是一款集成了4通道电源系统管理器的四通道输出、双通道12A和双通道5A、开关模式DC/DC降压μModule（电源模块）稳压器，用于排序、调整（伺服）、裕量调节、监控、管理故障、提供遥测并创建故障日志。LTM4673在4.5V至15V的输入电压范围内工作，12A通道的输出电压范围为0.6V至3.3V，5A通道的输出电压范围为0.6V至5.5V。仅需要大容量输入和输出电容。

LTM4673具有双线式串行接口，可对输出进行精确地裕量调节、微调和可编程上电和关断时序控制。内部16位ADC可监控输入和所有四个输出电压、电流和温度。可对四个输出通道的过流和欠电流、电压和温度阈值限制以及输入过压和欠压进行故障编程。

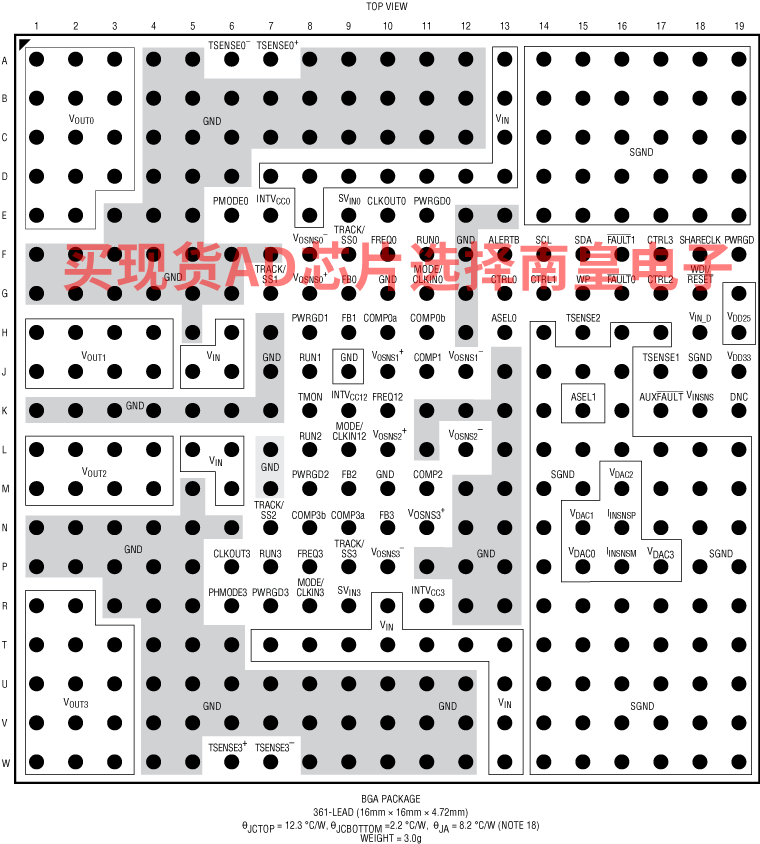

LTM4673采用16mm × 16mm × 4.72mm BGA封装，提供符合RoHS标准的端子表面。

应用

• 电信、网络和工业设备
• 多轨负载点调整
• FPGA、DSP和ASIC应用

• 四路输出，双路 12A 和双路 5A，降压μ模块带数字接口的稳压器
• 宽输入电压范围：4.5V 至 15V
• 0.6V 至 3.3V 双通道 12A 直流输出
• 0.6V 至 5.5V 双通道 5A 直流输出
• ±0.5% 总输出电压调节
• ±12A 通道中 5% 的电流回读精度
• 400kHz PMBus 兼容 I2C 串行接口
• 集成式 16 位 ΔΣ ADC
• 准确监控输入和四个输出电压、电流和温度

• 每个通道的数字可编程输出电压调整、排序和裕度
• 警告和故障
• 板载 EEPROM 故障日志记录
• 双路真差分传感放大器
• 更高输出电流的并行输出
• 与四路输出 LTM4671 非 PSM 兼容的插入式引脚μ模块调节器μ
• 16mm × 16mm × 7.72mm BGA 封装

LTM4673EY#PBF，封装：361-Lead BGA (16mm x 16mm x 4.72mm)，包装形式及数量：托盘，90，工作温度：-40 to 125C，AD官网报价：39.34（100-499个）；32.78（1000+个）

LTM4673IY#PBF，封装：361-Lead BGA (16mm x 16mm x 4.72mm)，包装形式及数量：托盘，90，工作温度：-40 to 125C，AD官网报价：43.27（100-499个）；36.06（1000+个）

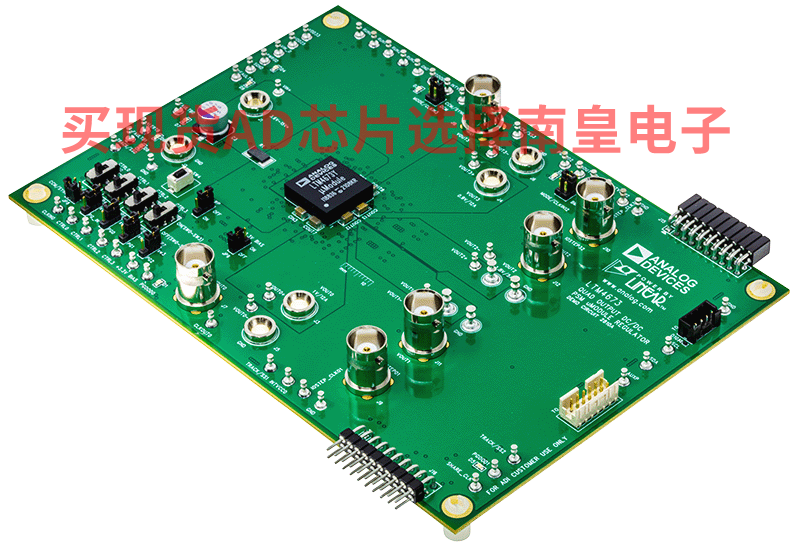

DC2810A：LTM4673 | 具有数字电源系统管理功能的四通道输出μModule稳压器

演示电路2810A内置LTM4673，该器件是一款宽输入和输出电压范围，高效率和功率密度，具有控制和监视数字接口的四通道输出DC/DC降压型μModule 稳压器。DC2810A的默认输入电压范围为4.5V至15V。但是，如果VIN低于4.5V，则需要对某些现有的板载器件进行微小的改动。请参考第8步：“快速启动程序”部分中VIN≤ 4.5V时的操作。出厂默认输出电压为VOUT0 = 1V，VOUT3 = 0.9V（每通道12 A）；VOUT1 = 1.2V，VOUT2 = 1.8V（每通道5 A）。对于通道0和通道3，DC2810A输出电压可在0.6V至3.3V之间调整；对于通道1和通道2，可在0.6V至5.5V之间调整。对于通道0和通道3，默认开关频率为600kHz；对于通道1和通道2，默认开关频率为1MHz。当所有输出轨都开启且满载时，也可以使用强制气流和散热片来进一步优化输出功率。将输出电压编程为大于1.8V的值时，需要根据LTM4673数据手册中提供的热降额曲线来降额输出电流。DC2810A具有PMBus接口和数字电源系统管理功能。用户可以使用板载12引脚连接器，将DC1613A加密狗连接到DC2810A上，这提供了一种使用LTpowerPlay 软件开发工具与该部件通信并对其进行编程的简便方法。通过LTpowerPlay软件和I2C/PMBus/SMBus加密狗DC1613A，用户可以监视输入和输出电压、输入和输出电流、内部IC裸片温度和故障日志的实时遥测信息。

LTM4673采用耐热性能增强型、薄型361引脚(16 mm × 16 mm × 4.72mm)BGA封装。建议在使用DC2810A或进行任何硬件更改之前，阅读LTM4673的数据手册和演示手册。

点击此处，下载 LTpowerPlay 软件。点击此处，下载用于LTpowerPlay的USB转PMBus控制器加密狗DC1613A。
